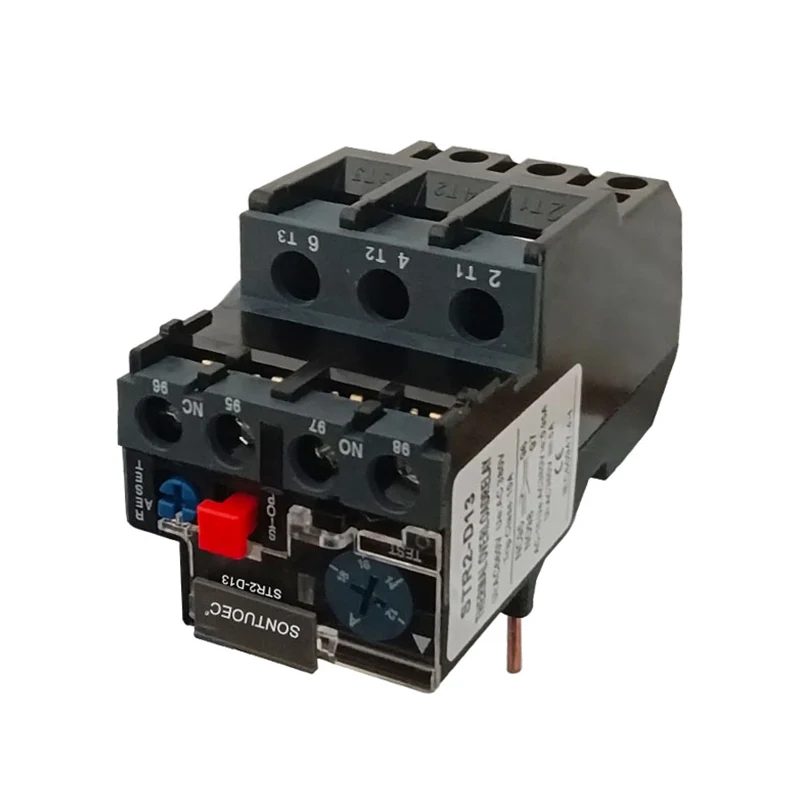

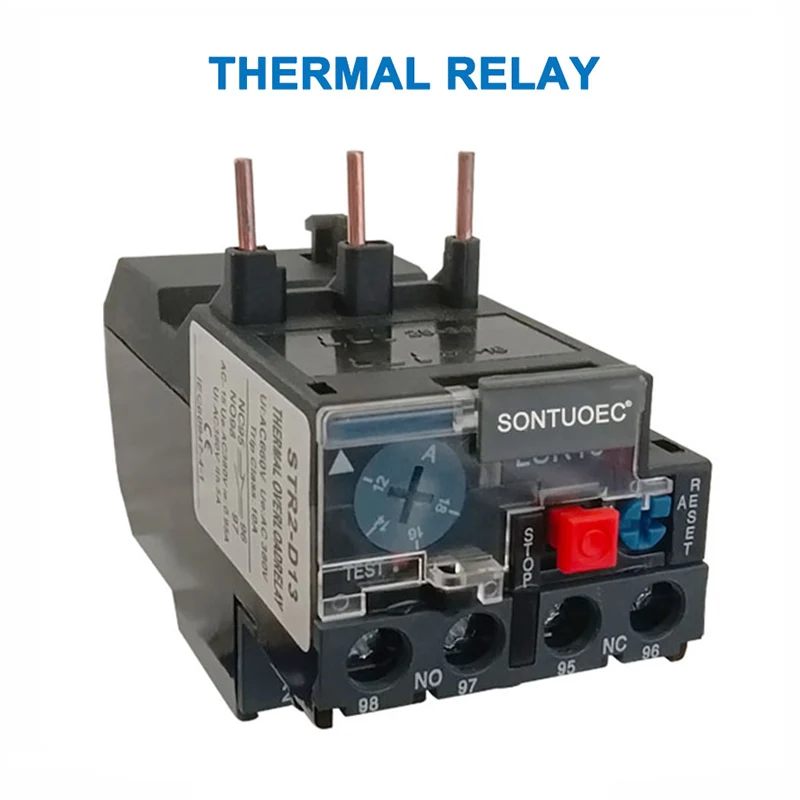

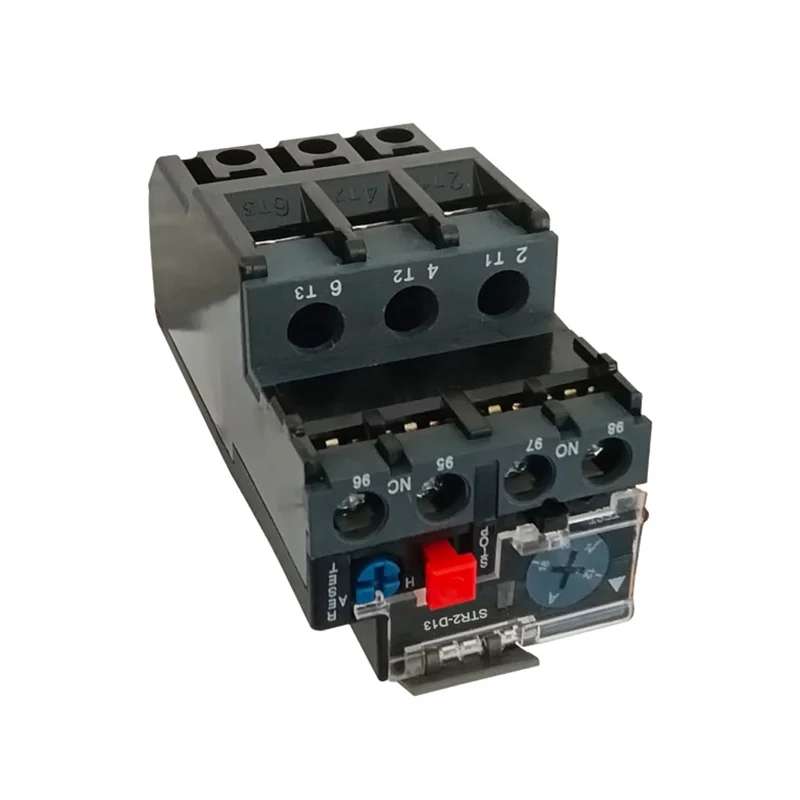

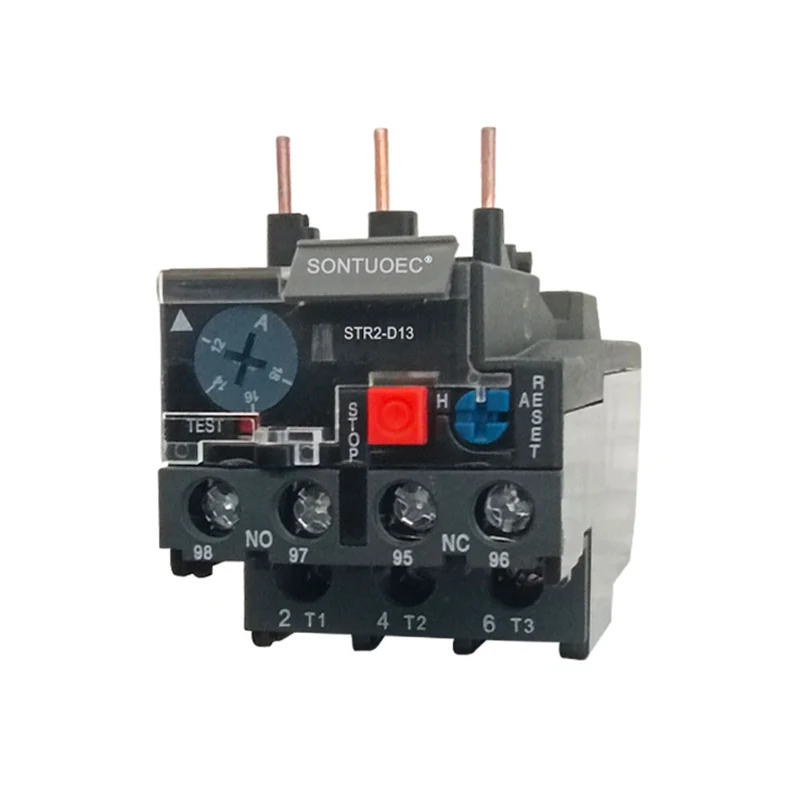

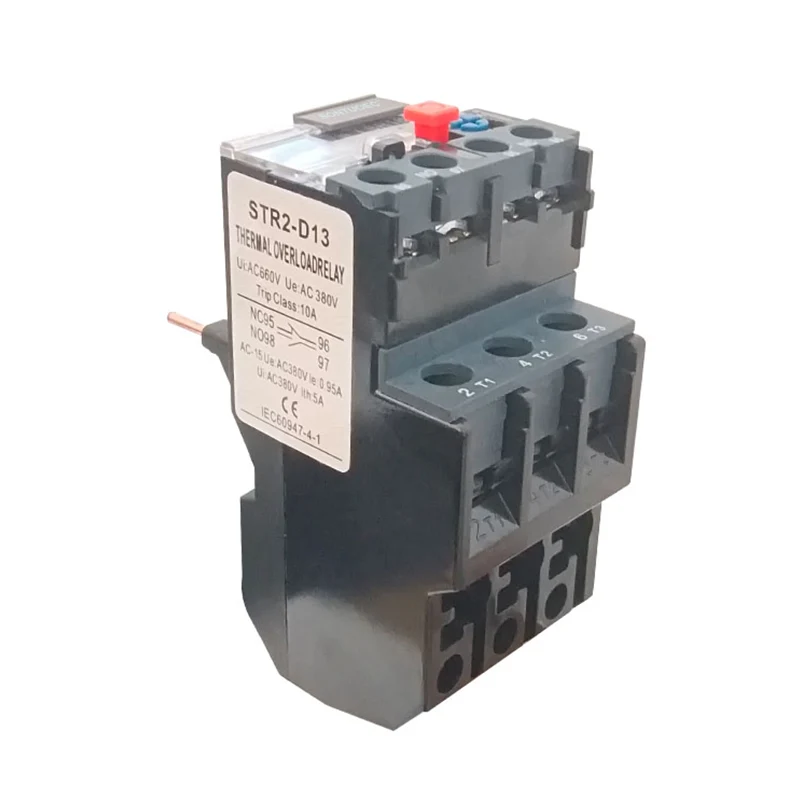

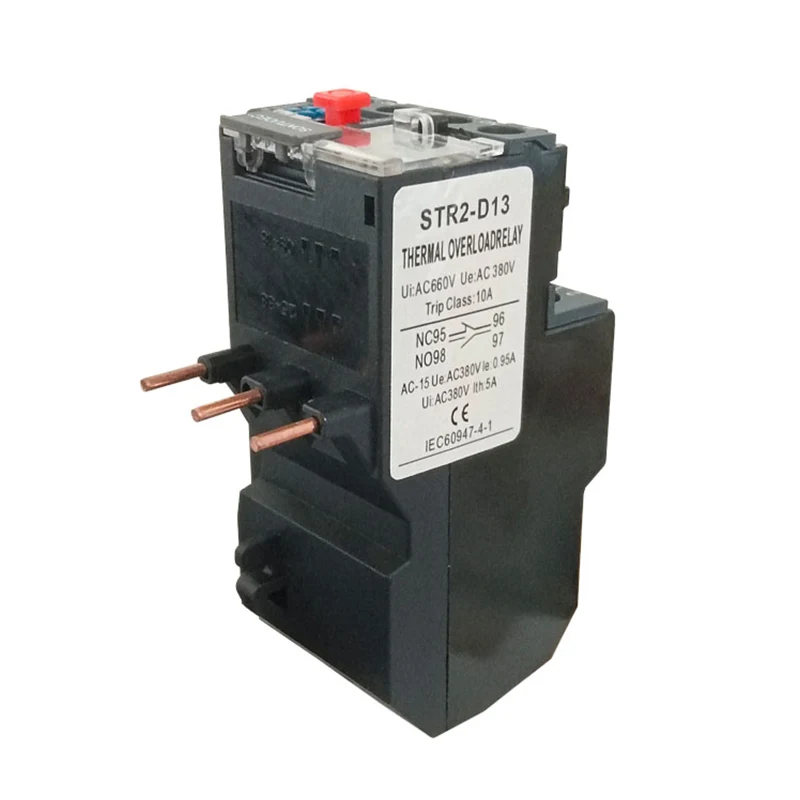

รีเลย์ความร้อน STR2-D13

รีเลย์ความร้อน STR2-D13 คือการใช้กระแสผ่านความร้อนที่เกิดจากองค์ประกอบความร้อนเพื่อให้มีค่าสัมประสิทธิ์ที่แตกต่างกันของการขยายตัวของการเสียรูปแบบแผ่น bimetallic เมื่อการเสียรูปของระยะทางที่แน่นอน ในฐานะที่เป็นองค์ประกอบการป้องกันการโอเวอร์โหลดของมอเตอร์รีเลย์ความร้อน STR2-D13 มีข้อดีของขนาดเล็กโครงสร้างที่เรียบง่ายและต้นทุนต่ำ

แบบอย่าง:STR2-D13

ส่งคำถาม

รายละเอียดสินค้า

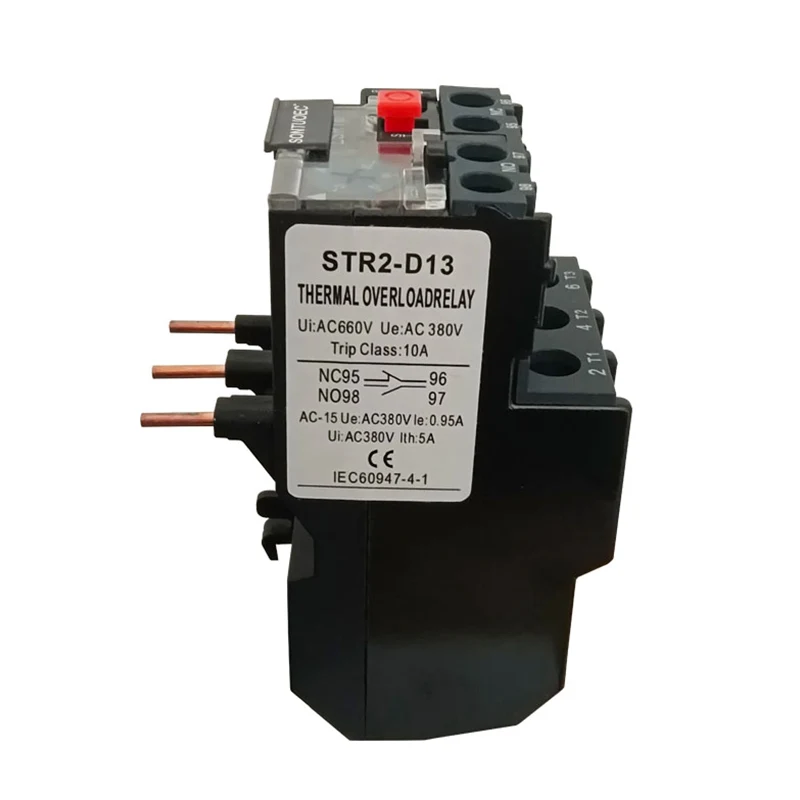

ข้อมูลจำเพาะ:

ชื่อผลิตภัณฑ์	รีเลย์โอเวอร์โหลดความร้อน
แบบอย่าง	str2-d13
วัสดุ	พลาสติกส่วนประกอบอิเล็กทรอนิกส์
การติดต่อทางความร้อน	1NO+1NC
กระแสไฟฟ้าระบายความร้อน	0.1a-25a
ช่วงการตั้งค่าช่วงปัจจุบัน (A) ที่ปรับได้	1a-1.6a
	1.6a-2.5a
	4a-6a
	5.5a-8a
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	โปรดทราบช่วงปัจจุบันเมื่อสั่งซื้อ
UI
ความถี่	660V
ชั้นเรียนสะดุด	50/60Hz
ขนาดทั้งหมด (ประมาณ)	7 × 4.5 × 7.5 ซม./2.8 "× 1.8 × 2.95" （lwh）
สี	ดังที่แสดงภาพ

พารามิเตอร์หลักทางเทคนิค

แบบอย่าง	จัดอันดับปัจจุบัน	เลขที่.	ช่วงการตั้งค่า (a)	สำหรับคอนแทค
str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	str2-12 ～ 32
		1322	17 ～ 21 ～ 25	str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	str2-32
		2353	30 ～ 40	str2-32
str2-93	93	3322	23 ～ 26 ～ 32	str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	str2-62 ～ 95
		3363	63 ～ 71 ～ 80	str2-80/str2-95
		3365	80 ～ 85 ～ 93	str2-95
str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

องค์ประกอบและโครงสร้าง

รีเลย์ความร้อน STR2-D13 ส่วนใหญ่ประกอบด้วยองค์ประกอบความร้อน, bimetal, หน้าสัมผัสและชุดของกลไกการส่งและการปรับ ในหมู่พวกเขาองค์ประกอบความร้อนเป็นชิ้นส่วนของลวดต้านทานที่มีค่าความต้านทานขนาดเล็กซึ่งเชื่อมต่อเป็นอนุกรมในวงจรหลักของมอเตอร์ที่จะป้องกัน; แผ่น bimetal ทำจากแผ่นโลหะสองชนิดที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกันและกดเข้าด้วยกันและเมื่อกระแสไฟฟ้าผ่านองค์ประกอบความร้อนแผ่น bimetal จะงอเพราะความร้อน

STR2-D13 Thermal Relay

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ทางเทคนิคหลักของการถ่ายทอดความร้อน STR2-D13 รวมถึงแรงดันไฟฟ้าที่ได้รับการจัดอันดับกระแสไฟความถี่ที่ได้รับการจัดอันดับและช่วงการแก้ไขช่วงปัจจุบัน ในหมู่พวกเขาแรงดันไฟฟ้าที่ได้รับการจัดอันดับหมายถึงค่าแรงดันไฟฟ้าสูงสุดที่รีเลย์ความร้อน STR2-D13 สามารถทำงานได้ตามปกติโดยทั่วไป 220V, 380V, 600V ฯลฯ ; กระแสที่ได้รับการจัดอันดับหมายถึงกระแสผ่านรีเลย์ความร้อน Str2-D13; ความถี่ที่ได้รับการจัดอันดับโดยทั่วไปได้รับการออกแบบตาม 45-62Hz; ช่วงของกระแสไฟฟ้าที่ได้รับการจัดอันดับอธิบายความสัมพันธ์ระหว่างเวลาดำเนินการของรีเลย์ความร้อน STR2-D13 และสแควร์ของสัดส่วนผกผันในปัจจุบันภายใต้เงื่อนไขของกระแสไฟฟ้าที่แน่นอน

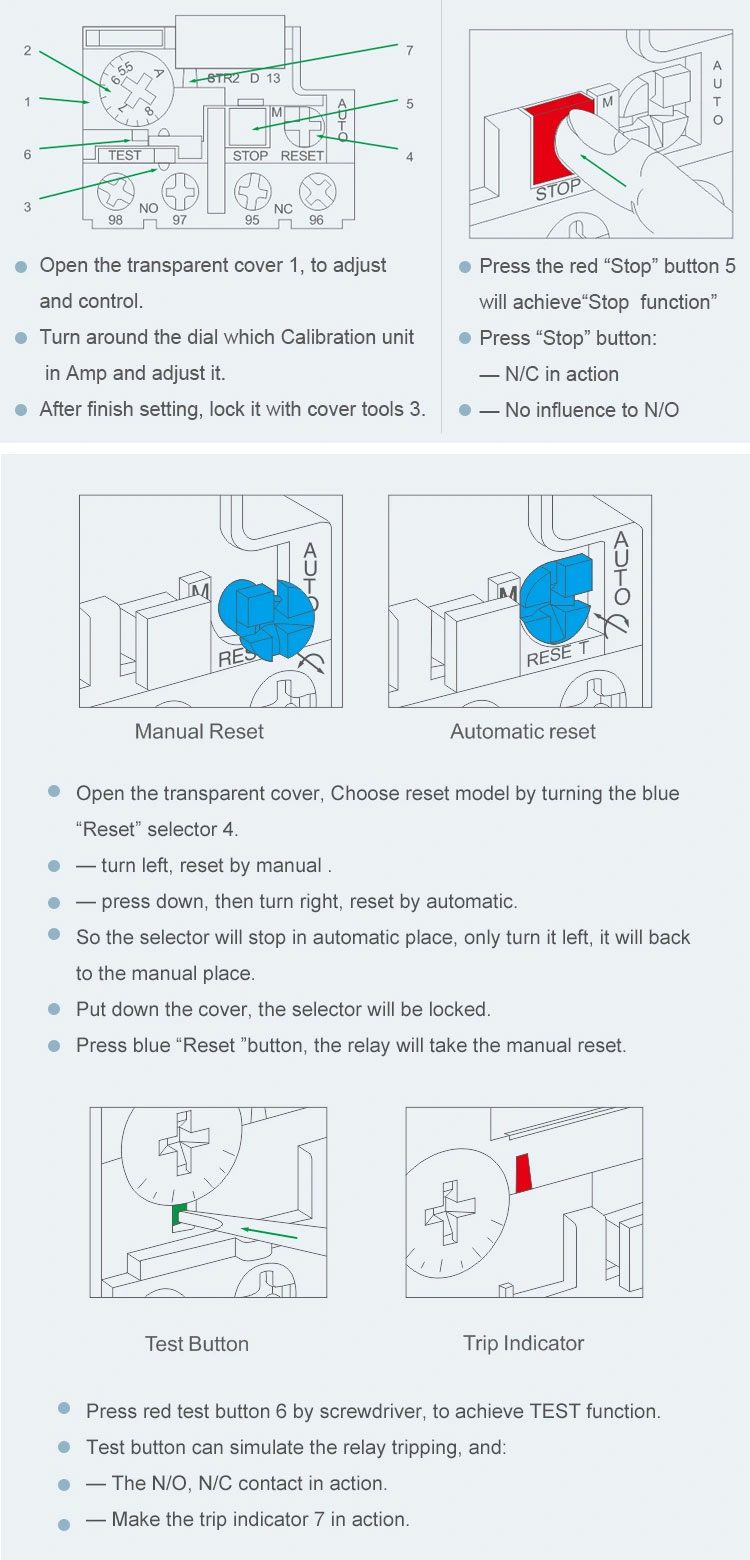

ลักษณะการทำงาน

ลักษณะการทำงานของรีเลย์ความร้อน Str2-D13 นั้นขึ้นอยู่กับองค์ประกอบ bimetal และความร้อนภายในส่วนใหญ่ เมื่อมอเตอร์เกินพิกัดกระแสในที่คดเคี้ยวจะเพิ่มขึ้นและกระแสผ่านองค์ประกอบรีเลย์ความร้อนของ STR2-D13 ก็เพิ่มขึ้นทำให้ bimetal เพิ่มขึ้นถึงอุณหภูมิที่สูงขึ้นและโค้งงอในระดับที่มากขึ้น หลังจากการถ่ายทอดความร้อน STR2-D13 ได้รับการกระตุ้น Bimetal ต้องใช้ช่วงเวลาของการระบายความร้อนก่อนที่จะรีเซ็ต

บทบาทและแอปพลิเคชัน

รีเลย์ความร้อน STR2-D13 ส่วนใหญ่จะใช้เพื่อป้องกันมอเตอร์ไฟฟ้าจากความผิดพลาดเช่นการโอเวอร์โหลดการแตกเฟสและแหล่งจ่ายไฟสามเฟสที่ไม่สมดุล ในวงจรมอเตอร์รีเลย์ความร้อน STR2-D13 นั้นมีประสิทธิภาพมากที่สุดเมื่อใช้ร่วมกับเบรกเกอร์วงจรที่มีการป้องกันการลัดวงจร นอกจากนี้ยังสามารถใช้รีเลย์ความร้อน STR2-D13 สำหรับการป้องกันการใช้อุปกรณ์ไฟฟ้าหรือวงจรไฟฟ้าอื่น ๆ

ข้อควรระวังสำหรับการเลือกและการใช้งาน

เมื่อเลือกรีเลย์ความร้อน STR2-D13 ควรพิจารณาอย่างครอบคลุมตามกระแสไฟฟ้าที่ได้รับการจัดอันดับของมอเตอร์สภาพแวดล้อมการทำงานเริ่มต้นกระแสไฟฟ้าธรรมชาติของภาระและปัจจัยอื่น ๆ การถ่ายทอดความร้อน STR2-D13 ควรติดตั้งในสภาพแวดล้อมก๊าซที่แห้ง

ในระหว่างการใช้งานสถานะการทำงานของรีเลย์ความร้อน STR2-D13 ควรตรวจสอบอย่างสม่ำเสมอเพื่อให้แน่ใจว่าการทำงานและความปลอดภัยปกติหากมอเตอร์โอเวอร์โหลดผิดปกติเพื่อหลีกเลี่ยงการเริ่มต้นมอเตอร์อีกครั้งอย่างง่ายดาย
