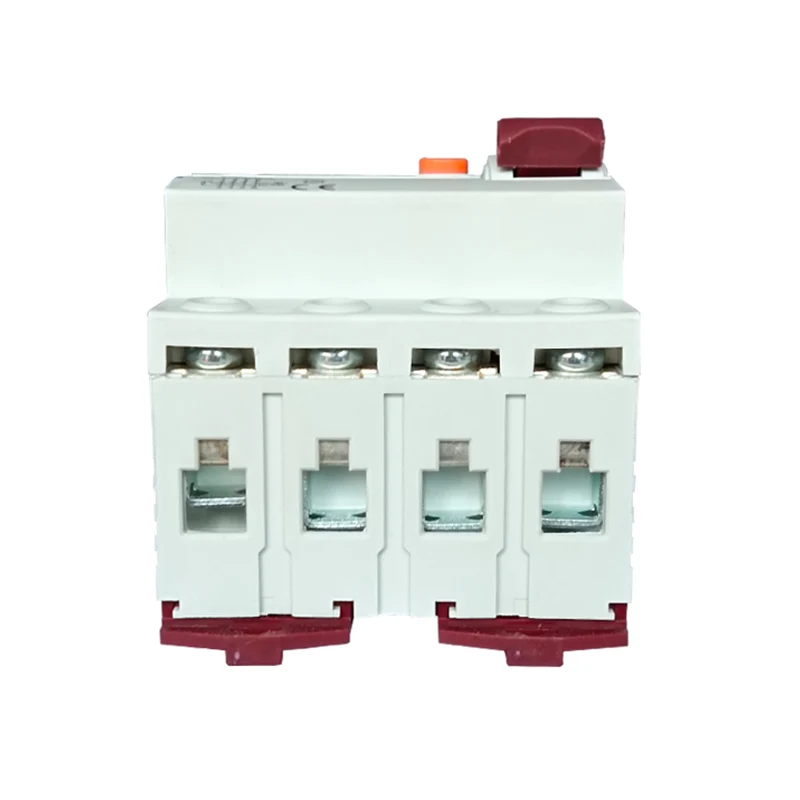

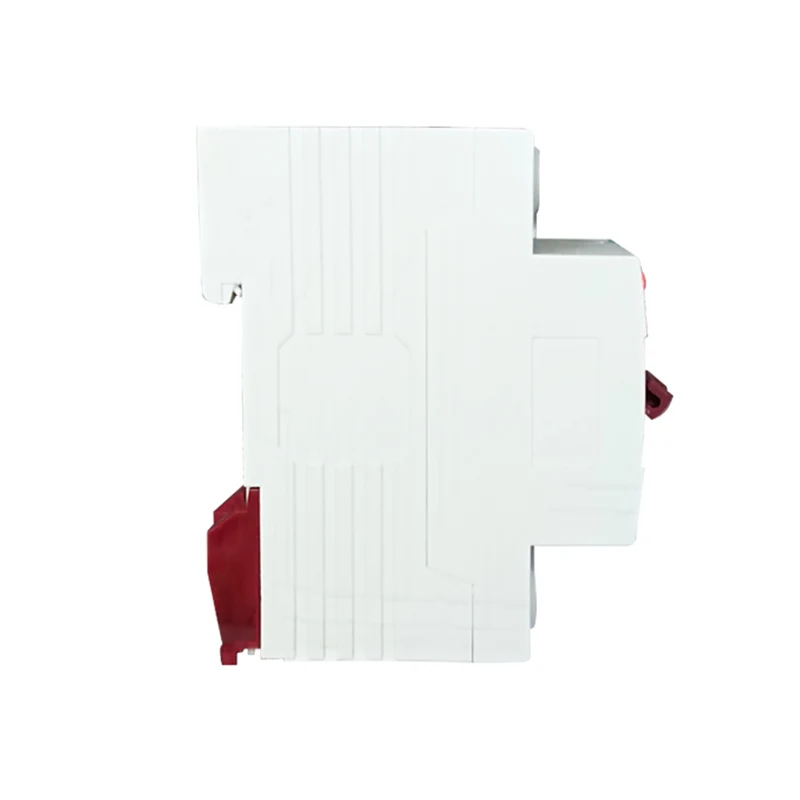

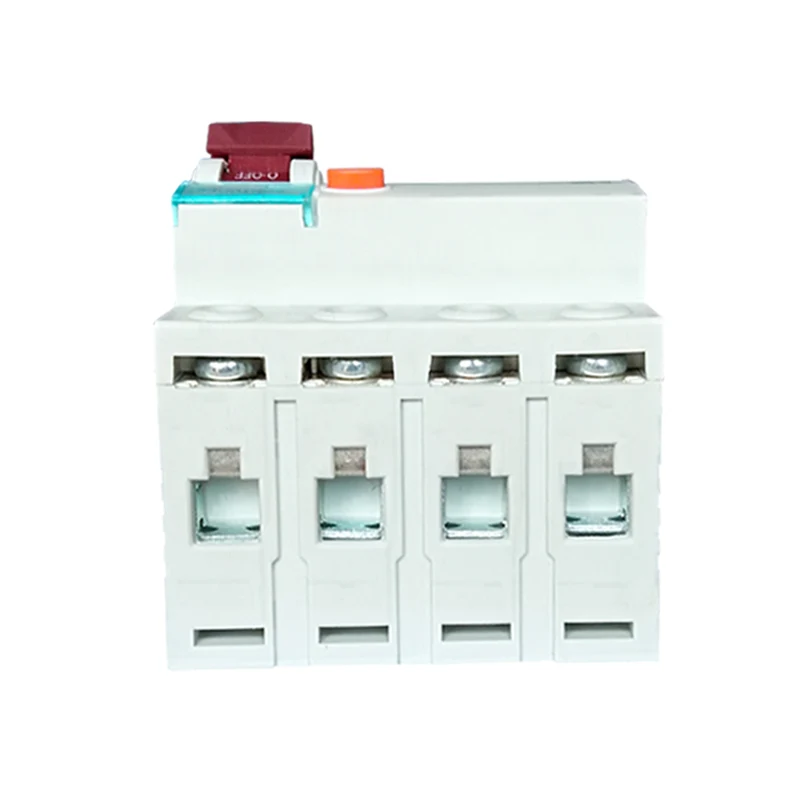

เบรกเกอร์กระแสไฟตกค้าง 4P 40A/10mA

เซอร์กิตเบรกเกอร์กระแสตกค้าง 4P 40A/10mA เป็นเซอร์กิตเบรกเกอร์กระแสตกค้างที่มี 4 ขั้ว (เช่น สายไฟ 3 เฟสและสายศูนย์) ที่มีพิกัดที่ 40 แอมป์ และสามารถตัดวงจรโดยอัตโนมัติเมื่อตรวจพบกระแสตกค้างในวงจรที่เท่ากับหรือสูงกว่า 10 มิลลิแอมป์ อุปกรณ์นี้ใช้เป็นหลักเพื่อป้องกันเพลิงไหม้จากไฟฟ้าและอุบัติเหตุไฟฟ้าช็อต และเพื่อปกป้องความปลอดภัยของส่วนบุคคลและอุปกรณ์

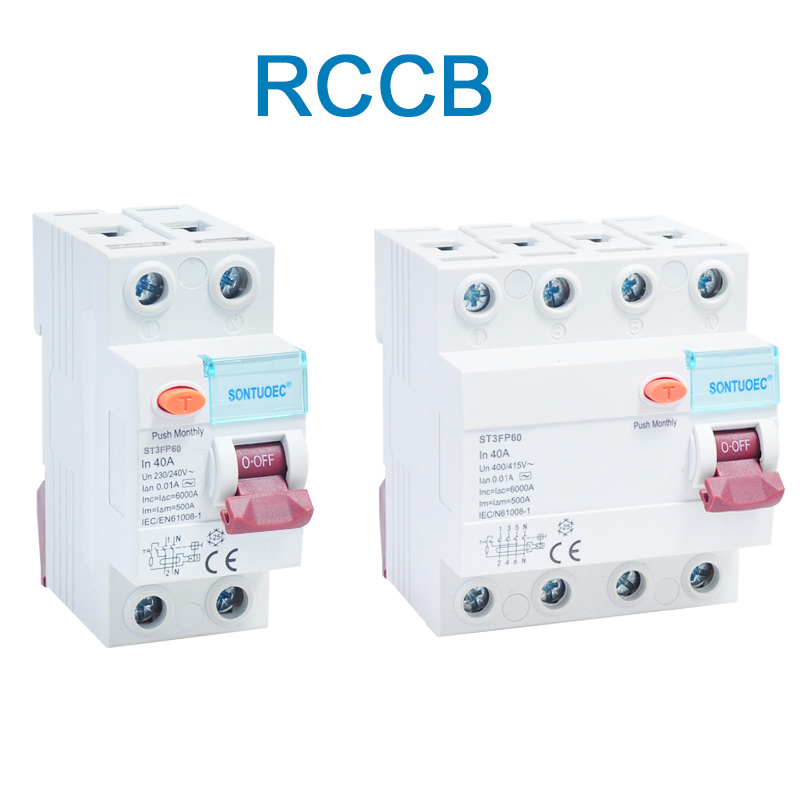

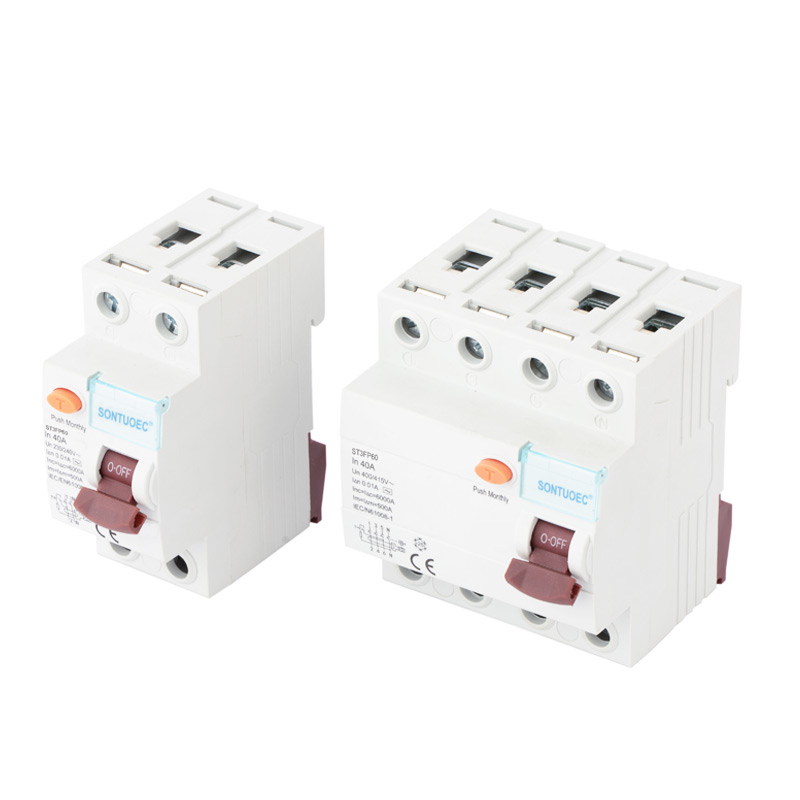

แบบอย่าง:ST3FP60

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง:	ST3FP60
มาตรฐาน	IEC61008-1
ลักษณะกระแสไฟตกค้าง:	และและ
เสาเลขที่:	2พี, 4พี
จัดอันดับปัจจุบัน:	16A, 25A, 32A, 40A, 63A;
แรงดันไฟฟ้า:	230/400V เอซี
ความถี่ที่ได้รับการจัดอันดับ:	50/60เฮิร์ต
กระแสไฟที่เหลือในการดำเนินงานที่ได้รับการจัดอันดับ IΔn:	10mA,30mA, 100mA, 300mA, 500mA
พิกัดกระแสเหลือที่ไม่ทำงาน I Δno:	≤0.5IΔn
จัดอันดับกระแสลัดวงจรตามเงื่อนไข Inc:	6000A
พิกัดการลัดวงจรที่เหลือแบบมีเงื่อนไข ปัจจุบัน IΔc:	6000A
ระยะเวลาสะดุด:	การสะดุดทันที≤0.1วินาที
ช่วงกระแสสะดุดที่เหลือ:	0.5IΔn~IΔn
ความทนทานทางกลไฟฟ้า:	4,000 รอบ
แรงบิดในการยึด:	2.0 นิวตันเมตร
ขั้วต่อการเชื่อมต่อ:	ขั้วต่อสกรู ขั้วต่อเสาพร้อมแคลมป์
การติดตั้ง:	การติดตั้งราง Din ขนาด 35 มม

หลักการทำงาน

หลักการทำงานของเซอร์กิตเบรกเกอร์นี้ขึ้นอยู่กับหลักการสมดุลกระแสไฟ ภายใต้สภาวะปกติ กระแสเข้าและออกจากวงจรควรเท่ากันในแนวเส้นที่ผ่านโหลด อย่างไรก็ตาม เมื่อมีความผิดปกติของฉนวนในสายหรือเมื่อมีมนุษย์สัมผัสกับวงจร อาจทำให้เกิดการรั่วไหลของกระแสไฟฟ้า ทำให้กระแสเข้าและออกจากวงจรไม่สมดุล ณ จุดนี้ หม้อแปลงกระแสภายในเซอร์กิตเบรกเกอร์จะตรวจจับกระแสไฟฟ้าที่ไม่สมดุลและแปลงเป็นสัญญาณไฟฟ้า วงจรอิเล็กทรอนิกส์จะขยาย เปรียบเทียบ และประมวลผลสัญญาณนี้ และเมื่อสัญญาณถึงเกณฑ์ที่ตั้งไว้ เช่น เมื่อกระแสไฟฟ้าตกค้างถึงหรือเกิน 10 มิลลิแอมป์ เซอร์กิตเบรกเกอร์จะตัดวงจรอย่างรวดเร็ว

4P 40A/10mA Residual Current Circuit Breaker

คุณสมบัติหลัก

ความไวสูง: สามารถตรวจจับกระแสไฟฟ้ารั่วเล็กน้อย (10 mA) และตัดวงจรได้ทันเวลา เพื่อป้องกันไฟไหม้และอุบัติเหตุไฟฟ้าช็อต

การตอบสนองที่รวดเร็ว: เมื่อตรวจพบกระแสไฟฟ้ารั่ว เบรกเกอร์จะตัดวงจรในเวลาอันสั้นมาก (ปกติภายในสิบมิลลิวินาที)

ความเก่งกาจ: นอกเหนือจากฟังก์ชันการป้องกันการรั่วไหลขั้นพื้นฐานแล้ว เบรกเกอร์อาจมีฟังก์ชันป้องกันการโอเวอร์โหลดและการลัดวงจรด้วย

ติดตั้งและบำรุงรักษาง่าย: โดยปกติจะใช้การออกแบบแบบโมดูลาร์ ซึ่งง่ายต่อการติดตั้งและรื้อถอน ในขณะเดียวกัน โครงสร้างภายในที่เรียบง่ายทำให้ง่ายต่อการบำรุงรักษาและยกเครื่อง
