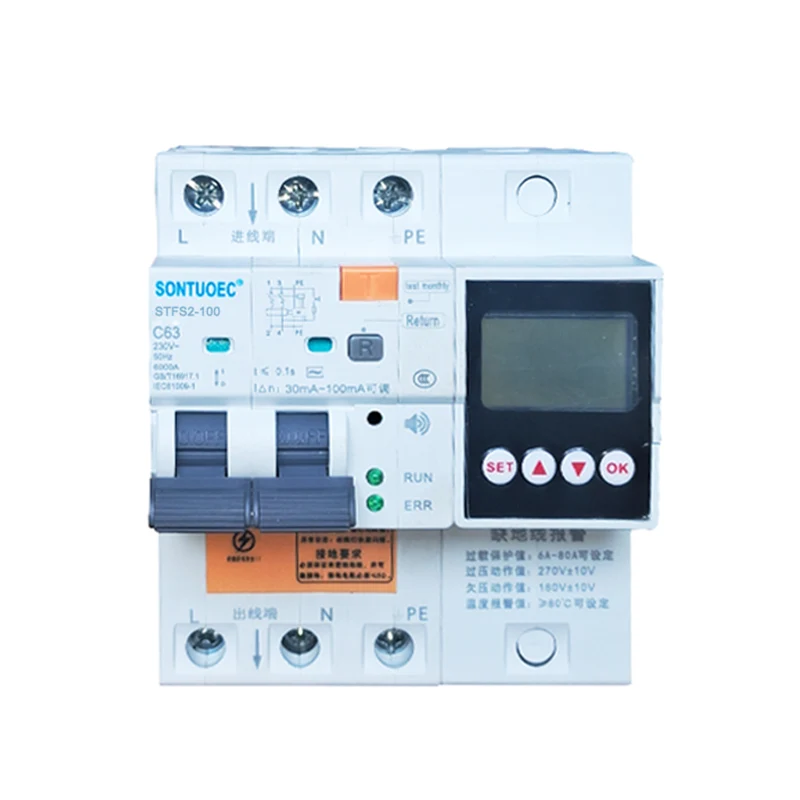

RCBO มัลติฟังก์ชั่น 100A 2p 4p

STSF2-100 100A 2p 4p Multifunctional RCBO เหมาะสำหรับไฟฟ้ากระแสสลับ 50/60Hz พิกัดในวงจรที่มีแรงดันไฟฟ้า 230V-400V และพิกัดกระแส 100A เมื่อมีบุคคลถูกไฟฟ้าช็อตหรือระบบไฟฟ้ารั่ว เมื่อการรั่วไหล แรงดันไฟเกิน และแรงดันตกถึงค่าที่ตั้งไว้ เบรกเกอร์กระแสไฟตกค้างสามารถทำงานได้อย่างรวดเร็วในระยะเวลาอันสั้น ตัดแหล่งจ่ายไฟอย่างรวดเร็ว เมื่ออุณหภูมิการตรวจสอบของเซอร์กิตเบรกเกอร์กระแสตกค้างถึงค่าที่ตั้งไว้ จะไม่ได้เชื่อมต่อสายกราวด์ของการตรวจสอบ เมื่อเชื่อมต่อแล้ว ผลิตภัณฑ์จะส่งเสียงเตือนเพื่อปกป้องความปลอดภัยของบุคลากรและอุปกรณ์ไฟฟ้า และสามารถหลีกเลี่ยงได้ ป้องกันความเสียหายต่ออุปกรณ์ที่เกิดจากแรงดันไฟฟ้าเกินในระบบโครงข่ายไฟฟ้า มีฟังก์ชั่นโอเวอร์โหลด, ไฟฟ้าลัดวงจร, รั่ว, แรงดันไฟเกิน, ฟังก์ชั่นป้องกันแรงดันตกและอุณหภูมิเกินยังสามารถใช้เปิดปิดอุปกรณ์ไฟฟ้าเป็นระยะๆ ในสถานการณ์ปกติ วงจรไฟส่องสว่าง เหมาะอย่างยิ่งสำหรับระบบจำหน่ายไฟส่องสว่างในเชิงพาณิชย์และอุตสาหกรรม ผลิตภัณฑ์มีขนาดเล็ก โครงสร้างกะทัดรัด และคุ้มค่ากว่าผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน มันมีรูปลักษณ์ที่สวยงาม, ความสามารถในการทำลายล้างที่สูงทำให้เป็นตัวเลือกที่ดีสำหรับการจ่ายไฟในครัวเรือน ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน GB/T 16917.1 และ IEC 61009-1 และได้รับการรับรอง CE

แบบอย่าง:STFS2-100

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง	STFS2-100 ชนิดไฟฟ้า
ลักษณะกระแสคงเหลือ	เครื่องปรับอากาศ
มาตรฐาน	IEC/EN 61009-1
จัดอันดับความไว△n	0.03,0.1,0.3
เสาหมายเลข	เสา: 1P+N+PE; 3P+N+พีอี
จัดอันดับปัจจุบัน (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
จัดอันดับแรงดันไฟฟ้า(V)	240/415V ;230/400V
จัดอันดับกระแสการทำงานที่เหลือ	10ma, 30ma, 100ma, 300ma, 500ma
พิกัดการลัดวงจรที่เหลือแบบมีเงื่อนไข ปัจจุบัน	6KA
ความอดทนทางกลไฟฟ้า	มากกว่า 4,000 รอบ
การทำงาน:	ป้องกันการรั่วไหล, ป้องกันกระแสไฟเกิน, ป้องกันการลัดวงจร, ภายใต้การป้องกันแรงดันไฟฟ้า ป้องกันแรงดันไฟฟ้าเกิน, จัดอันดับปัจจุบัน / แรงดันไฟฟ้าที่ปรับได้, การป้องกันอุณหภูมิ， สัญญาณเตือนน้ำเข้าและอื่นๆ

อุณหภูมิอากาศโดยรอบ：

1. อุณหภูมิอากาศโดยรอบจะต้องไม่ต่ำกว่า -5 1C ไม่สูงกว่า +40 C และค่าเฉลี่ยรายวันจะต้องไม่เกิน +35 C

2. ระดับความสูง: ความสูงของสถานที่ติดตั้งจะต้องไม่เกิน 2,000 ม.

3.สภาพบรรยากาศ

อากาศสะอาด และที่อุณหภูมิสูงสุด +40 'C ความชื้นสัมพัทธ์ของอากาศไม่สูงเกิน 50% อนุญาตให้มีความชื้นสัมพัทธ์สูงขึ้นได้ที่อุณหภูมิต่ำ เช่น ที่ +20 C

ความชื้นสัมพัทธ์ไม่ควรเกิน 90% เนื่องจากการควบแน่นปานกลางเป็นครั้งคราวซึ่งเกิดจากการเปลี่ยนแปลงของอุณหภูมิ ควรให้ความสนใจในการดำเนินมาตรการที่เหมาะสม

4. ประเภทการติดตั้ง ประเภทการติดตั้งคือ lI และ III

ปัจจุบันและจำนวนเสา

100A: ข้อความนี้ระบุว่า RCBO ได้รับพิกัดที่ 100 แอมป์ อัตรากระแสคือค่ากระแสสูงสุดที่เบรกเกอร์สามารถส่งกระแสไฟได้อย่างต่อเนื่องโดยไม่ทำให้เกิดความร้อนสูงเกินไปหรือความเสียหาย

2p, 4p: “p” ในที่นี้หมายถึงจำนวนขั้ว นั่นคือจำนวนเฟสของวงจรที่สามารถเชื่อมต่อเซอร์กิตเบรกเกอร์ได้ 2p หมายความว่าเซอร์กิตเบรกเกอร์สามารถเชื่อมต่อกับเฟสวงจรได้สองเฟส (ปกติคือไฟและศูนย์) ในขณะที่ 4p หมายความว่าสามารถเชื่อมต่อกับเซอร์กิตเบรกเกอร์ได้สี่เฟส (โดยปกติคือไฟสามเฟสและศูนย์)

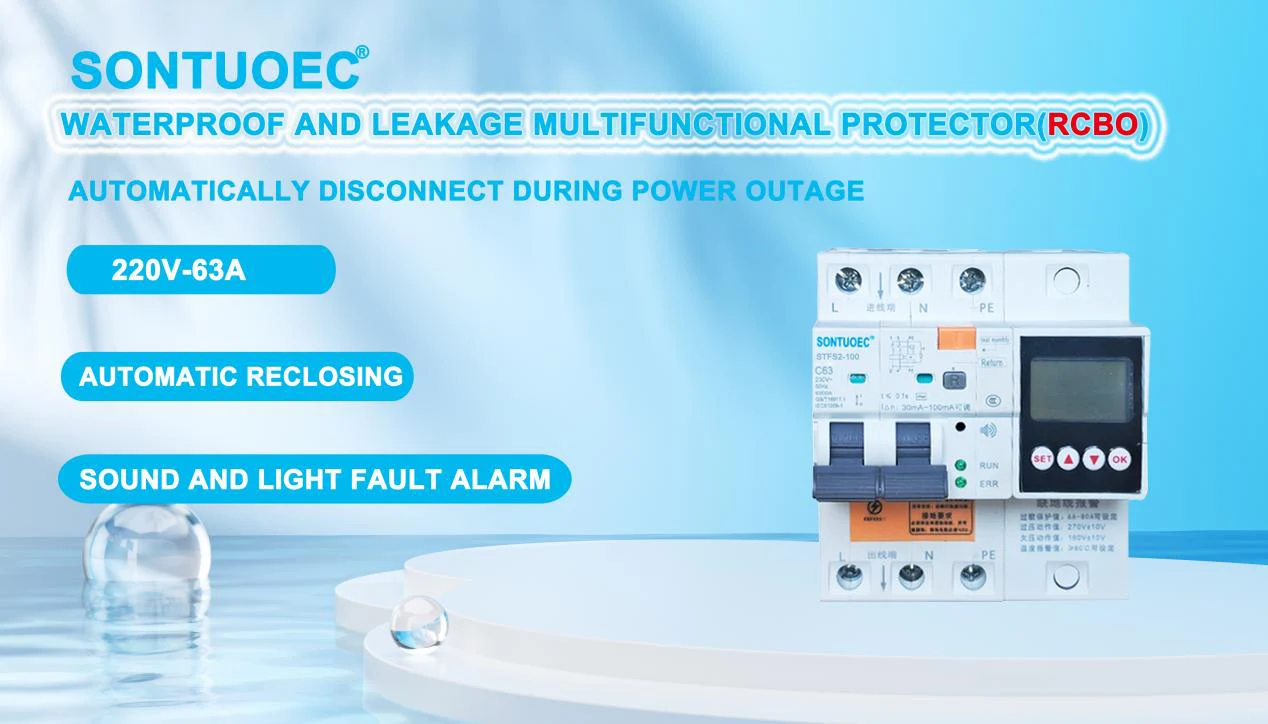

มัลติฟังก์ชั่น

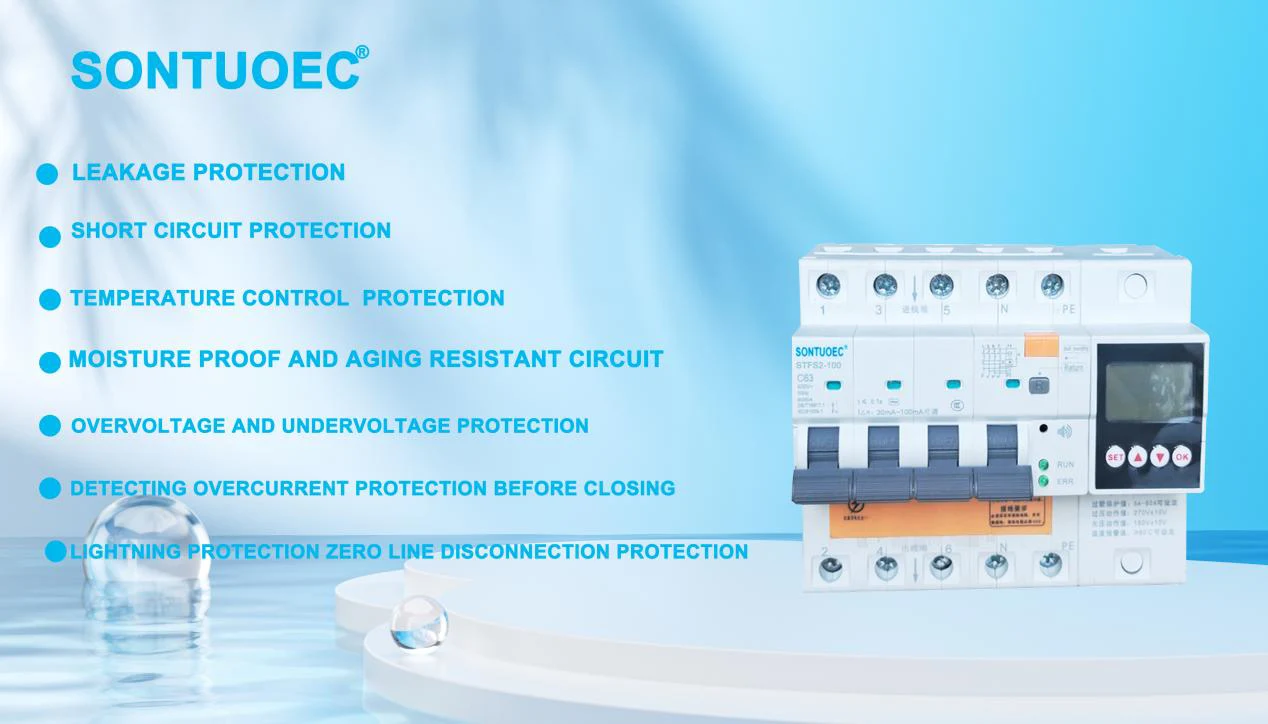

มัลติฟังก์ชั่นบ่งชี้ว่า RCBO มัลติฟังก์ชั่น 100A 2p 4p นี้มาพร้อมกับฟังก์ชันการป้องกันที่หลากหลาย นอกเหนือจากการโอเวอร์โหลดพื้นฐานและการป้องกันการลัดวงจรแล้ว ยังให้การป้องกันการรั่วไหล การป้องกันแรงดันตก การป้องกันแรงดันไฟเกิน และอื่นๆ การป้องกันอุณหภูมิ，สัญญาณเตือนน้ำเข้า，กระแสและแรงดันไฟฟ้าที่ปรับได้。การป้องกันเหล่านี้ทำให้ RCBO สามารถให้การป้องกันวงจรและอุปกรณ์ที่ครอบคลุมมากขึ้น

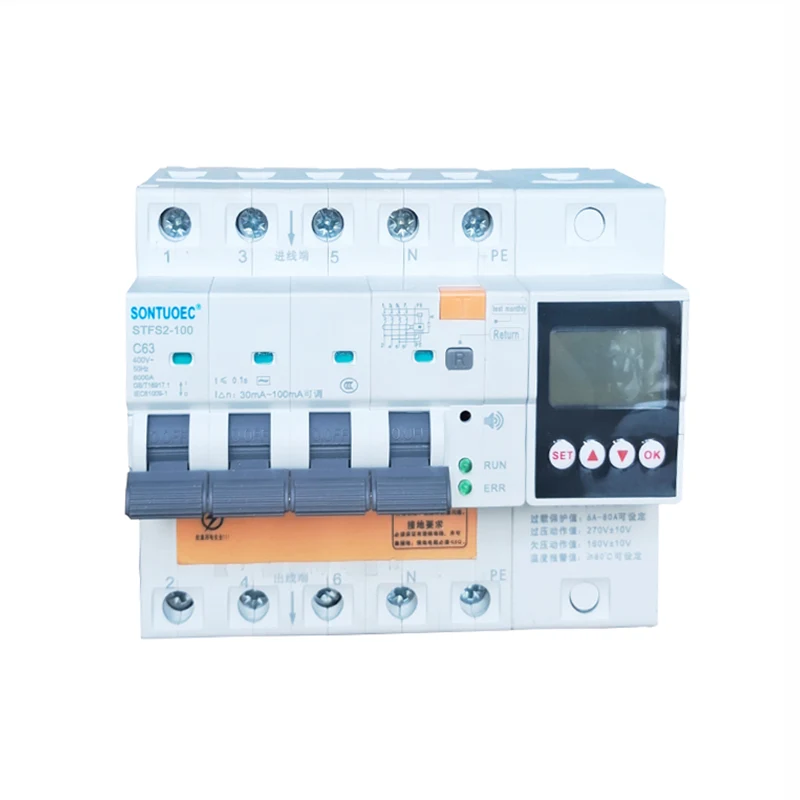

100A 2p 4p Multifunctional RCBO

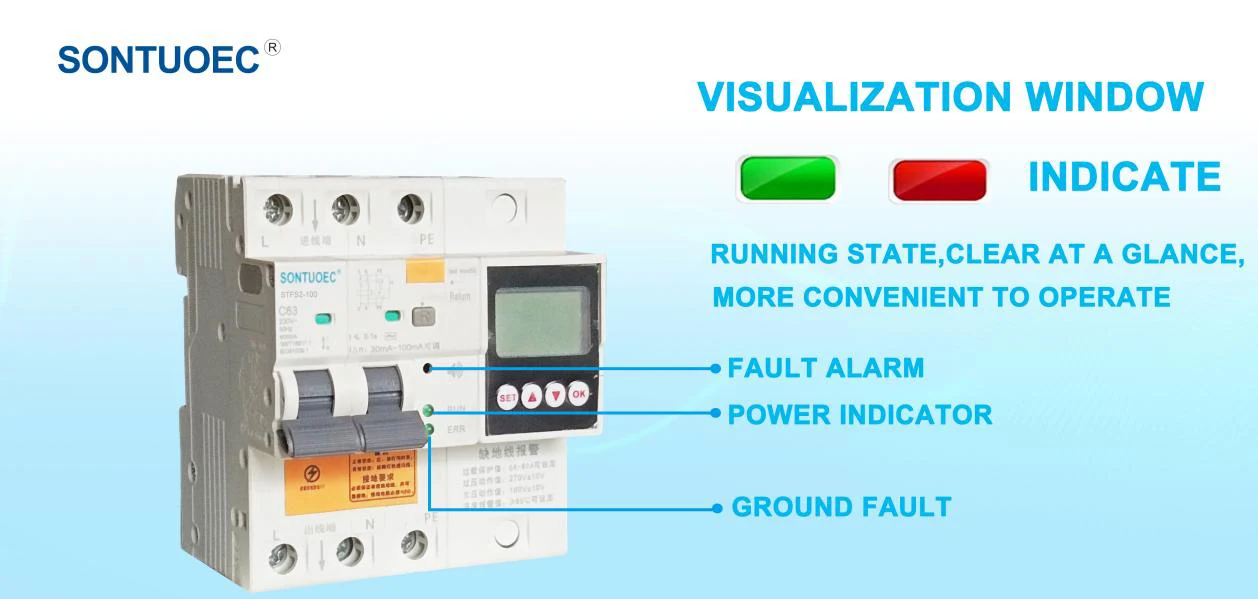

คำเตือน!

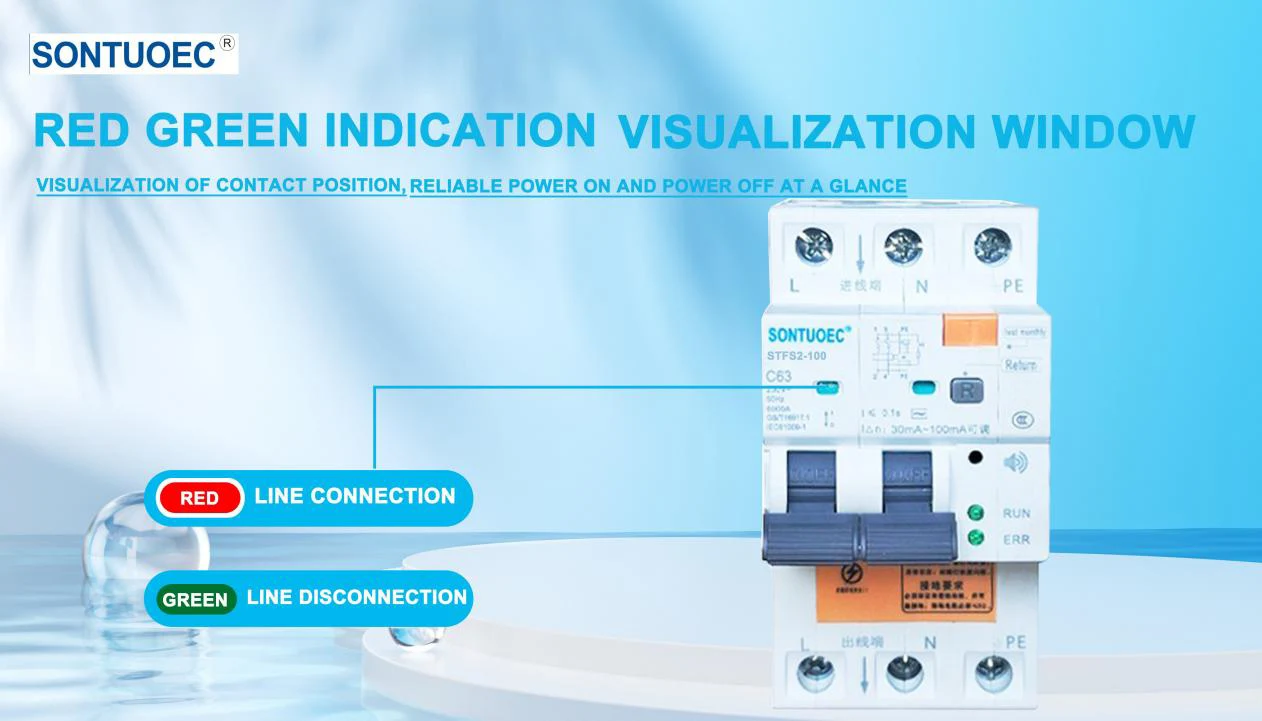

คำเตือนสถานะปกติ: ไฟสีเขียวเปิด;

สถานะผิดปกติ: ไฟดับ

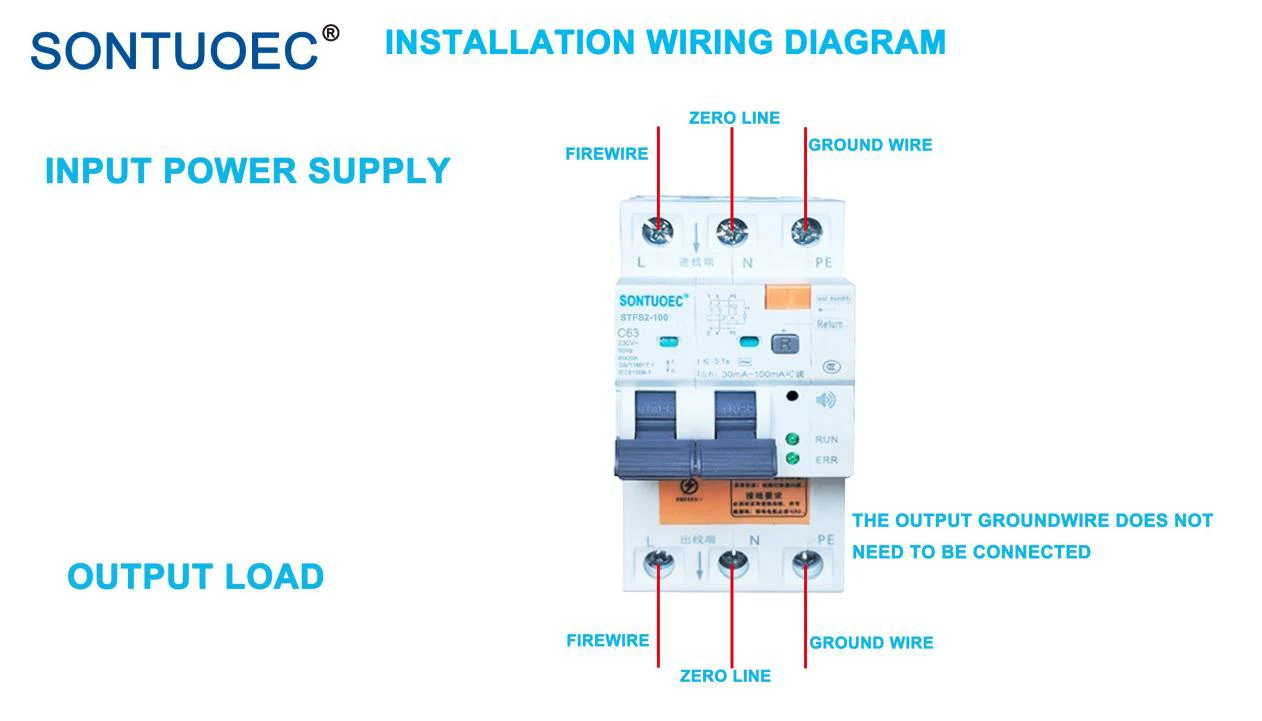

ข้อกำหนดสายดิน:

จำเป็นต้องตรวจสอบให้แน่ใจว่ามีสายกราวด์ขาเข้าและสายกราวด์ และความต้านทานกราวด์จะต้องอยู่ที่ 5Q!

สถานการณ์การใช้งาน

เนื่องจาก RCBO มีฟังก์ชันการป้องกันที่หลากหลาย จึงมักนำไปใช้ในวงจรที่ต้องการความปลอดภัยส่วนบุคคล เช่น วงจรไฟฟ้าแสงสว่าง ไฟอ่อน และเครื่องใช้ไฟฟ้าในบ้านและสถานที่สาธารณะ สถานที่เหล่านี้มักมีลักษณะเป็นน้ำและความชื้น ซึ่งอาจทำให้เกิดอุบัติเหตุรั่วซึมได้ง่าย นอกจากนี้ RCBO ยังสามารถนำมาใช้ในระบบไฟฟ้าอุตสาหกรรมที่ต้องมีความปลอดภัยของมนุษย์เป็นสำคัญ เช่น วงจรควบคุมไฟส่วนต่อพ่วง ระบบเรดาร์ และเครื่องมือสำรวจทางธรณีวิทยา
