รีเลย์โอเวอร์โหลดความร้อน SESTE SERIES

STH-40 ซีรี่ส์รีเลย์โอเวอร์โหลดความร้อนเหมาะสำหรับวงจร AC 50/60 Hz ซึ่งเป็นแรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงถึง 660V และสามารถตระหนักถึงฟังก์ชั่นของการป้องกันการโอเวอร์โหลดและเฟสเฟสสำหรับมอเตอร์ AC ผลิตภัณฑ์นี้สอดคล้องกับ GB14048.4, มาตรฐาน IEC60947-4-1

แบบอย่าง:STH-40

ส่งคำถาม

รายละเอียดสินค้า

พารามิเตอร์หลักทางเทคนิค:

แบบอย่าง	ปัจจุบัน	เหมาะสำหรับ ผู้ติดต่อ
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
sth-40/3	18-26a	GMC-32 ~ 40
sth-40/3	24-36a	GMC-32 ~ 40
sth-40/3	28-40A	GMC-40
sth-85/3	34-50a	GMC-50 ~ 85
sth-85/3	45-65A	GMC-50 ~ 85
sth-85/3	54-75A	GMC-65 ~ 85
sth-85/3	63-85A	GMC-75 ~ 85

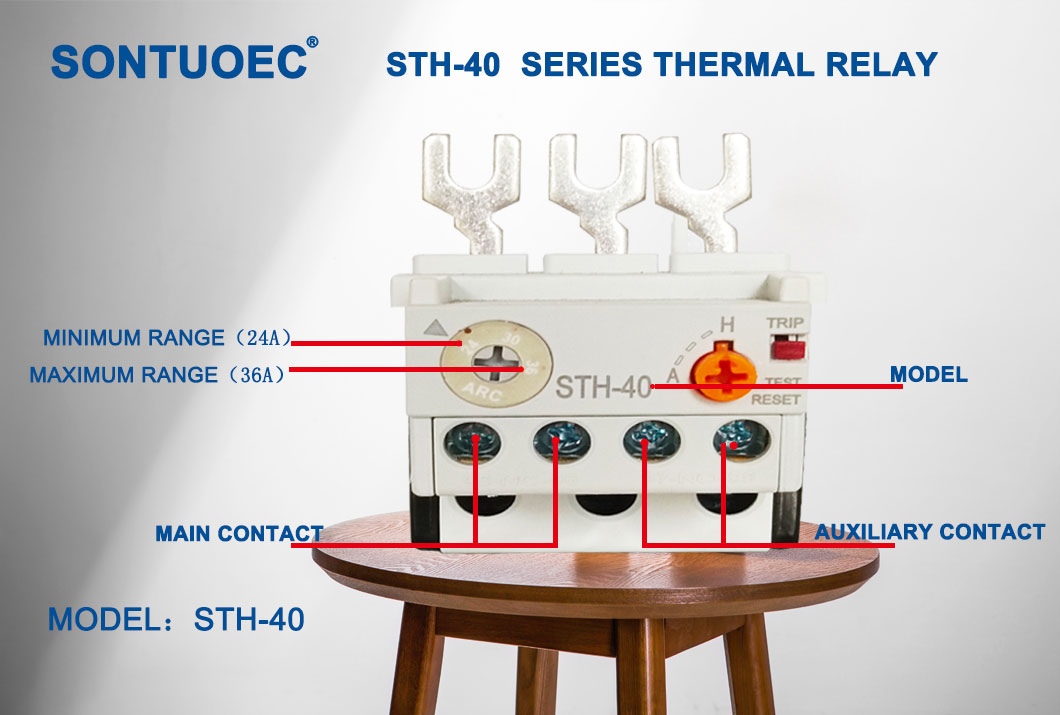

STH-40 Series Thermal Overload Relay

ฟังก์ชั่นหลัก

การป้องกันมอเตอร์: ฟังก์ชั่นหลักของรีเลย์โอเวอร์โหลดความร้อนคือการป้องกันไม่ให้มอเตอร์เสียหายเนื่องจากโอเวอร์โหลด เมื่อมอเตอร์เกินพิกัดรีเลย์โอเวอร์โหลดความร้อนจะตัดแหล่งจ่ายไฟออกในเวลาเพื่อป้องกันไม่ให้มอเตอร์เผาไหม้เนื่องจากความร้อนสูงเกินไป

การป้องกันสายไฟ: นอกเหนือจากการปกป้องมอเตอร์รีเลย์โอเวอร์โหลดความร้อนยังสามารถป้องกันสายไฟได้ เมื่อมอเตอร์มากเกินไปกระแสจะเพิ่มขึ้นซึ่งอาจนำไปสู่ความร้อนสูงเกินไปและการหลอมละลายของสายไฟ โดยการตรวจจับการเปลี่ยนแปลงในปัจจุบันรีเลย์โอเวอร์โหลดความร้อนจะกำหนดว่าสายไฟนั้นโอเวอร์โหลดและตัดแหล่งจ่ายไฟหากจำเป็น

ปรับปรุงความปลอดภัยของระบบพลังงาน: รีเลย์โอเวอร์โหลดความร้อนสามารถป้องกันความเสียหายของมอเตอร์และสายไฟได้อย่างมีประสิทธิภาพซึ่งจะช่วยลดอัตราความล้มเหลวของระบบพลังงานและปรับปรุงความปลอดภัยของระบบพลังงาน

หลักการปฏิบัติการ

หลักการปฏิบัติการของรีเลย์โอเวอร์โหลดความร้อนส่วนใหญ่ขึ้นอยู่กับผลกระทบความร้อนในปัจจุบันและคุณสมบัติการตรวจจับอุณหภูมิของ bimetal เมื่อมีการโอเวอร์โหลดเกิดขึ้นในมอเตอร์กระแสจะเพิ่มขึ้นทำให้เกิดความร้อนมากขึ้นในองค์ประกอบความร้อนของรีเลย์โอเวอร์โหลดความร้อน ความร้อนนี้ถูกถ่ายโอนไปยัง bimetal ซึ่งโค้งงอเมื่อถูกความร้อนเพราะมันทำจากโลหะผสมสองชนิดที่มีความแตกต่างอย่างมากในค่าสัมประสิทธิ์การขยายตัวเชิงเส้น เมื่อ bimetal โค้งงอในระดับหนึ่งมันจะกระตุ้นขดลวดแม่เหล็กไฟฟ้าที่จะได้รับพลังงานซึ่งจะขับเคลื่อนหน้าสัมผัสเพื่อกระทำและตัดแหล่งจ่ายไฟของมอเตอร์

ขอบเขตของแอปพลิเคชัน

การถ่ายทอดโอเวอร์โหลดด้วยความร้อนมักใช้ในวงจรที่มี AC 50Hz แรงดันฉนวนที่ได้รับการจัดอันดับ 660V และกระแส 0.1 ~ 630A และส่วนใหญ่จะใช้สำหรับการป้องกันการโอเวอร์โหลดและเฟสของมอเตอร์ AC สามเฟส นอกจากนี้ยังสามารถใช้ในการสร้างสตาร์ทเตอร์ด้วยคอนแทคเลน AC ที่ปรับเปลี่ยนเพื่อให้การป้องกันที่ครอบคลุมสำหรับมอเตอร์
