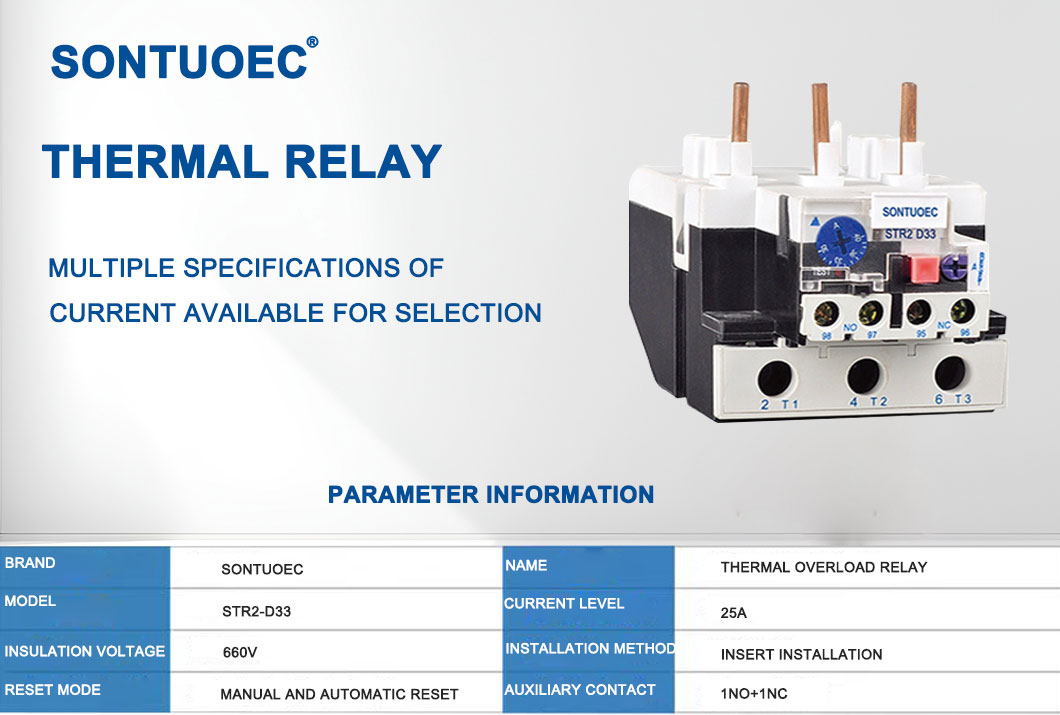

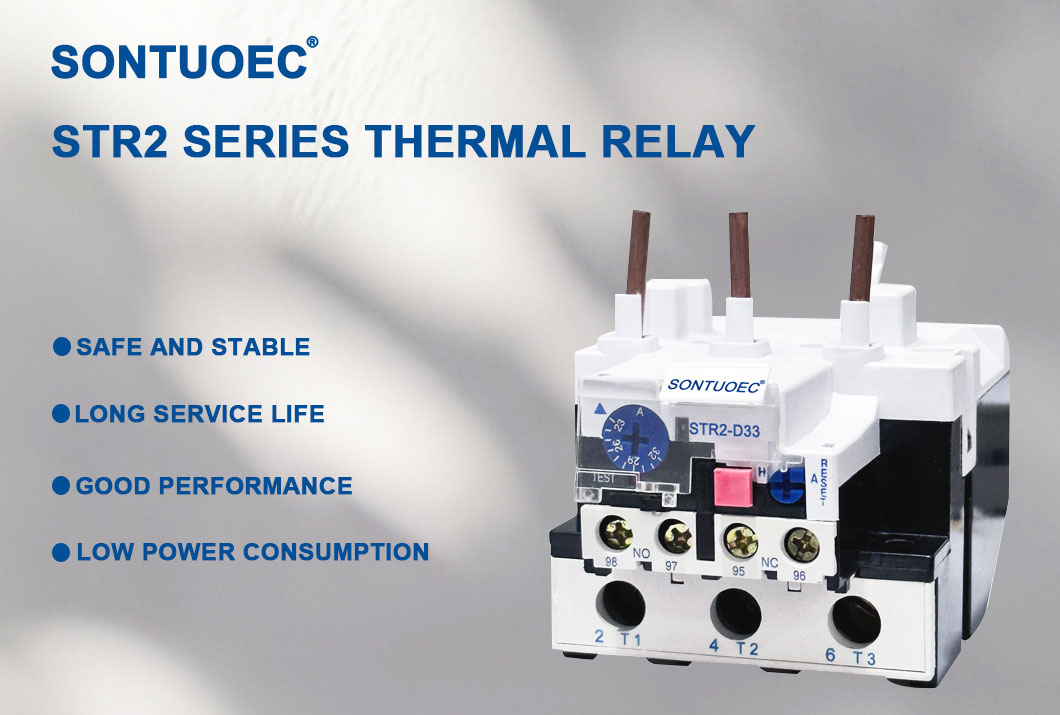

RELAY Overload Thermal Overload Str2-D33

รีเลย์โอเวอร์โหลดความร้อนของ STR2-D33 ทำงานบนหลักการของผลกระทบความร้อนของกระแสไฟฟ้า เมื่อมอเตอร์เกินพิกัดกระแสจะเพิ่มขึ้นทำให้องค์ประกอบความร้อนภายในรีเลย์โอเวอร์โหลดความร้อนเพื่อให้ความร้อนสูงขึ้น ความร้อนนี้ถูกถ่ายโอนไปยัง bimetal ซึ่งทำจากโลหะสองชนิดที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกันดังนั้นมันจึงโค้งงอเมื่อถูกความร้อน เมื่อการดัดงอถึงจุดหนึ่งมันจะกระตุ้นอุปกรณ์เครื่องจักรกลมักจะเป็นผู้ติดต่อซึ่งจะตัดการเชื่อมต่อแหล่งจ่ายไฟกับมอเตอร์ซึ่งจะป้องกันความเสียหาย

ส่งคำถาม

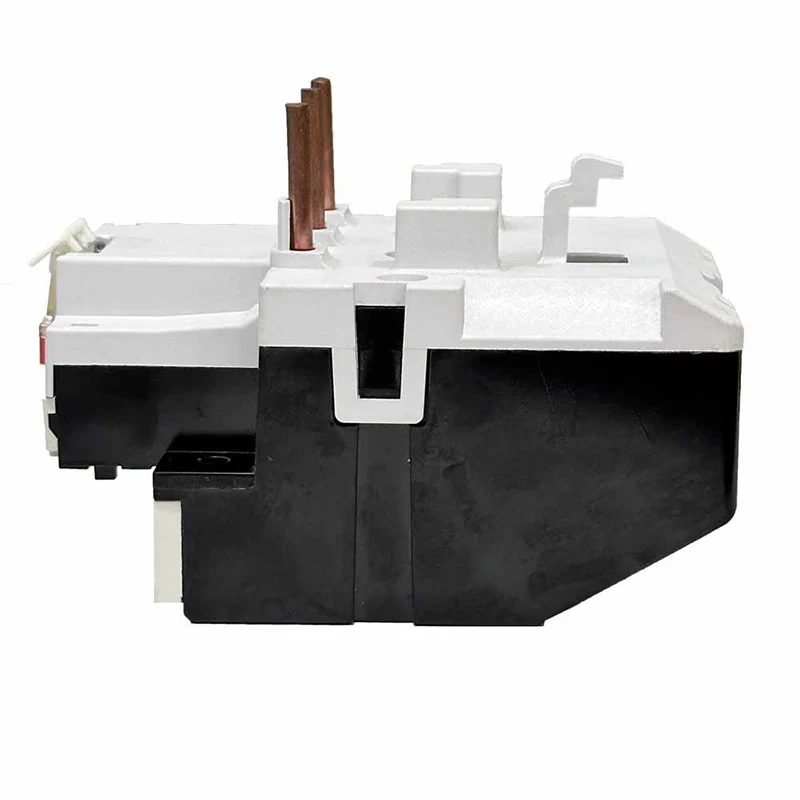

รายละเอียดสินค้า

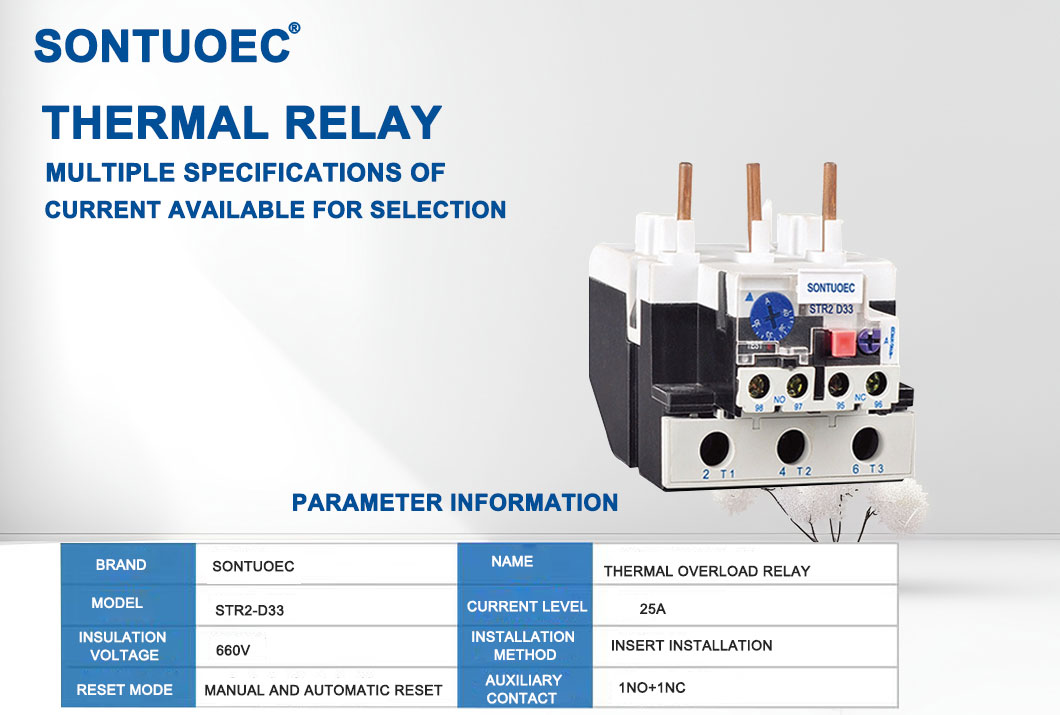

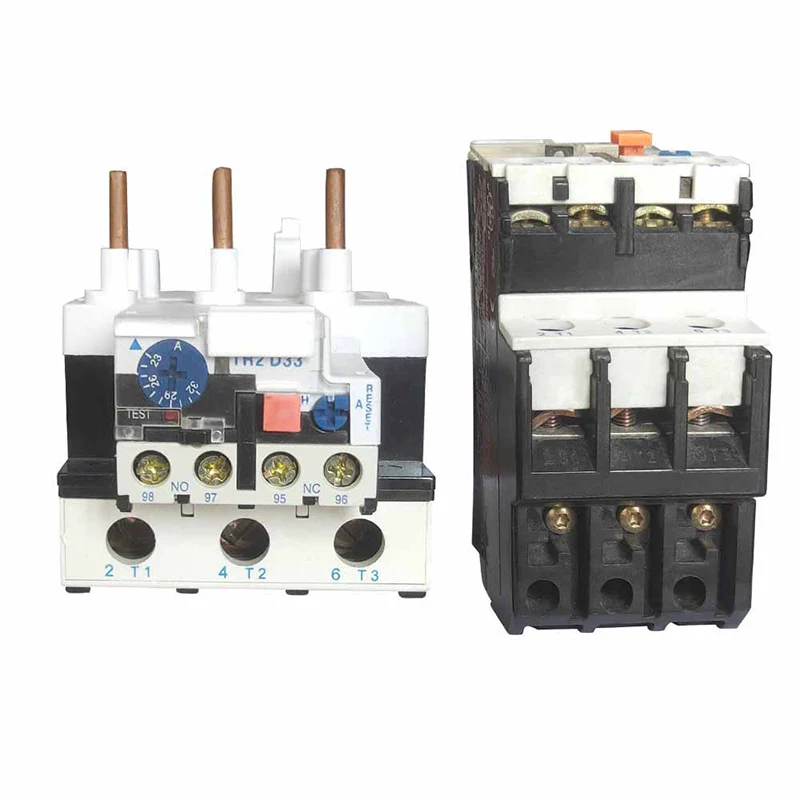

ข้อมูลจำเพาะ:

ผลิตภัณฑ์ ชื่อ	รีเลย์โอเวอร์โหลดความร้อน
แบบอย่าง	ST2-D33
วัสดุ	พลาสติกส่วนประกอบอิเล็กทรอนิกส์

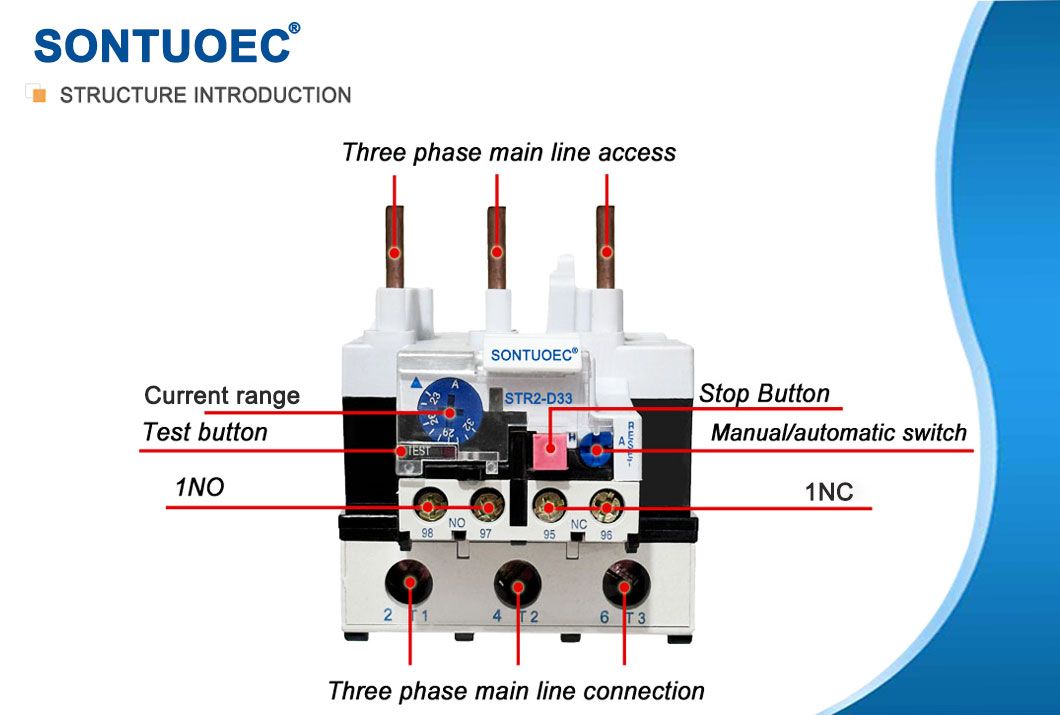

ความร้อน ติดต่อ	1NO+1NC

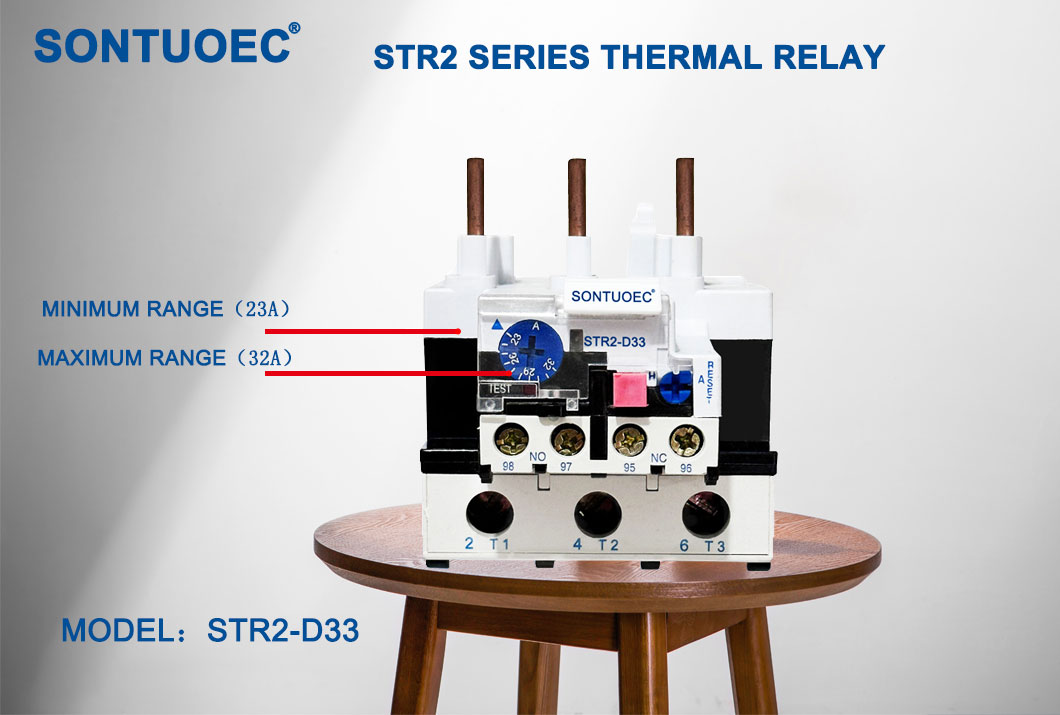

ความร้อน ปัจจุบัน	23a-93a	โปรดทราบกระแสไฟฟ้า พิสัย
str2-93	ช่วงการตั้งค่าช่วงปัจจุบัน (A) ที่ปรับได้	3322	23 ～ 26 ～ 32	str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	str2-62 ～ 95
		3363	63 ～ 71 ～ 80	str2-80/str2-95
		3365	80 ～ 85 ～ 93	str2-95
ความถี่	660V
ชั้นเรียนสะดุด	50/60Hz
สี	ดังที่แสดงภาพ

พารามิเตอร์หลักทางเทคนิค

แบบอย่าง	จัดอันดับปัจจุบัน	เลขที่.	ช่วงการตั้งค่า (a)	สำหรับคอนแทค
str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	str2-12 ～ 32
		1322	17 ～ 21 ～ 25	str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	str2-32
		2353	30 ～ 40	str2-32
str2-93	93	3322	23 ～ 26 ～ 32	str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	str2-62 ～ 95
		3363	63 ～ 71 ～ 80	str2-80/str2-95
		3365	80 ～ 85 ～ 93	str2-95
str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

ฟังก์ชั่นหลัก

การป้องกันโอเวอร์โหลด: เมื่อโหลดของมอเตอร์เกินค่าที่กำหนดไว้รีเลย์โอเวอร์โหลดความร้อนจะตัดแหล่งจ่ายไฟเพื่อป้องกันไม่ให้มอเตอร์ร้อนแรงและความเสียหาย

การป้องกันความร้อนสูงเกินไป: หากมอเตอร์ร้อนเกินไปด้วยเหตุผลบางอย่าง (เช่นอุณหภูมิโดยรอบสูงหรือการกระจายความร้อนที่ไม่ดี) รีเลย์โอเวอร์โหลดความร้อนจะตัดแหล่งจ่ายไฟออก

ฟังก์ชั่นการบ่งชี้: รีเลย์โอเวอร์โหลดความร้อนจำนวนมากมีฟังก์ชั่นบ่งชี้ซึ่งส่งสัญญาณหรือเปลี่ยนแปลงสถานะเมื่อมอเตอร์ถูกโอเวอร์โหลดหรือร้อนเกินไปเพื่อให้ผู้ปฏิบัติงานสามารถค้นหาและใช้มาตรการในเวลา

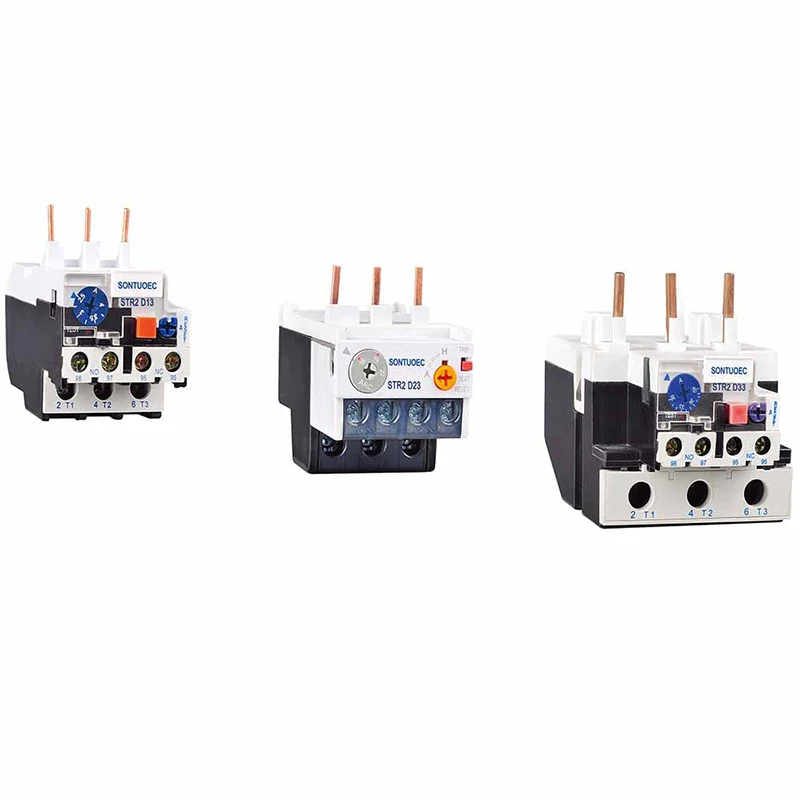

การถ่ายทอดอัตโนมัติ STR2-D ซีรี่ส์ของรีเลย์โอเวอร์โหลดความร้อนสามารถใช้ในวงจร 50/60 Hz แรงดันฉนวนที่ได้รับการจัดอันดับ 660 V ซึ่งจัดอันดับกระแส 0.1-93a สำหรับการปกป้องเฟสแตกเมื่อมอเตอร์ไฟฟ้ามากเกินไปรีเลย์มีกลไกและอุณหภูมิที่แตกต่างกัน 60947-1

สถานการณ์แอปพลิเคชัน

รีเลย์โอเวอร์โหลดด้วยความร้อนมีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์ที่หลากหลายโดยเฉพาะอย่างยิ่งในอุปกรณ์ที่ต้องใช้ไดรฟ์มอเตอร์ไฟฟ้า ตัวอย่างเช่นพวกเขาจะใช้ในปั๊มคอมเพรสเซอร์พัดลมสายพานลำเลียงและอุปกรณ์เครื่องจักรกลอื่น ๆ ที่หลากหลายเพื่อให้แน่ใจว่าอุปกรณ์ดังกล่าวสามารถปิดตัวลงได้อย่างปลอดภัยในกรณีที่มีสภาพความร้อนสูงเกินไป

การเลือกและการติดตั้ง

เมื่อเลือกรีเลย์โอเวอร์โหลดด้วยความร้อนปัจจัยต่าง ๆ เช่นการจัดอันดับพลังงานของมอเตอร์สภาพแวดล้อมการทำงานและลักษณะการโหลดจะต้องได้รับการพิจารณา นอกจากนี้ยังจำเป็นต้องตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าที่ได้รับการจัดอันดับของรีเลย์โอเวอร์โหลดความร้อนตรงกับกระแสไฟฟ้าที่ได้รับการจัดอันดับของมอเตอร์และมีลักษณะการใช้งานมากเกินไปและการป้องกันความร้อนที่เหมาะสม

เมื่อติดตั้งรีเลย์โอเวอร์โหลดด้วยความร้อนคุณจะต้องปฏิบัติตามแนวทางของผู้ผลิตและตรวจสอบให้แน่ใจว่าเชื่อมต่ออย่างเหมาะสมกับพลังงานและวงจรควบคุมของมอเตอร์ นอกจากนี้รีเลย์โอเวอร์โหลดความร้อนจะต้องได้รับการตรวจสอบและบำรุงรักษาเป็นประจำเพื่อให้แน่ใจว่าการทำงานที่เหมาะสมและอายุการใช้งานที่ยาวนาน

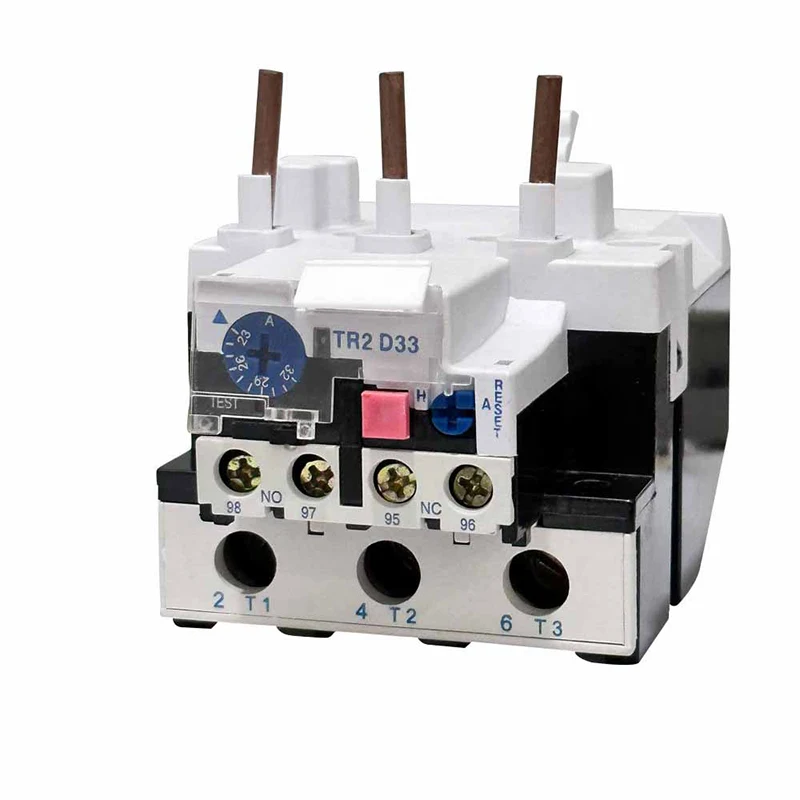

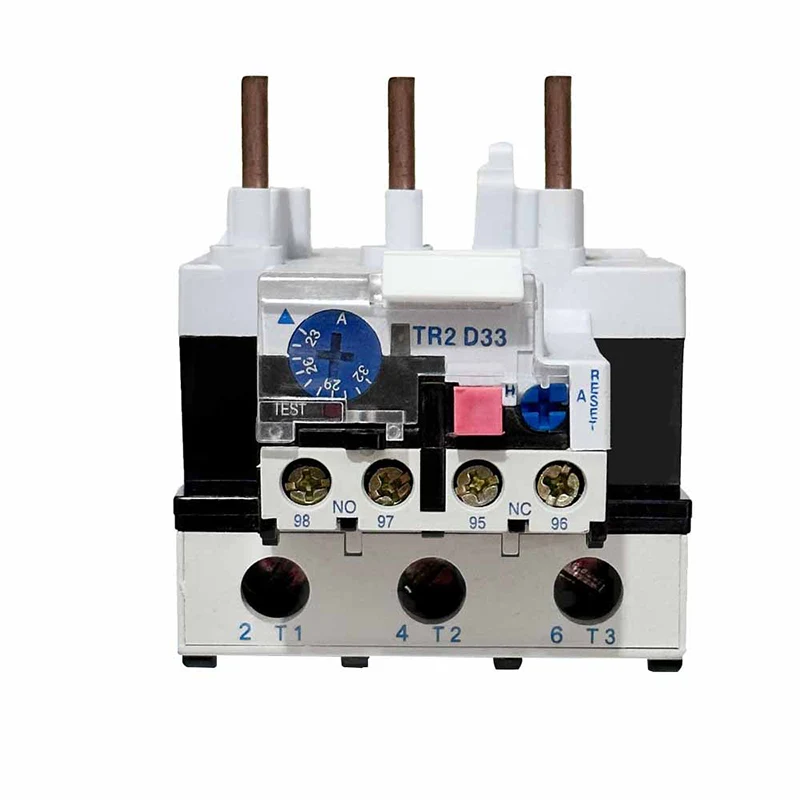

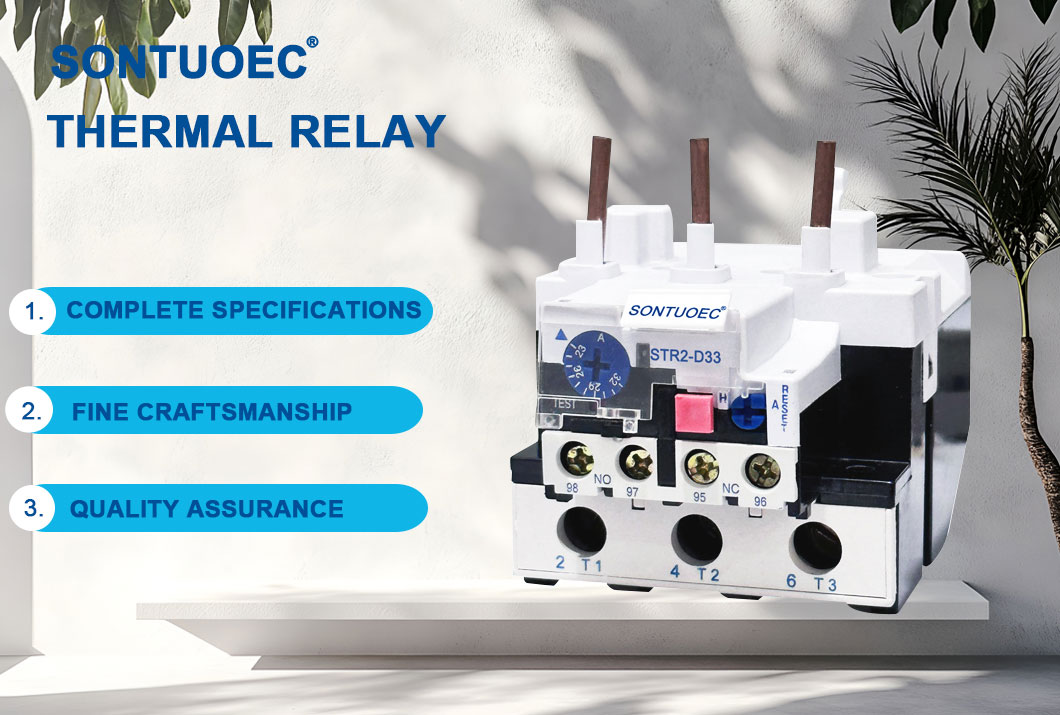

STR2-D33 Thermal Overload Relay
