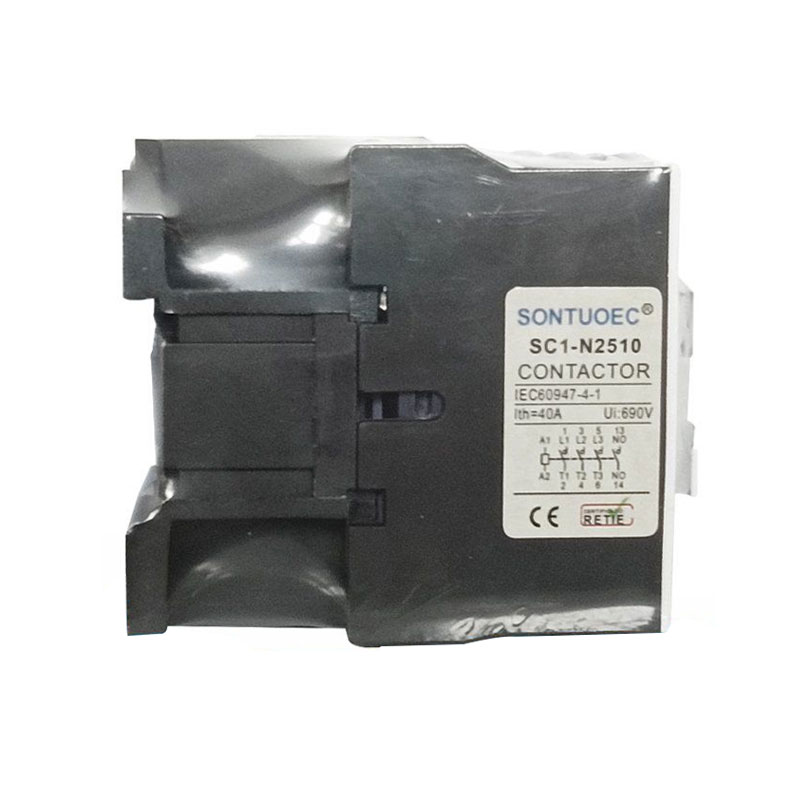

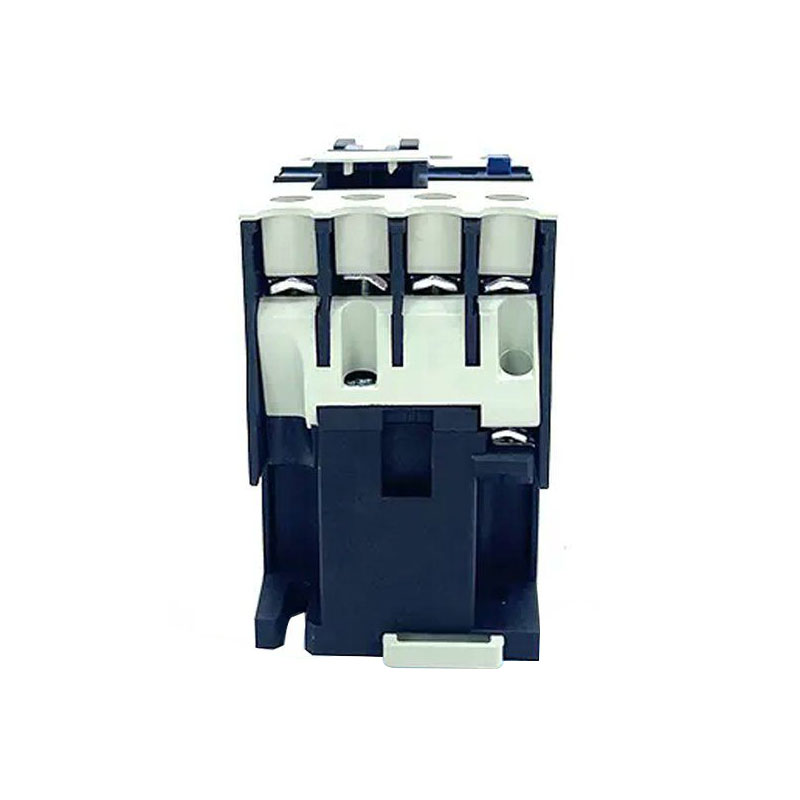

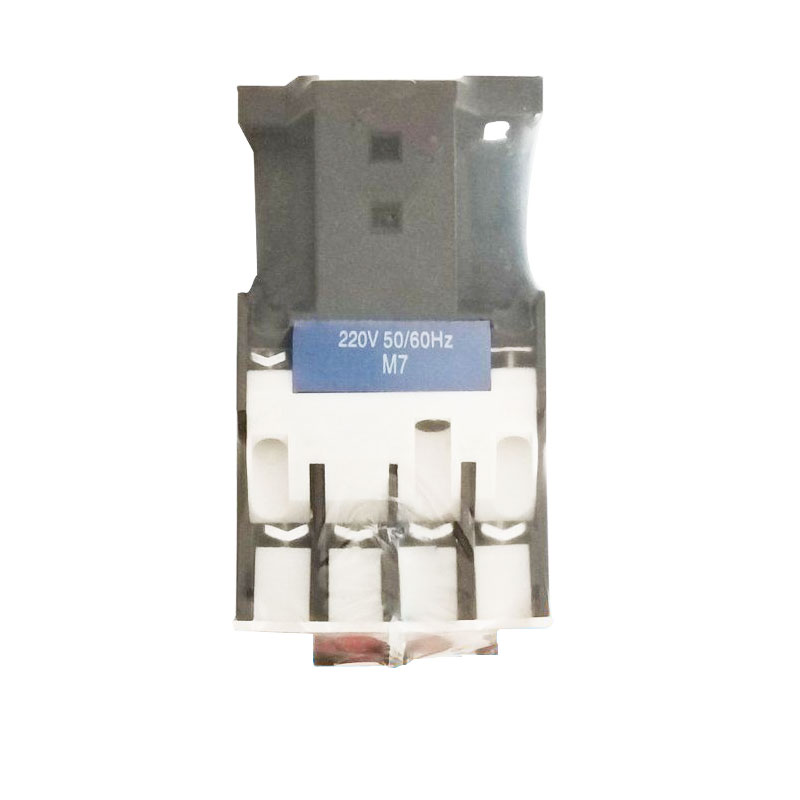

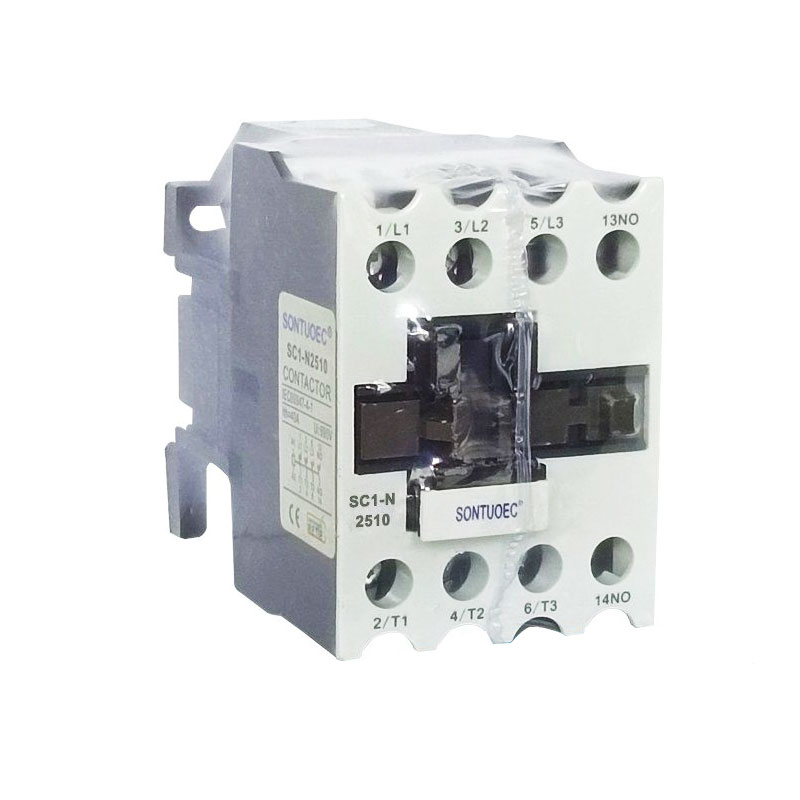

คอนแทค 3 เสา AC

โครงสร้างและหลักการทำงาน

โครงสร้าง:

ระบบแม่เหล็กไฟฟ้า: รวมถึงส่วนประกอบต่าง ๆ เช่นขดลวดคอร์ ฯลฯ ซึ่งใช้ในการสร้างฟลักซ์แม่เหล็กเพื่อขับเคลื่อนการเปิดและปิดระบบสัมผัส

ระบบติดต่อ: รวมถึงการติดต่อหลักและการติดต่อเสริม การติดต่อหลักใช้เพื่อพกพากระแสสูงและการติดต่อเสริมใช้เพื่อรับรู้การส่งและข้อเสนอแนะของสัญญาณควบคุม

อุปกรณ์ดับเพลิงอาร์ค: ใช้เพื่อดับส่วนโค้งที่สร้างขึ้นเมื่อผู้ติดต่อถูกตัดการเชื่อมต่อเพื่อป้องกันการติดต่อจากความเสียหาย

เชลล์: ใช้เพื่อปกป้องส่วนประกอบภายในจากสภาพแวดล้อมภายนอก

หลักการทำงาน:

เมื่อขดลวดมีพลังแกนเหล็กจะสร้างแม่เหล็กและดึงดูดระบบสัมผัสให้ปิดทำให้วงจรสามเฟสเปิดขึ้น

เมื่อขดลวดถูกยกเลิกการใช้พลังงานแกนเหล็กจะสูญเสียแม่เหล็กและระบบสัมผัสจะแยกออกภายใต้การกระทำของสปริงเพื่อตัดการเชื่อมต่อวงจรสามเฟส

ประการที่สามแอปพลิเคชันและการเลือก

แอปพลิเคชัน:

3 คอนแทคเตอร์ AC Pole มีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติอุตสาหกรรมระบบพลังงานและการสร้างระบบอัตโนมัติ

มันสามารถใช้ในการควบคุมการดำเนินงานเช่นการเริ่มต้นหยุดและย้อนกลับของมอเตอร์สามเฟส

นอกจากนี้ยังสามารถใช้เพื่อตระหนักถึงการควบคุมระยะไกลและการป้องกันระบบพลังงาน

การเลือก:

เมื่อเลือกคอนแทคเตอร์ AC 3 เสาปัจจัยเช่นแรงดันไฟฟ้าที่ได้รับการจัดอันดับกระแสไฟฟ้าที่ได้รับการจัดอันดับและประเภทโหลดของระบบพลังงานควรได้รับการพิจารณา

คะแนนปัจจุบันควรสูงกว่าหรือเท่ากับกระแสการทำงานสูงสุดของโหลด

ควรปรับระดับแรงดันไฟฟ้าให้เข้ากับระดับแรงดันไฟฟ้าของระบบพลังงาน
