LC1-N Type AC Contontor

LC1-N Type AC Contontors เหมาะสำหรับใช้ในวงจรที่มี AC 50Hz หรือ 60Hz แรงดันไฟฟ้าสูงถึง 660V (สูงถึง 690V สำหรับบางรุ่น) และกระแสสูงถึง 95A มันถูกใช้สำหรับการเชื่อมต่อและทำลายวงจรในระยะทางไกลรวมถึงการเริ่มต้นและการควบคุมมอเตอร์ AC บ่อยครั้ง

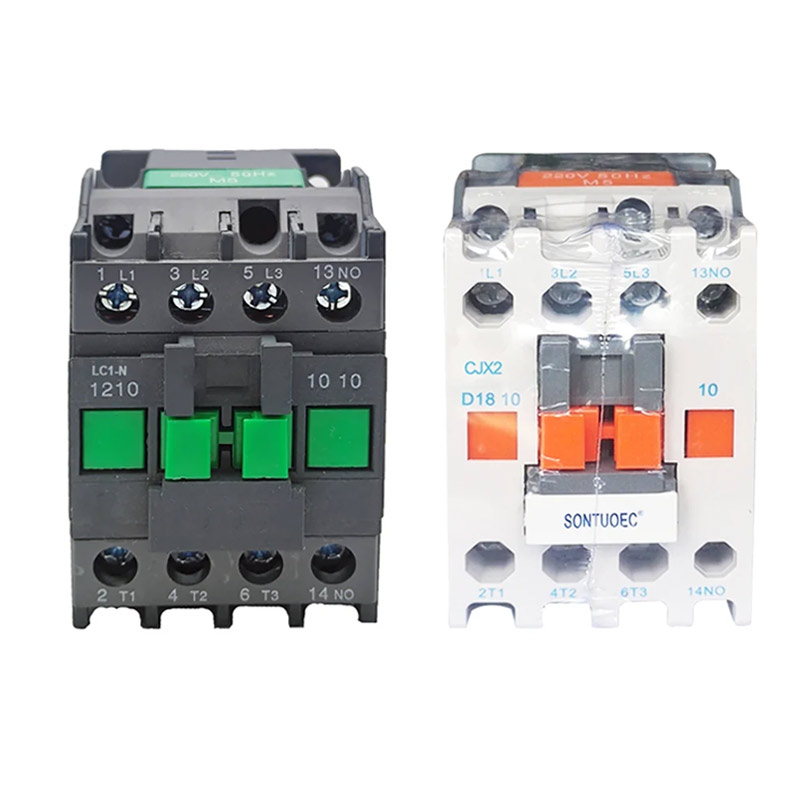

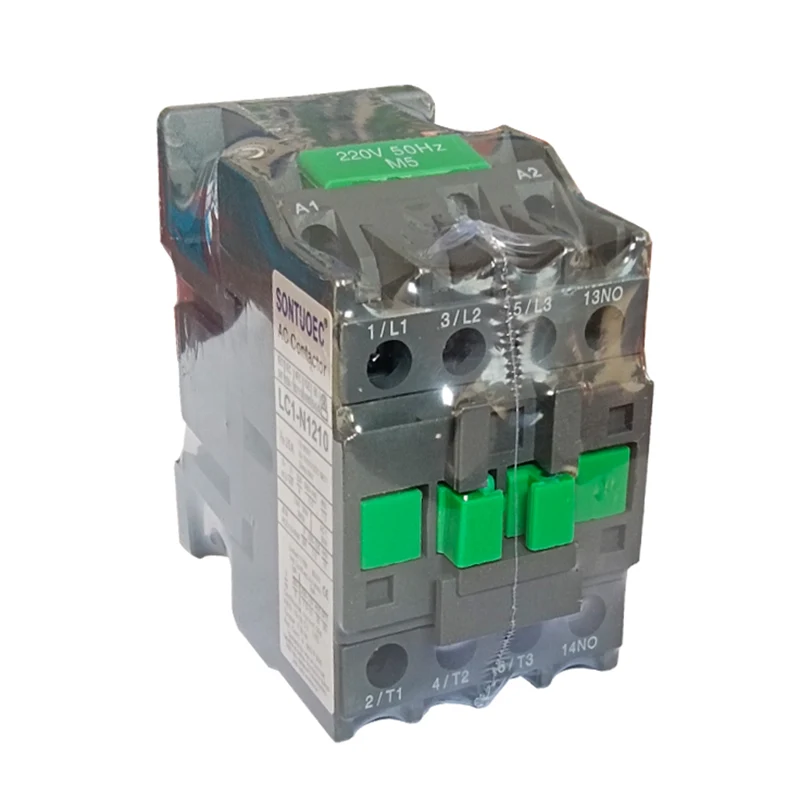

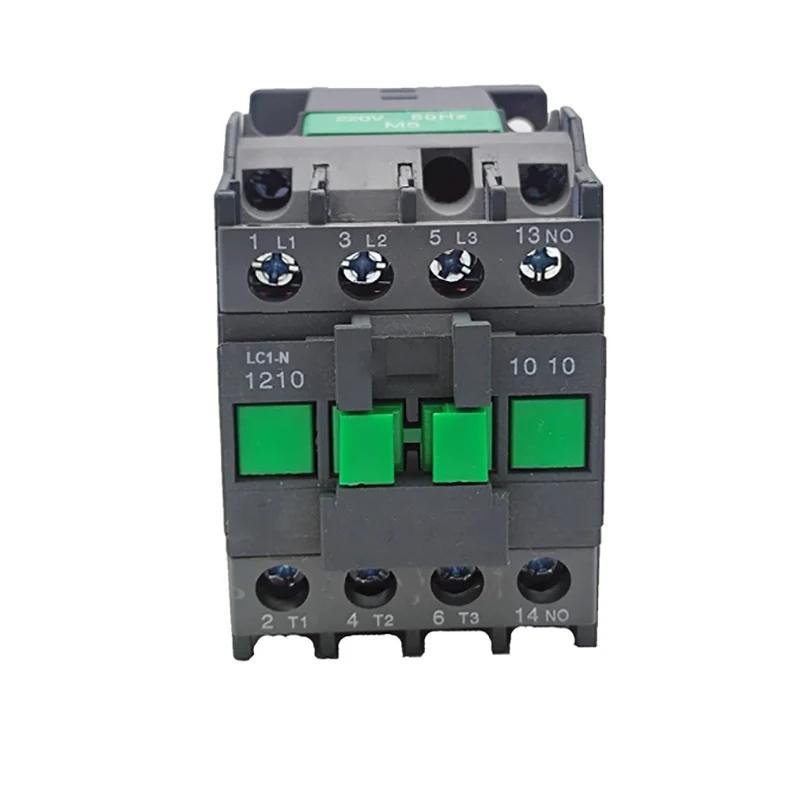

แบบอย่าง:LC1-N1210

ส่งคำถาม

รายละเอียดสินค้า

พิมพ์		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
ให้คะแนนการทำงานเป็นปัจจุบัน (a)	AC3	9	12	18	25	32	40	50	65	80	95
ให้คะแนนการทำงานเป็นปัจจุบัน (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
การจัดอันดับมาตรฐานของ 3 เฟส มอเตอร์ 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
จัดอันดับกระแสความร้อน (a)		20	20	32	40	50	60	80	80	125	125
ชีวิตไฟฟ้า	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
ชีวิตไฟฟ้า	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
ชีวิตเชิงกล (x104)		1000	1000	1000	1000	800	800	800	800	600	600
จำนวนผู้ติดต่อ	3P+NO					3P+NC+NO
จำนวนผู้ติดต่อ	3P+NC					3P+NC+NO

คุณสมบัติเชิงโครงสร้าง

การออกแบบแบบแยกส่วน: คอนแทคเลนส์ LC1-N Type Acptres ใช้การออกแบบแบบแยกส่วนด้วยการผสมผสานฟังก์ชั่นที่สมบูรณ์ซึ่งสะดวกสำหรับผู้ใช้ในการเลือกและรวมตามความต้องการของพวกเขา

ระบบแม่เหล็กไฟฟ้า: รวมถึงขดลวดแม่เหล็กไฟฟ้าและแกนเหล็กซึ่งเป็นส่วนสำคัญของคอนแทคเลนส์โดยอาศัยระบบเพื่อขับรถปิดและตัดการเชื่อมต่อของหน้าสัมผัส

ระบบติดต่อ: รวมถึงการติดต่อหลักและการติดต่อเสริม หน้าสัมผัสหลักใช้ในการเชื่อมต่อและทำลายวงจรหลักและควบคุมกระแสไฟฟ้าขนาดใหญ่ ผู้ติดต่อเสริมอยู่ในวงจรควบคุมเพื่อให้ตรงตามข้อกำหนดของวิธีการควบคุมที่หลากหลาย

ระบบดับเพลิงอาร์ค: ติดตั้งอุปกรณ์ดับเพลิงอาร์คโดยทั่วไปโดยทั่วไปแล้วฝาครอบดินเหนียวแบบร่องยาวกึ่งปิดและติดตั้งวงจรโค้งแม่เหล็กที่แข็งแกร่งเพื่อให้แน่ใจว่าหน้าสัมผัสที่จะทำลายวงจรที่เกิดจากส่วนโค้งนั้นช่วยลดความเสียหายส่วนโค้ง

หลักการของการดำเนินงาน

เมื่อวงจรควบคุมได้รับพลังขดลวดแม่เหล็กไฟฟ้าจะสร้างสนามแม่เหล็กซึ่งดึงดูดแกนเหล็กเพื่อขับหน้าสัมผัสเพื่อปิดดังนั้นจึงเชื่อมต่อวงจรหลักของคอมเพรสเซอร์ เมื่อวงจรควบคุมถูกยกเลิกการใช้พลังงานสนามแม่เหล็กจะหายไปแกนเหล็กจะถูกรีเซ็ตภายใต้การกระทำของสปริงหน้าสัมผัสจะถูกตัดการเชื่อมต่อและวงจรหลักของคอมเพรสเซอร์ก็ถูกตัดการเชื่อมต่อ
