คอนแทคแม่เหล็ก AC

คอนแทคเลนส์ AC ใช้ในเครือข่ายพลังงานของ AC 50Hz หรือ 60Hz สูงถึง 380V สำหรับการใช้งานหรือสลับอุปกรณ์ควบคุมตัวเก็บประจุ LV ในวงจรพลังงานปฏิกิริยา LV ด้วยอุปกรณ์ antisurge มันสามารถลดผลกระทบของการปิดตัวลงและป้องกันการโอเวอร์โหลดเมื่อแตก

ส่งคำถาม

รายละเอียดสินค้า

พิมพ์		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
ให้คะแนนการทำงานเป็นปัจจุบัน (a)	AC3	9	12	18	25	32	40	50	65	80	95
ให้คะแนนการทำงานเป็นปัจจุบัน (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
การจัดอันดับมาตรฐานของ 3 เฟส มอเตอร์ 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
จัดอันดับกระแสความร้อน (a)		20	20	32	40	50	60	80	80	125	125
ชีวิตไฟฟ้า	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
ชีวิตไฟฟ้า	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
ชีวิตเชิงกล (x104)		1000	1000	1000	1000	800	800	800	800	600	600
จำนวนผู้ติดต่อ	3P+NO					3P+NC+NO
จำนวนผู้ติดต่อ	3P+NC					3P+NC+NO

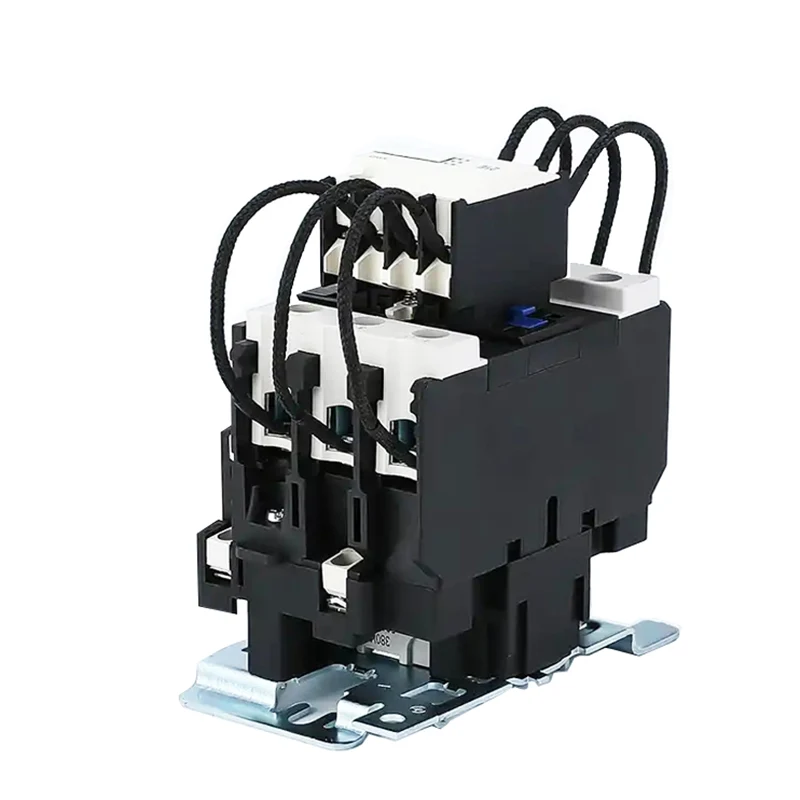

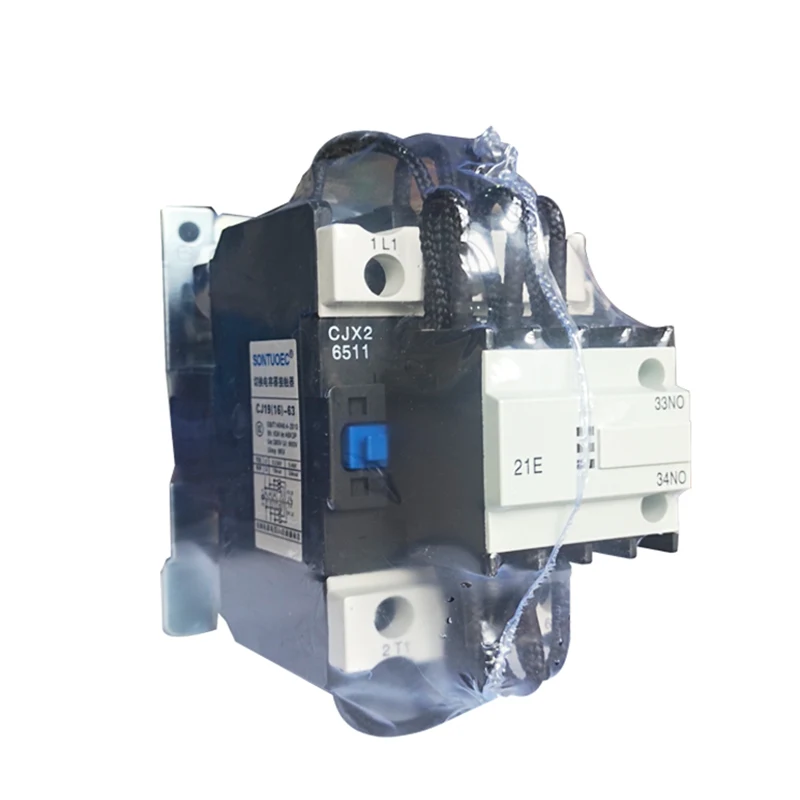

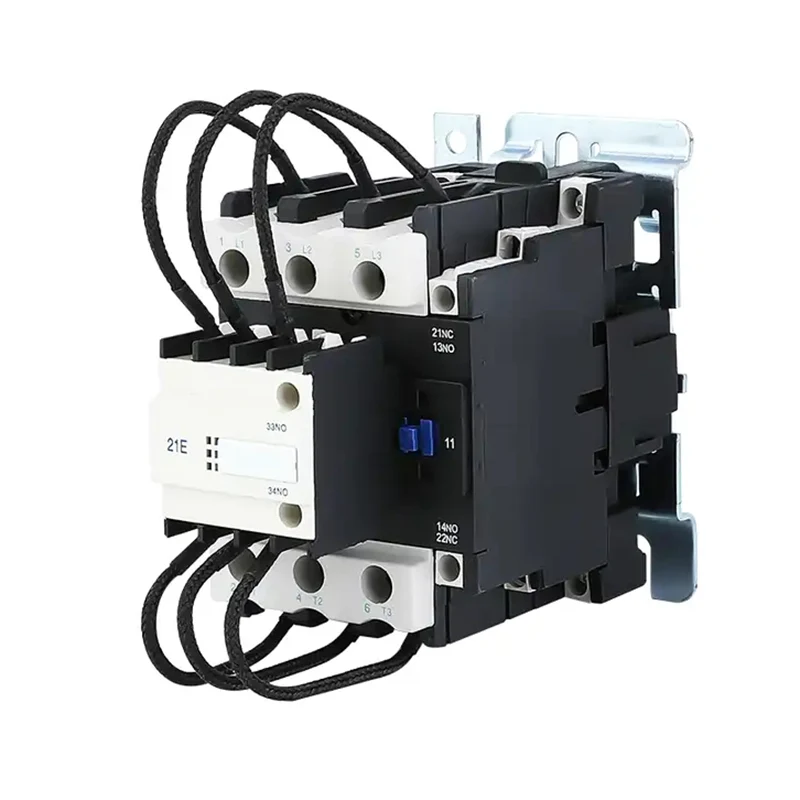

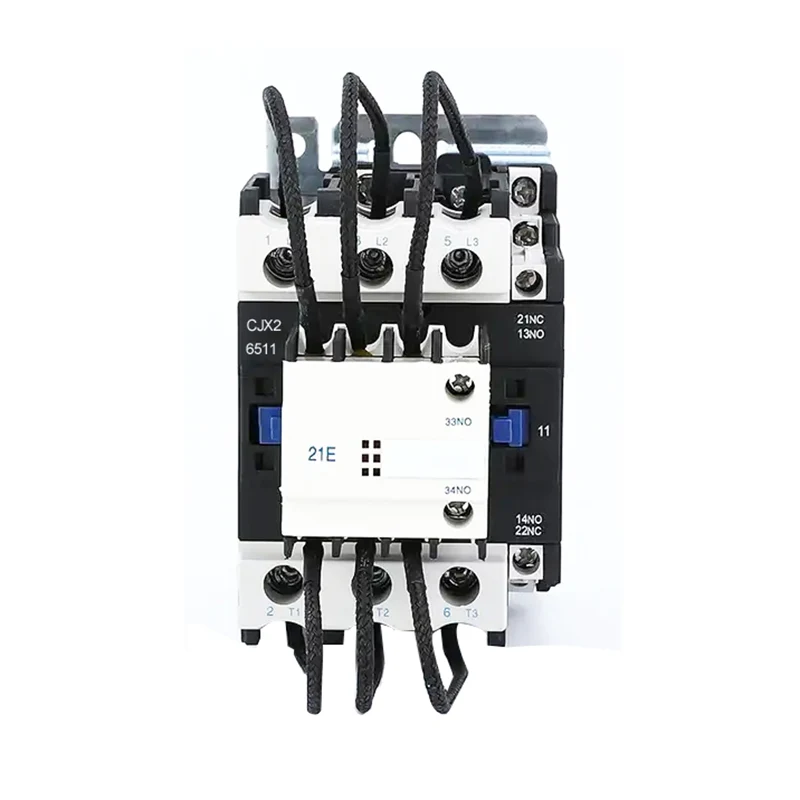

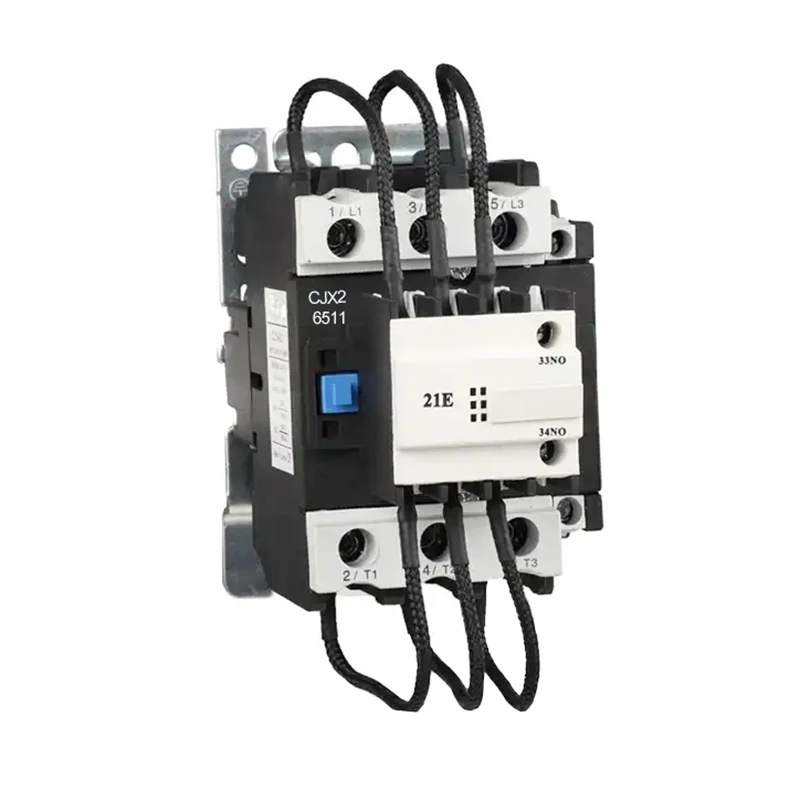

คอนแทคเลนตัวเก็บประจุ SCJ19 ใช้ในเครือข่ายพลังงานของ AC 50Hz หรือ 60Hz สูงถึง 380V สำหรับการทำงานหรือสลับอุปกรณ์ควบคุมตัวเก็บประจุ LV ในวงจรพลังงานปฏิกิริยา LV ด้วยอุปกรณ์ antisurge มันสามารถลดผลกระทบของการปิดตัวลงและป้องกันการโอเวอร์โหลดเมื่อแตก

หลักการปฏิบัติการ

หลักการปฏิบัติการของคอนแทคแม่เหล็ก AC ขึ้นอยู่กับการเหนี่ยวนำแม่เหล็กไฟฟ้าและแรงแม่เหล็ก เมื่อขดลวดมีพลังสนามแม่เหล็กที่สร้างขึ้นจะดึงดูดแกนเหล็กและปิดหน้าสัมผัสจึงเปิดวงจร เมื่อขดลวดถูกยกเลิกการใช้พลังงานสนามแม่เหล็กจะหายไปแกนเหล็กจะรีเซ็ตภายใต้การกระทำของสปริงหน้าสัมผัสจะแตกและวงจรถูกตัดการเชื่อมต่อ ด้วยวิธีนี้คอนแทคเลนส์ AC ตระหนักถึงการควบคุมของวงจร AC

โครงสร้างและองค์ประกอบ

คอนแทคแม่เหล็ก AC ส่วนใหญ่ประกอบด้วยส่วนต่อไปนี้:

ระบบแม่เหล็กไฟฟ้า: รวมถึงส่วนประกอบต่าง ๆ เช่นขดลวดแกนและเกราะซึ่งเป็นส่วนสำคัญสำหรับการสร้างสนามแม่เหล็กและการกระทำของแม่เหล็ก

ระบบติดต่อ: รวมถึงการติดต่อหลักและการติดต่อเสริมซึ่งใช้ในการเปิดและปิดวงจร ผู้ติดต่อหลักมักจะใช้เพื่อพกพากระแสขนาดใหญ่ในขณะที่ผู้ติดต่อเสริมใช้เพื่อรับรู้ฟังก์ชั่นการควบคุมที่หลากหลาย

อุปกรณ์ดับเพลิงอาร์ค: ใช้เพื่อดับส่วนโค้งเมื่อผู้ติดต่อถูกตัดการเชื่อมต่อป้องกันไม่ให้อาร์คสร้างความเสียหายให้กับการติดต่อ

ส่วนประกอบอื่น ๆ : เช่นสปริง, วงเล็บ, ตัวเรือน ฯลฯ ถูกใช้เพื่อแก้ไขและสนับสนุนส่วนประกอบเพื่อให้แน่ใจว่าการทำงานปกติของคอนแทคเตอร์

คุณสมบัติโครงสร้าง

1. คอนแทคที่ประกอบเข้ากับความต้านทานที่ จำกัด ในปัจจุบันสามารถ จำกัด การสลับการสลับเข้าด้วยกันภายในค่าที่อนุญาต

2. คอนแทคเลนทนั้นทำหน้าที่โดยตรงกับโครงสร้างการแตกหักกลไกการทำหน้าที่เป็นว่องไวและตรวจสอบด้วยมือโครงสร้างขนาดกะทัดรัดเพื่อแทนที่หน้าสัมผัส

3. บล็อกการเดินสายไฟป้องกันโดยฝาครอบปลอดภัยและเชื่อถือได้

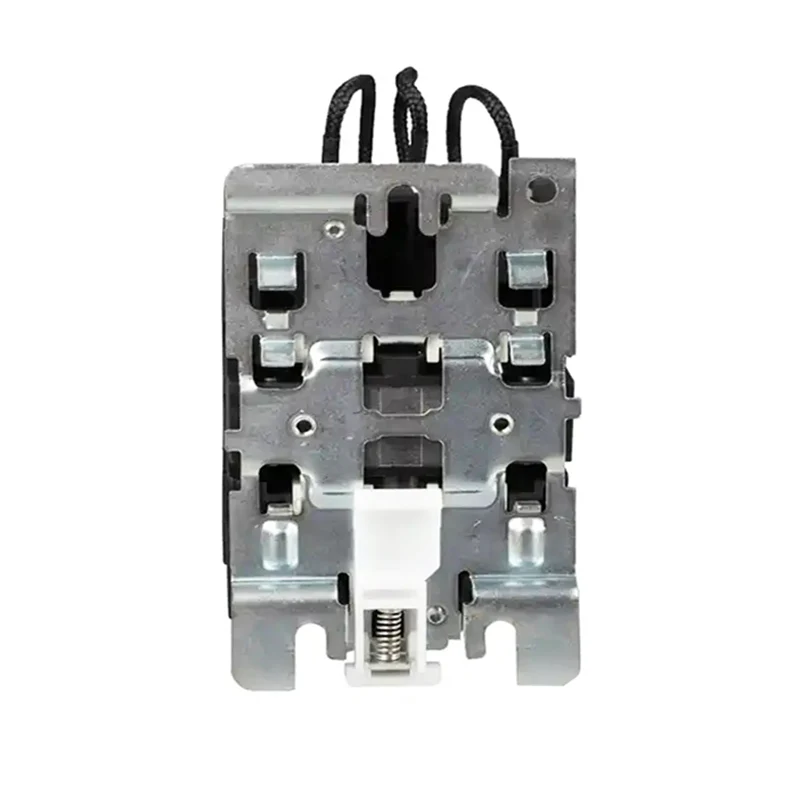

4. สามารถติดตั้งด้วยสกรูหรือรางมาตรฐาน 35/75 มม.

เงื่อนไขการทำงานและการติดตั้ง

(1) อุณหภูมิโดยรอบ: -5 ℃- +40 ℃อุณหภูมิเฉลี่ยไม่ควรสูงกว่า +35 ℃ใน 24 ชั่วโมง

(2) สภาวะบรรยากาศ: บรรยากาศความชื้นรอบข้างต่ำกว่า 50% เมื่อ +40 ℃ความชื้นรอบข้างสามารถสูงขึ้นในอุณหภูมิที่ต่ำกว่า ในเดือนที่เปียกชื้นโดยเฉลี่ยอุณหภูมิต่ำสุด + 25 ℃สำหรับค่าเฉลี่ยที่มีความชื้นสัมพัทธ์สูงสุดคือ 90%และพิจารณาการเปลี่ยนแปลงอุณหภูมิและเกิดขึ้นเนื่องจากผลิตภัณฑ์บนพื้นผิวของเจล

(3) ระดับความสูงไม่สูงกว่า 2,000 เมตรเมื่อติดตั้ง

(4) คลาสมลพิษ: 3 ชั้นเรียน

(5) คลาสการติดตั้ง: III

(6) เงื่อนไขการติดตั้ง: พื้นผิวการติดตั้งและความชันของระนาบแนวตั้งไม่เกิน± 5 °และไม่มีผลกระทบอย่างมีนัยสำคัญและการสั่นสะเทือน

คุณสมบัติหลัก

การทำงานที่เชื่อถือได้: คอนแทคแม่เหล็ก AC ทำจากวัสดุคุณภาพสูงและกระบวนการผลิตขั้นสูงซึ่งมีความน่าเชื่อถือและความเสถียรสูง

อายุการใช้งานที่ยาวนาน: ระบบการติดต่อทำจากวัสดุที่ทนต่อการสึกหรอซึ่งสามารถทนต่อแรงกระแทกในปัจจุบันและแรงดันไฟฟ้าขนาดใหญ่ยืดอายุการใช้งาน

ง่ายต่อการบำรุงรักษา: โครงสร้างได้รับการออกแบบอย่างสมเหตุสมผลง่ายต่อการแยกชิ้นส่วนและซ่อมแซมลดค่าใช้จ่ายในการบำรุงรักษา

ข้อกำหนดต่าง ๆ : เพื่อตอบสนองความต้องการของผู้ใช้ที่แตกต่างกันคอนแทคแม่เหล็ก AC มีข้อกำหนดและแบบจำลองที่หลากหลายให้เลือกรวมถึงระดับปัจจุบันที่แตกต่างกันระดับแรงดันไฟฟ้าและการกำหนดค่าการติดต่อเสริม
