ตัวควบคุมแรงดันไฟฟ้า

ตัวควบคุมแรงดันไฟฟ้าของซัพพลายเออร์ของซัพพลายเออร์จะปรับแรงดันไฟฟ้าอินพุตผ่านวงจรหรือกลไกภายในเพื่อให้แน่ใจว่าแรงดันเอาต์พุตจะเสถียร อุปกรณ์นี้มีบทบาทสำคัญในระบบจ่ายไฟทำงานควบคู่กับส่วนประกอบต่าง ๆ เช่นวงจรเรียงกระแสตัวกรองอิเล็กทรอนิกส์ ฯลฯ เพื่อให้แรงดันไฟฟ้าที่เสถียรแก่ไมโครโปรเซสเซอร์ส่วนประกอบอิเล็กทรอนิกส์ ฯลฯ

ส่งคำถาม

รายละเอียดสินค้า

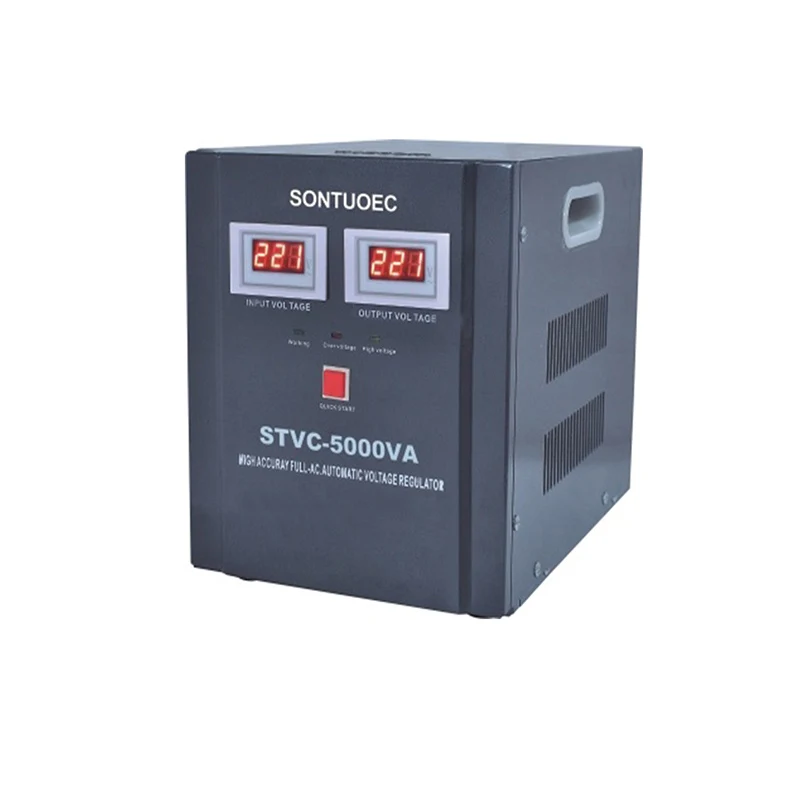

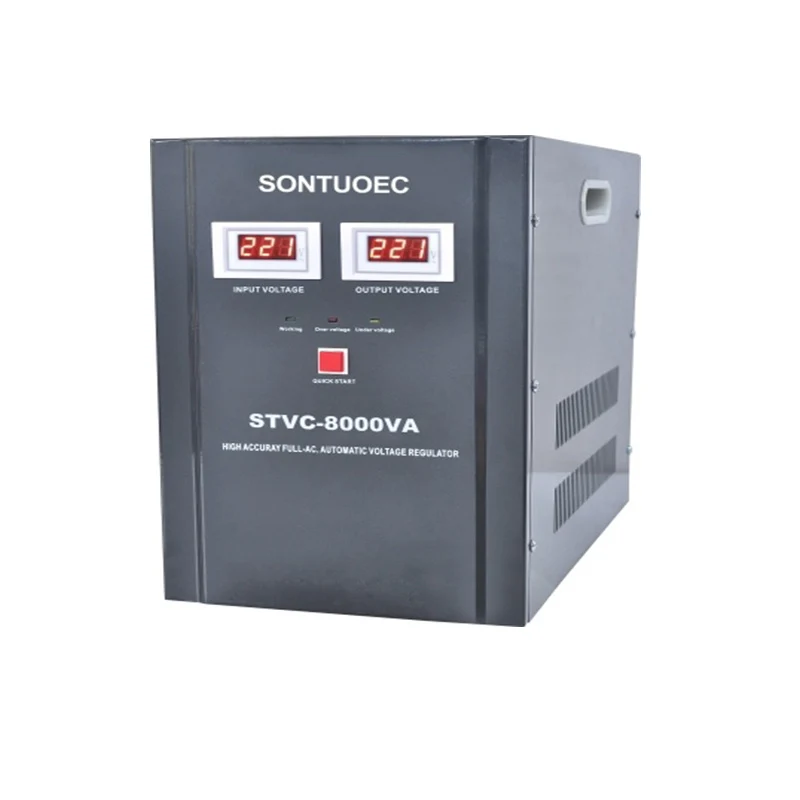

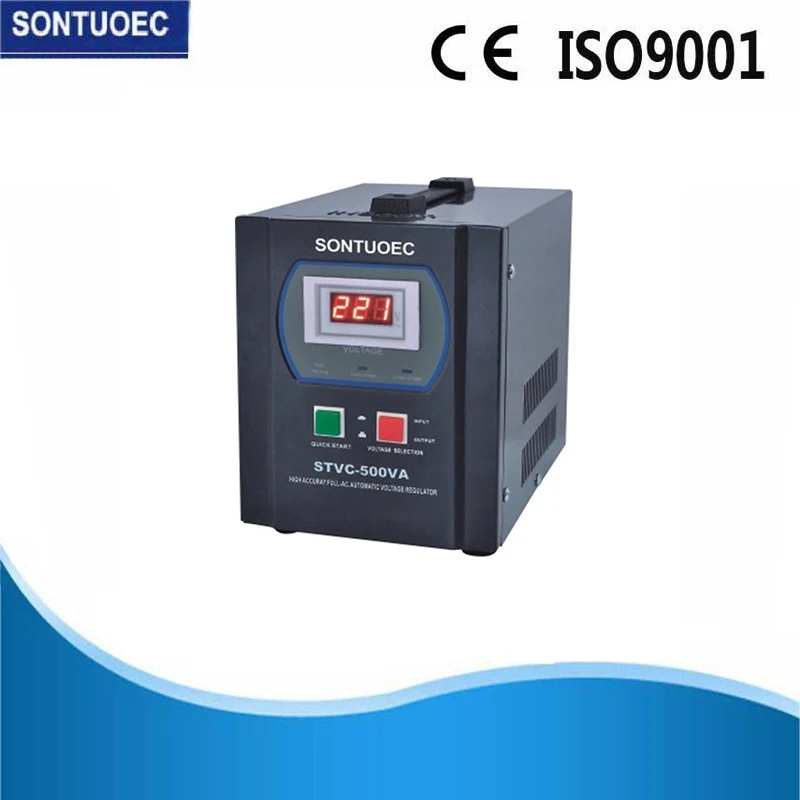

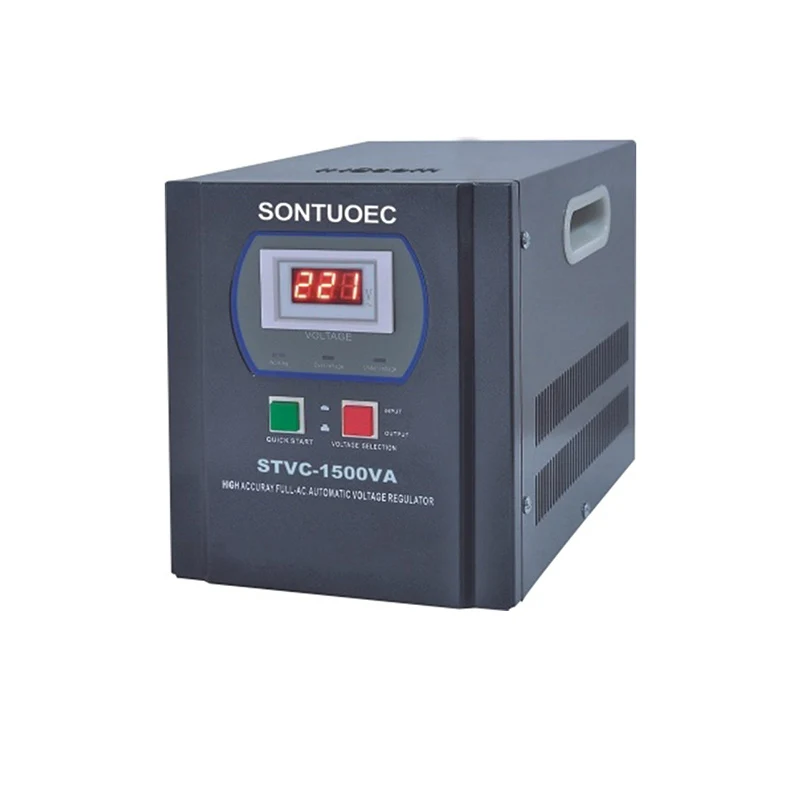

แบบอย่าง		STVC
ข้อมูลจำเพาะ:		500VA; 1000VA; 1500VA; 2000VA; 5000VA; 6000VA; 8000VA; 10,000VA,
เทคโนโลยี		CPU Digital Circuit +Motor
ป้อนข้อมูล	ช่วงแรงดันไฟฟ้าอินพุต	130V-250V
ป้อนข้อมูล	ความถี่อินพุต	50/60Hz
เอาท์พุท	แรงดันเอาต์พุต	220VAC
เอาท์พุท	ความแม่นยำเอาต์พุต	± 3%
ประสิทธิภาพ		98%
ขั้นตอน		ขั้นตอนเดียว
สถานะการแสดง LCD		แรงดันไฟฟ้า/แรงดันเอาต์พุต
สถานะการแสดง LCD		LCD สีน้ำเงิน; การระบุเฟส A, B และ C แรงดันไฟฟ้าอินพุต และแรงดันเอาต์พุต
		กดสวิตช์สำหรับ 2 วินาทีจอแสดงผล LCD จะ เปลี่ยนเพื่อแสดงสถานะการทำงานของ PDR รวมถึง
		อุณหภูมิของหม้อแปลงสำหรับแต่ละเฟสปกติ / ผิดปกติ
การป้องกัน	การป้องกันแรงดันไฟฟ้าสูง	ใช่
	การป้องกันแรงดันไฟฟ้าต่ำ	ใช่
	การป้องกันโอเวอร์โหลด	ใช่
	การป้องกันอุณหภูมิสูง	ใช่
	การป้องกันวงจร	เบรกเกอร์
ระบบระบายความร้อนอัจฉริยะ		ใช่
มาตรฐานความปลอดภัย		n/m
เงื่อนไขการดำเนินงาน	อุณหภูมิการทำงาน	-10ºC ~+40ºC
	อุณหภูมิการจัดเก็บ	-15-45 ° C
	การดำเนินงานความชื้นสัมพัทธ์	10%RH-102%rh
มิติ	ขนาดเครื่อง (มม.)
มิติ	น้ำหนักหน่วย (kgs)

ความเบี่ยงเบนความเบี่ยงเบน	1-3%(ปรับได้)
ความถี่	50/60Hz
ประสิทธิภาพ	≥98%
เวลาตอบสนอง	≤1s
ความต้านทานฉนวน	≥5mΩ
มากเกินไป	กระแสเงินสองเท่าหนึ่งนาทีหนึ่งนาที
การบิดเบือนรูปคลื่น	คลังสินค้าที่ไม่ได้เป็นช่องว่าง
ปกป้อง	แรงดันไฟฟ้าเกินกระแสขาดเฟส

หลักการปฏิบัติการของตัวควบคุมแรงดันไฟฟ้าสามารถใช้เทคนิคและการออกแบบที่หลากหลายรวมถึง แต่ไม่ จำกัด เฉพาะสิ่งต่อไปนี้:

วงจรควบคุมแรงดันไฟฟ้าแบบง่าย: รับรู้โดยการเชื่อมต่อแบบซีรีย์ของตัวต้านทานและไดโอด เนื่องจากเส้นโค้งแรงดันไฟฟ้าแบบลอการิทึมของไดโอดแรงดันไฟฟ้าข้ามไดโอดจะเปลี่ยนเล็กน้อยเมื่อการเปลี่ยนแปลงกระแสอินพุต วงจรนี้เหมาะสำหรับการใช้งานที่ไม่ต้องการความแม่นยำและประสิทธิภาพของแรงดันไฟฟ้าสูง

ลูปควบคุมข้อเสนอแนะเชิงลบ: โดยการเปรียบเทียบแรงดันไฟฟ้าจริงกับแรงดันอ้างอิงคงที่ค่าข้อผิดพลาดจะถูกขยายและส่งไปยังตัวควบคุมแรงดันไฟฟ้าและเอาต์พุตจะถูกปรับเพื่อให้ค่าข้อผิดพลาดเล็กลง รูปแบบการควบคุมข้อเสนอแนะเชิงลบและปรับปรุงความแม่นยำของการควบคุมแรงดันไฟฟ้า

กลไกทางไฟฟ้า: สัญญาณการตรวจจับถูกใช้เพื่อสร้างแม่เหล็กไฟฟ้าสำหรับการทำให้เสถียรของแรงดันไฟฟ้า เมื่อแรงดันไฟฟ้าเพิ่มขึ้นกระแสไฟฟ้าจะเพิ่มขึ้นแม่เหล็กไฟฟ้าจะดึงดูดแกนเหล็กและสวิตช์เชิงกลที่เชื่อมต่อกับแกนเหล็กแตกทำให้แรงดันตก และในทางกลับกัน

การทำงาน:

ตัวควบคุมแรงดันไฟฟ้าของตัวควบคุมแรงดันไฟฟ้าเป็นตัวปรับเปลี่ยน autoTransformer ที่ปรับได้อย่างต่อเนื่องพร้อมอัตราส่วนการเลี้ยว เมื่อแปรงตัวควบคุมแรงดันไฟฟ้าเลื่อนไปตามพื้นผิวขัดเงาของขดลวดโดยใช้เพลาหลักล้อมือและที่ยึดแปรงอัตราส่วนการเลี้ยวสามารถเปลี่ยนได้อย่างต่อเนื่อง ดังนั้นแรงดันเอาต์พุตจะถูกปรับอย่างราบรื่นจากศูนย์ถึงสูงก่อนหน้า

การปรับตัว:

หน่วยงานกำกับดูแลชุดมีลักษณะของรูปคลื่นที่ไม่บิดเบี้ยวขนาดเล็กน้ำหนักเบาประสิทธิภาพสูงการใช้งานที่สะดวกประสิทธิภาพที่เชื่อถือได้และการทำงานระยะยาว พวกเขาใช้สำหรับการควบคุมแรงดันไฟฟ้า, การควบคุมอุณหภูมิ, การหรี่แสง, การควบคุมพลังงาน, ฯลฯ , เครื่องมือวัดโลหะ, การผลิตไฟฟ้า, อุตสาหกรรมแสง, การทดลองทางวิทยาศาสตร์, สาธารณูปโภค, เครื่องใช้ในครัวเรือน, การควบคุมอุณหภูมิ, การหรี่แสงและการควบคุมพลังงานเป็นต้นเป็นตัวควบคุมแรงดันไฟฟ้า AC ในอุดมคติ

1. อุณหภูมิอุณหภูมิ: อุณหภูมิสูงสุด + 40 ºCอุณหภูมิต่ำสุด -15 ºC

2. ความสูง: ระดับความสูงที่ติดตั้งตัวควบคุมไม่เกิน 1,000 เมตร

3. ความชื้นในอากาศที่สัมพันธ์กัน: ความชื้นสัมพัทธ์เฉลี่ยรายเดือนของเดือนเปียกคือ 90%และอุณหภูมิเฉลี่ยของเดือนคือรูปคลื่นแรงดันไฟฟ้าแรงดันไฟฟ้า 25 ºC:

4. รูปคลื่นแรงดันไฟฟ้าของแหล่งจ่ายไฟเป็นคลื่นไซน์หรือคล้ายกับคลื่นไซน์ไซต์ติดตั้งนั้นปราศจากก๊าซไอระเหยสารเคมีฝุ่นละอองสิ่งสกปรกและสื่อระเบิดและก้าวร้าวอื่น ๆ ที่ส่งผลกระทบต่อฉนวนกันความร้อนอย่างจริงจัง

5. สถานที่ติดตั้งควรไม่มีการสั่นสะเทือนอย่างรุนแรงและกระแทก

6. การใช้งาน

บันทึก! -Selection: เคล็ดลับผลิตภัณฑ์ควบคุมนี้ไม่สามารถใช้แบบขนานได้

หนึ่งซีรี่ส์: จาก: 500VA ถึง 10,000 วาซีซีรีส์; ขั้นตอนเดียว
