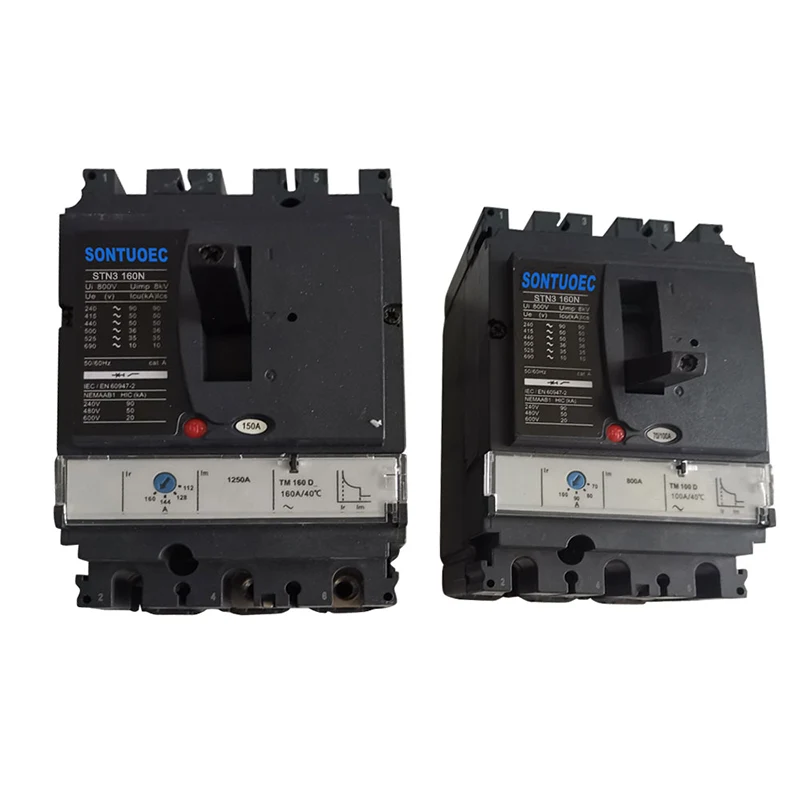

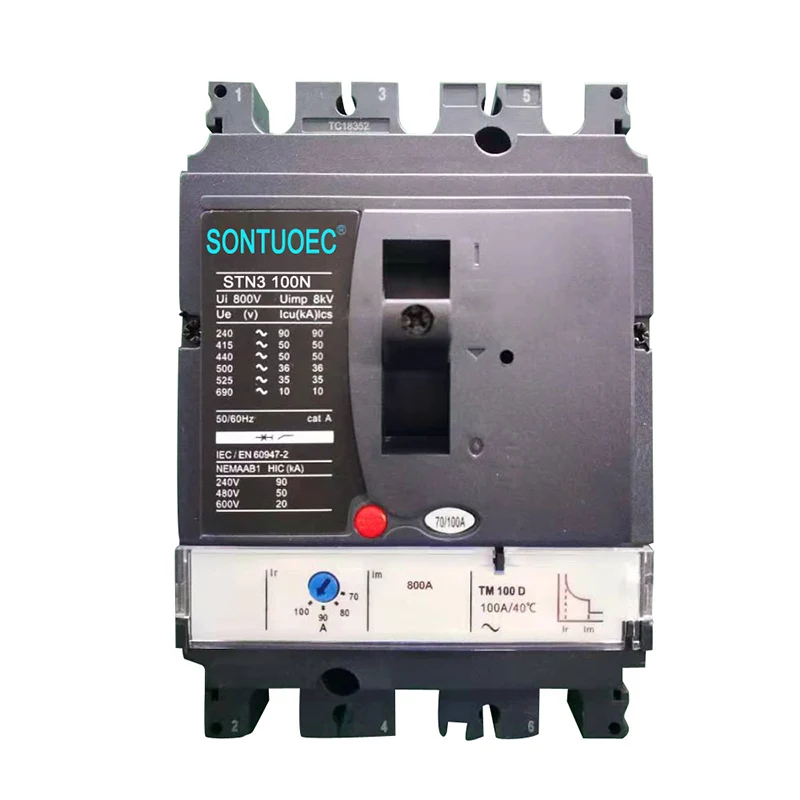

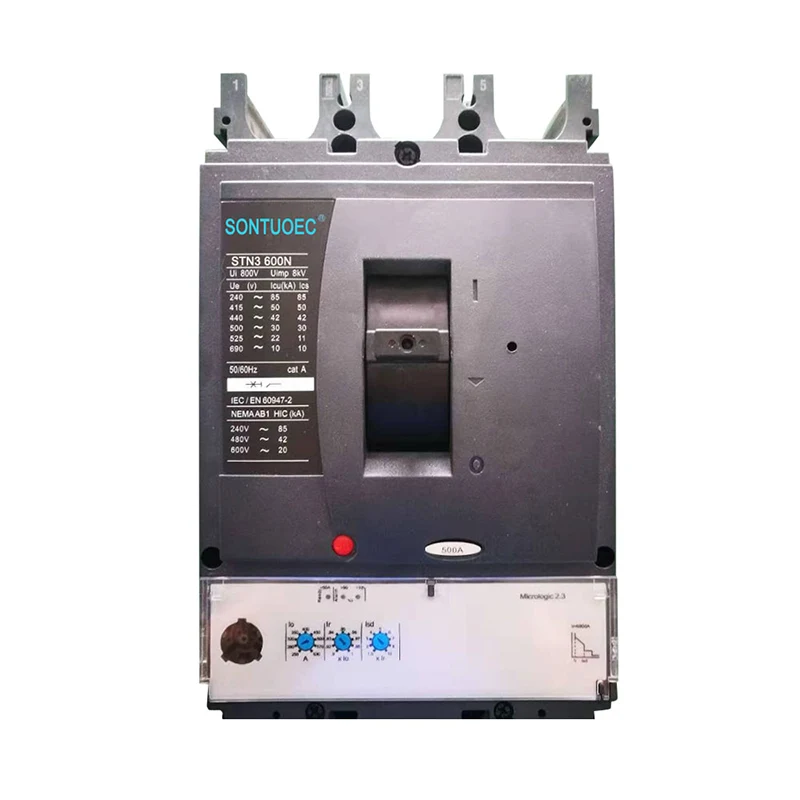

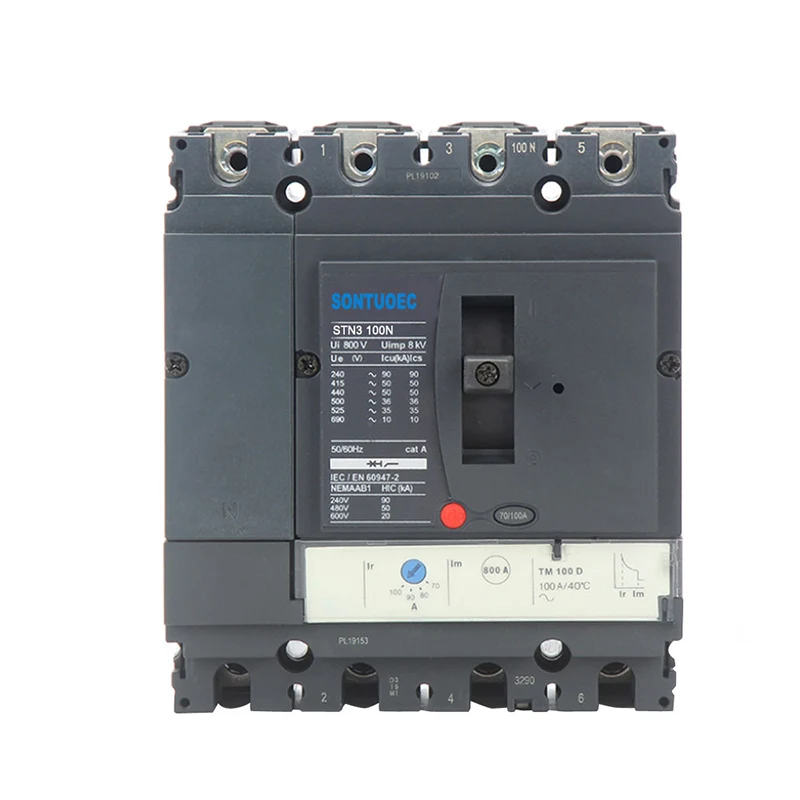

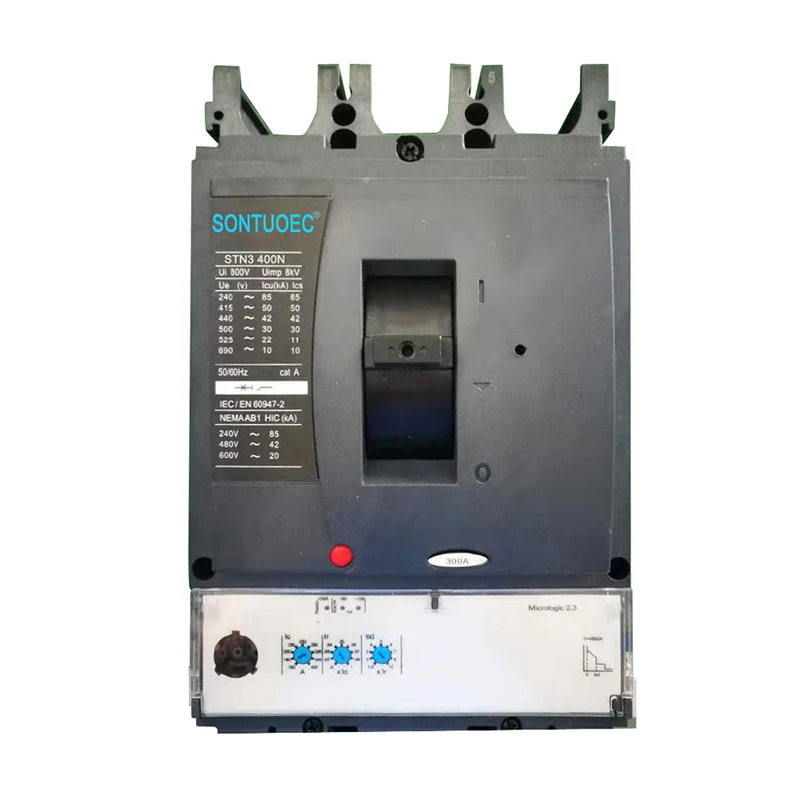

เบรกเกอร์เคสตัวขึ้นรูป STN3

เบรกเกอร์เคสเคสแบบขึ้นรูปแบบ STN3 เป็นวิธีแก้ปัญหาที่เชื่อถือได้และขั้นสูงสำหรับการป้องกันไฟฟ้าในการใช้งานต่างๆ การออกแบบขนาดกะทัดรัดคุณสมบัติการป้องกันที่ครอบคลุมและความสามารถในการสื่อสารทำให้เป็นตัวเลือกที่เหมาะสำหรับระบบไฟฟ้าที่ทันสมัย

แบบอย่าง:STN3

ส่งคำถาม

รายละเอียดสินค้า

ข้อกำหนด	stn3 100				STN3 160				STN3 250				STN3 400				STN3 630
เฟรมปัจจุบัน (a)	100				160				250				400				630
จำนวนเสา	3		4		3		4		3		4		3		4		3		4
ความสามารถในการทำลายขั้นสูงสุด (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (จาก)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
แรงดันฉนวนกันความร้อนจัดอันดับ	AC800V
คะแนนแรงดันไฟฟ้าทำงาน	AC690V
กระแสไฟฟ้า, การสะดุดความร้อน, TMD, A	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
กระแสไฟฟ้าที่ได้รับการจัดอันดับ, การสะดุดอิเล็กทรอนิกส์, ไมค์, ก	40, 100				40, 100, 160				100, 160, 250				250,				250, 400
													400				630
เสริมการแจ้งเตือนอุปกรณ์เสริมความผิดพลาด	หรือ/sd/sde/sdx
Shunt & Under Voltage Coil	MX/MN
ชีวิตเชิงกล	50000				40000				20000				15000				15000
ชีวิตไฟฟ้า	30000				20000				10000				6000				4000

หมายเลขรุ่น	STN3
มาตรฐาน:	IEC 60947-2
สื่อกลาง	อากาศ
โครงสร้าง	MCCB
พิมพ์	เบรกเกอร์เคส Case Moulede
การรับรอง	CE
การอนุมัติ	CE, ISO9001
เวลาจัดส่ง	ภายใน 20 วัน
ข้อมูลจำเพาะ	63a-630a
ต้นทาง	Wenzhou Zhanjiang
กำลังการผลิต	2000pieces/สัปดาห์
ความเร็ว	เบรกเกอร์ประเภทปกติ
การติดตั้ง	ที่ตายตัว
หมายเลขเสา	3p 4p
การทำงาน	เบรกเกอร์ทั่วไป การป้องกันความล้มเหลวของวงจรเบรกเกอร์ การป้องกันกระแสเกิน
ราคา	ราคาโรงงาน
เวลารับประกัน	12 เดือน
แพ็คเกจขนส่ง	กล่องด้านใน/กล่อง
เครื่องหมายการค้า	Esoueeec, WZSCEC, ESUTUNE, IMDEC
รหัส HS	8536200000

คุณสมบัติที่สำคัญ

•การป้องกันและฟังก์ชั่น: เบรกเกอร์เหล่านี้ให้การป้องกันที่ครอบคลุมสำหรับระบบไฟฟ้ารวมถึงการโอเวอร์โหลดและการป้องกันการลัดวงจร พวกเขาได้รับการออกแบบมาเพื่อตัดการเชื่อมต่อวงจรโดยอัตโนมัติเมื่อเกิดความผิดพลาดป้องกันความเสียหายต่ออุปกรณ์และสร้างความมั่นใจในความปลอดภัย

•กระแสไฟฟ้าของเชลล์และกระแสไฟฟ้า: กระแสเชลล์ (เช่น 160N) ระบุความสามารถในการขัดจังหวะการขยายที่ขยายได้สูงสุดของตัวเรือนเบรกเกอร์ กระแสไฟฟ้าที่ได้รับการจัดอันดับ (เช่น 100A) เป็นกระแสการทำงานปกติสูงสุดวงจรไม่ควรเกินเพื่อป้องกันการสะดุดเนื่องจากกระแสเกิน

•การกำหนดค่าเสา: มีอยู่ในการกำหนดค่า 3-Pole (3P) และ 4-Pole (4P) เหมาะสำหรับระบบไฟฟ้าและแอปพลิเคชันที่แตกต่างกัน

•หน่วยการเดินทางอิเล็กทรอนิกส์: หน่วยการเดินทางอิเล็กทรอนิกส์ขั้นสูงให้ความสามารถในการวัดและการสื่อสารที่แม่นยำช่วยให้สามารถตรวจสอบแบบเรียลไทม์และการวินิจฉัยพารามิเตอร์ไฟฟ้า

•การออกแบบขนาดกะทัดรัด: โดยเฉพาะอย่างยิ่งซีรี่ส์ NSX ขนาดกะทัดรัดเป็นที่รู้จักกันดีสำหรับการออกแบบขนาดกะทัดรัดซึ่งรวมประสิทธิภาพการใช้พลังงานการวัดการจัดการและเครื่องมือสื่อสาร

แอปพลิเคชัน

•การใช้งานในอุตสาหกรรม: ใช้กันอย่างแพร่หลายในการตั้งค่าอุตสาหกรรมสำหรับการแจกจ่ายและปกป้องพลังงานไฟฟ้าไปยังอุปกรณ์และเครื่องจักรต่างๆ

•พลังงานและโครงสร้างพื้นฐาน: เหมาะสำหรับการใช้งานในเครือข่ายการกระจายพลังงานและโครงการโครงสร้างพื้นฐาน

•เชิงพาณิชย์และที่อยู่อาศัย: ยังใช้ในอาคารพาณิชย์และที่อยู่อาศัยสำหรับระบบการกระจายหลักและรอง

คุณสมบัติเพิ่มเติมของซีรี่ส์ NSX ขนาดกะทัดรัด

•การป้องกันขั้นสูง: คุณสมบัติเช่นหน้าสัมผัสการหมุนสองครั้งและการสะดุดพลังงานทำให้มั่นใจได้ว่าการป้องกันที่เชื่อถือได้จากความผิดพลาด

•การประสานงานแบบเลือก: การเลือกที่ดีขึ้นช่วยรักษาความต่อเนื่องของแหล่งจ่ายไฟไปยังวงจรที่ไม่ได้รับผลกระทบในระหว่างความผิดพลาด

•ความสามารถในการสื่อสาร: โมดูลการสื่อสาร Modbus และ BSCM (โมดูลควบคุมสถานะเบรกเกอร์) เปิดใช้งานการส่งข้อมูลระหว่างเบรกเกอร์วงจรและระบบการกำกับดูแล

•การแสดงผลและการตรวจสอบ: LED "พร้อม" และตัวชี้วัดอื่น ๆ ให้ข้อมูลสถานะแบบเรียลไทม์ในขณะที่หน่วยแสดงผลประตูตู้ FDM121 สามารถแสดงพารามิเตอร์ที่วัดได้ต่างๆ

•การบำรุงรักษาและการกำหนดค่า: ตัวบ่งชี้การบำรุงรักษาแสดงการสึกหรอบนหน้าสัมผัสโปรไฟล์โหลดและจำนวนการทำงานช่วยในการบำรุงรักษาทำนาย
