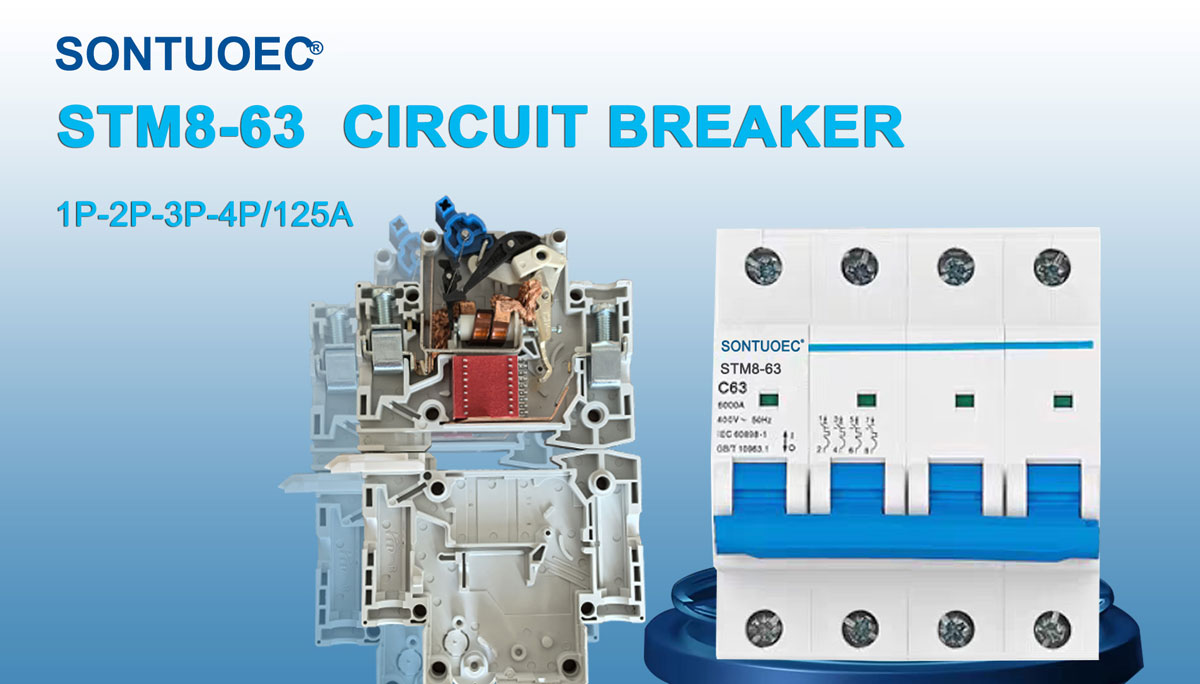

STM8-63 เบรกเกอร์วงจรขนาดเล็ก 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec เป็นหนึ่งในซัพพลายเออร์/ผู้ผลิตของจีนที่เชี่ยวชาญในการผลิตเครื่องใช้ไฟฟ้าขนาดเล็กต่างๆ STM8-63 วงจรขนาดเล็ก Breaker 6ka 1p 2p 3p 3p 4p 16a 230/400v มีคุณสมบัติของโครงสร้างขั้นสูง มันเหมาะสำหรับระบบพลังงานของ AC 50/60Hz แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 230/400V และปัจจุบันมีการจัดอันดับสูงถึง 63A ส่วนใหญ่จะถูกนำไปใช้ที่อาคารสำนักงานที่อยู่อาศัยสำหรับแสงการกระจายพลังงานและการโอเวอร์โหลดและการป้องกันการลัดวงจรของอุปกรณ์ โดยปกติจะสามารถใช้เป็นระบบการถ่ายโอนพลังงานที่ไม่บ่อย มันสอดคล้องกับมาตรฐาน IEC60898-1

แบบอย่าง:STM8-63

ส่งคำถาม

รายละเอียดสินค้า

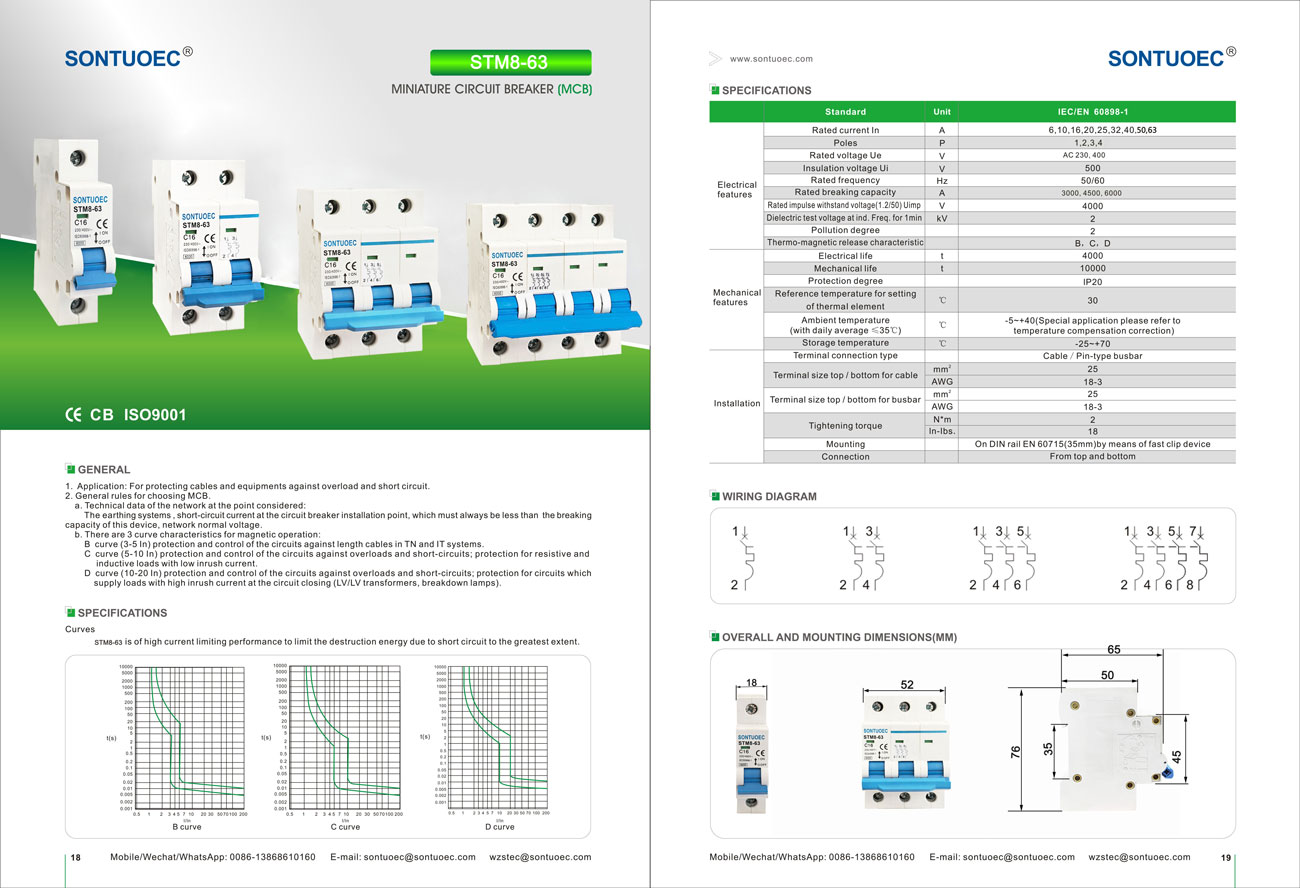

ข้อมูลจำเพาะ:

	มาตรฐาน		IEC/EN 60898-1
คุณสมบัติทางไฟฟ้า	ได้รับคะแนน กระแสไฟใน	A	1,2,4,6,10,16,20,25,32,40,50,63
	เสา	P	1,2,3,4
	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ue	V	AC 230, 400
	แรงดันไฟฟ้าฉนวน UI	V	500
	ความถี่ที่ได้รับการจัดอันดับ	Hz	50/60
	ความสามารถในการทำลายอันดับ	A	3000, 4500, 6000
	จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (1.2/50) UIMP	V	4000
	แรงดันไฟฟ้าทดสอบอิเล็กทริกที่ Ind.freq.for 1 นาที	KV	2
	ระดับมลพิษ		2
	ลักษณะการปลดปล่อยเทอร์โม-แม่เหล็ก		B, C, D
คุณสมบัติเชิงกล	เกี่ยวกับไฟฟ้า ชีวิต	t	4000
	ชีวิตเชิงกล	t	10000
	ระดับการป้องกัน		IP20
	อุณหภูมิอ้างอิงสำหรับการตั้งค่า	ºC	30
	ขององค์ประกอบความร้อน	ºC	30
	อุณหภูมิแวดล้อม	ºC	-5 ~+40 (พิเศษ ใบสมัครโปรดดูที่
	(ด้วยค่าเฉลี่ยรายวัน≤35ºC)	ºC	อุณหภูมิ การแก้ไขค่าตอบแทน)
	อุณหภูมิการจัดเก็บ	ºC	-25 ~+70
การติดตั้ง	เทอร์มินัล ประเภทการเชื่อมต่อ		สายเคเบิล/พิน บัสบาร์
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับสายเคเบิล	มม.²	25
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับสายเคเบิล	ที่น่ากลัว	18 มีนาคม
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับ บัสบาร์	มม.²	25
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับ บัสบาร์	ที่น่ากลัว	18 มีนาคม
	แรงบิดกระชับ	N^*m	2
	แรงบิดกระชับ	ในปอนด์	18
	การติดตั้ง		บน Din Rail EN 60715 (35 มม.) โดยใช้อุปกรณ์คลิปที่รวดเร็ว
	การเชื่อมต่อ		จาก ด้านบนและล่าง

ฟังก์ชั่นหลักของเบรกเกอร์ขนาดเล็ก STB1-63

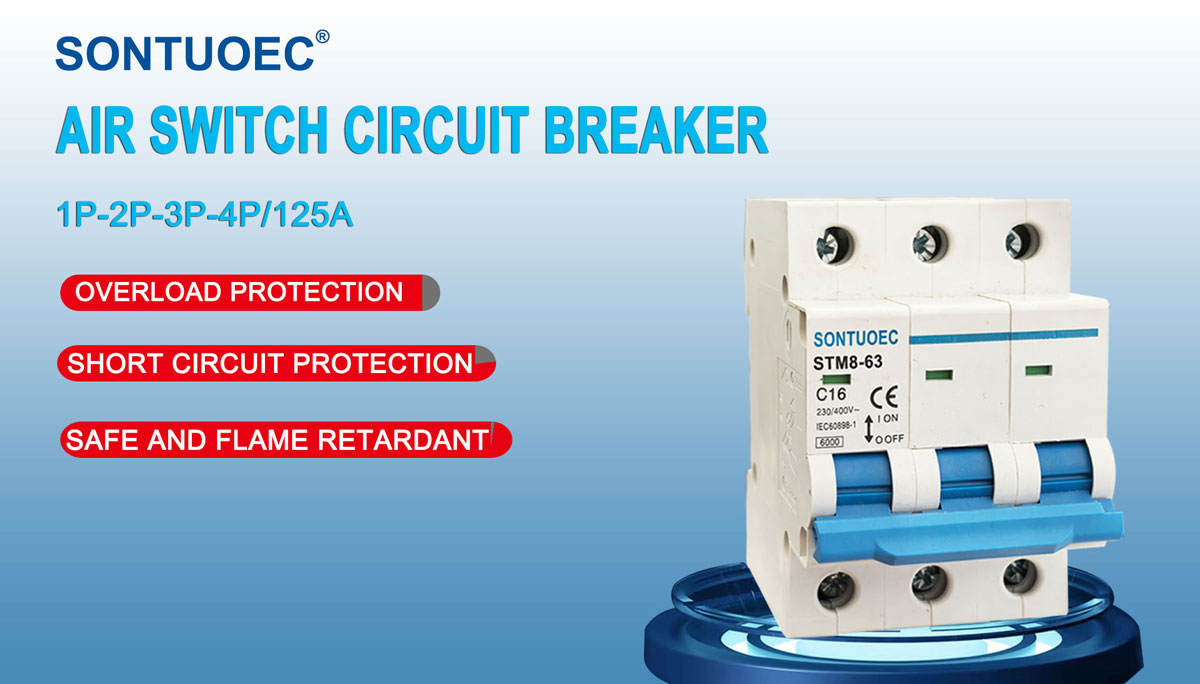

1. การป้องกันการโหลดเกิน: เมื่อกระแสในวงจรเกินค่าที่จัดอันดับของ MCB STM8-63 เบรกเกอร์วงจรขนาดเล็ก 6KA 1P 2P 2P 3P 4P 16A 230/400V จะตัดวงจรโดยอัตโนมัติภายในระยะเวลาที่กำหนดเพื่อป้องกันวงจรและอุปกรณ์จากความร้อนสูงเกินไป

2. การป้องกันวงจรวงจร: เมื่อมีการลัดวงจรเกิดขึ้นในวงจรวงจร STB1-63 ขนาดเล็กเบรกเกอร์จะตัดวงจรออกทันทีเพื่อป้องกันไม่ให้กระแสไฟฟ้าลัดวงจรเสียหายจากวงจรและอุปกรณ์

3. การป้องกันการเปิดใช้งาน (MCB บางตัวมีฟังก์ชั่นนี้): สำหรับ MCBs ที่มีการป้องกันการรั่วไหลเมื่อมีการรั่วไหลในวงจรวงจร STB1-63 Miniature Circuit Breakerwill ตัดวงจรอย่างรวดเร็วเพื่อปกป้องความปลอดภัยส่วนบุคคล

หลักการการดำเนินงานของ MCBS

MCBS มักจะมีเครื่องตรวจจับการเดินทางด้วยแม่เหล็กหรืออิเล็กทรอนิกส์ภายในซึ่งใช้ในการตรวจจับการเปลี่ยนแปลงในกระแสในวงจร เมื่อกระแสไฟฟ้าผิดปกติกองหน้าจะกระตุ้นกลไกการสะดุดของ MCB ทำให้เกิดวงจรขนาดเล็ก STB1-63 Breakerto อย่างรวดเร็วตัดวงจรออก

1. Striker แม่เหล็ก Thermal: มันใช้ความร้อนที่เกิดขึ้นเมื่อกระแสผ่านตัวนำเพื่อกระตุ้นการสะดุด เมื่อกระแสมีขนาดใหญ่เกินไปตัวนำจะร้อนขึ้นทำให้เกิด bimetal ภายในกองหน้าแม่เหล็กความร้อนที่โค้งงอจึงก่อให้เกิดกลไกการสะดุด

2.Striker อิเล็กทรอนิกส์: ใช้ส่วนประกอบอิเล็กทรอนิกส์เพื่อตรวจจับการเปลี่ยนแปลงในปัจจุบันและควบคุมการกระทำของกลไกการสะดุด เมื่อตรวจพบกระแสที่ผิดปกติกองหน้าอิเล็กทรอนิกส์จะส่งสัญญาณไปยังกลไกการสะดุดเพื่อตัดวงจร

สถานการณ์แอปพลิเคชันของ MCB

MCBs มีการใช้กันอย่างแพร่หลายในระบบไฟฟ้าในเขตที่อยู่อาศัยการค้าและอุตสาหกรรมเพื่อปกป้องวงจรและอุปกรณ์จากความเสียหายที่เกิดจากกระแสน้ำผิดปกติ พวกเขามักจะติดตั้งในกล่องแจกจ่ายสวิตช์บอร์ดหรือตู้ควบคุมและใช้เป็นสวิตช์หลักหรือสวิตช์สาขาของวงจร

การเลือกและการติดตั้ง MCBS

1.Selection: เมื่อเลือก MCBS คุณต้องพิจารณาปัจจัยต่าง ๆ เช่นกระแสไฟฟ้าที่กำหนดของวงจรระดับแรงดันไฟฟ้าลักษณะการป้องกันและการป้องกันการรั่วไหลหรือไม่ นอกจากนี้ยังเป็นสิ่งสำคัญเพื่อให้แน่ใจว่า STB1-63 Miniature Circuit Breakercomplies ที่เลือกด้วยมาตรฐานความปลอดภัยทางไฟฟ้าในท้องถิ่นและข้อบังคับ

2. การติดตั้ง: เบรกเกอร์วงจรขนาดเล็ก STM8-63 6KA 1P 2P 3P 4P 16A 230/400V ควรติดตั้งในสภาพแวดล้อมที่แห้งและมีการระบายอากาศปราศจากก๊าซกัดกร่อนและตรวจสอบให้แน่ใจว่ามีสายอย่างถูกต้องและปลอดภัย ในระหว่างการติดตั้งควรปฏิบัติตามกฎระเบียบด้านความปลอดภัยทางไฟฟ้าที่เกี่ยวข้องและขั้นตอนการดำเนินงาน
