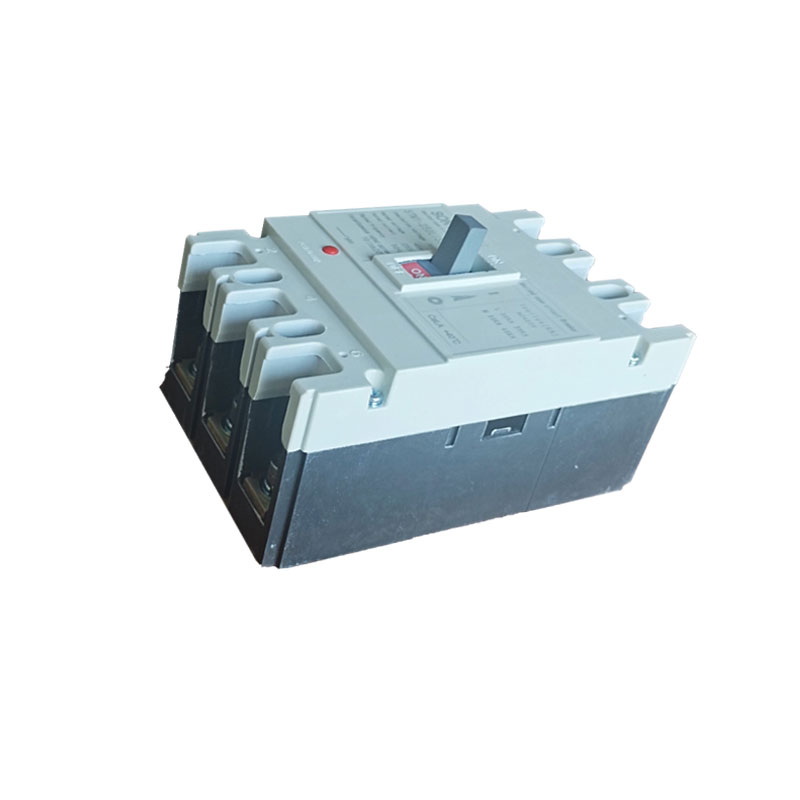

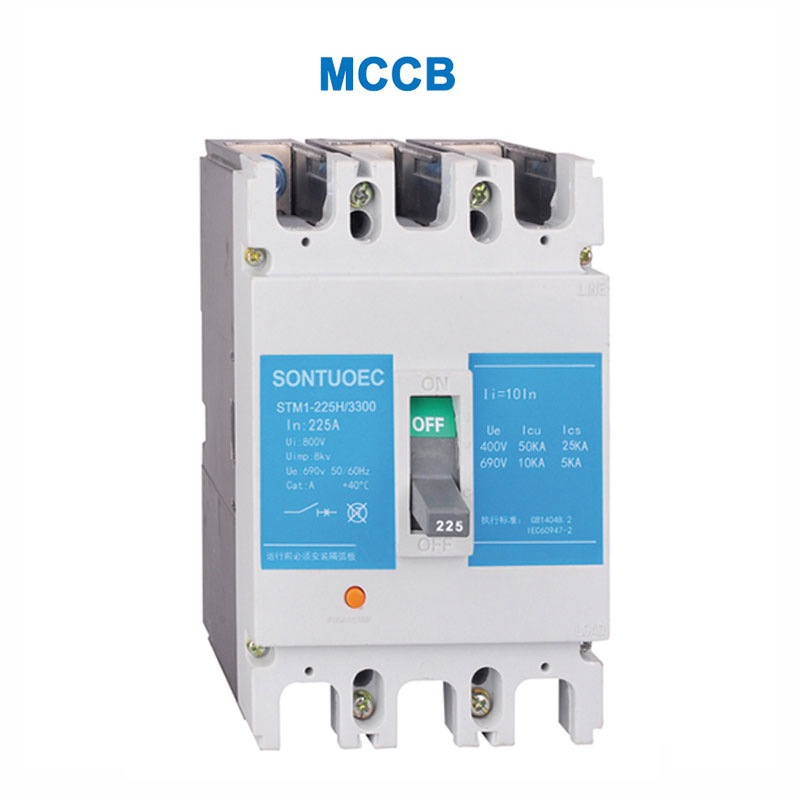

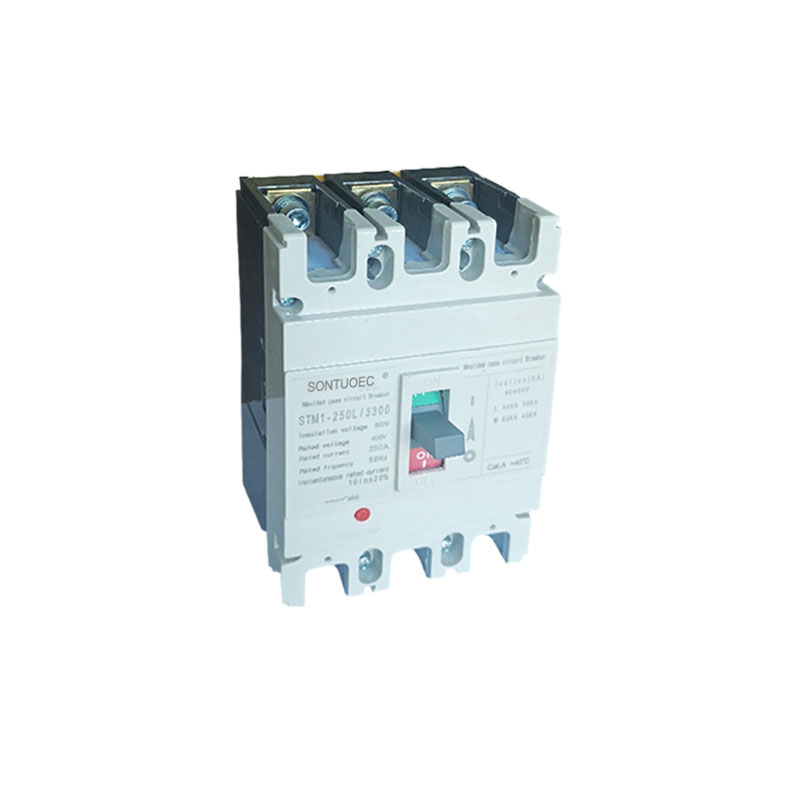

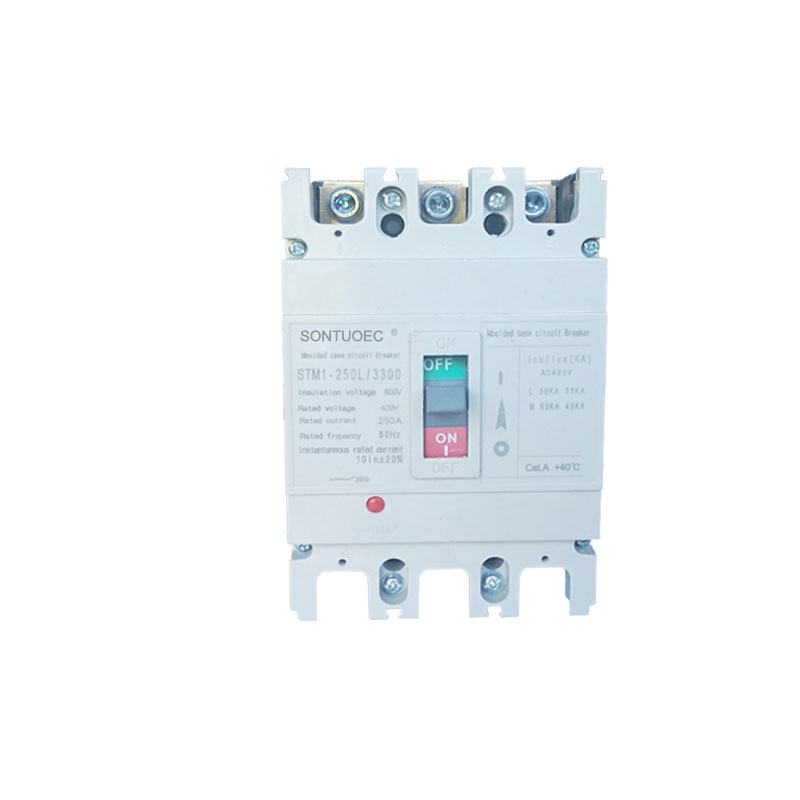

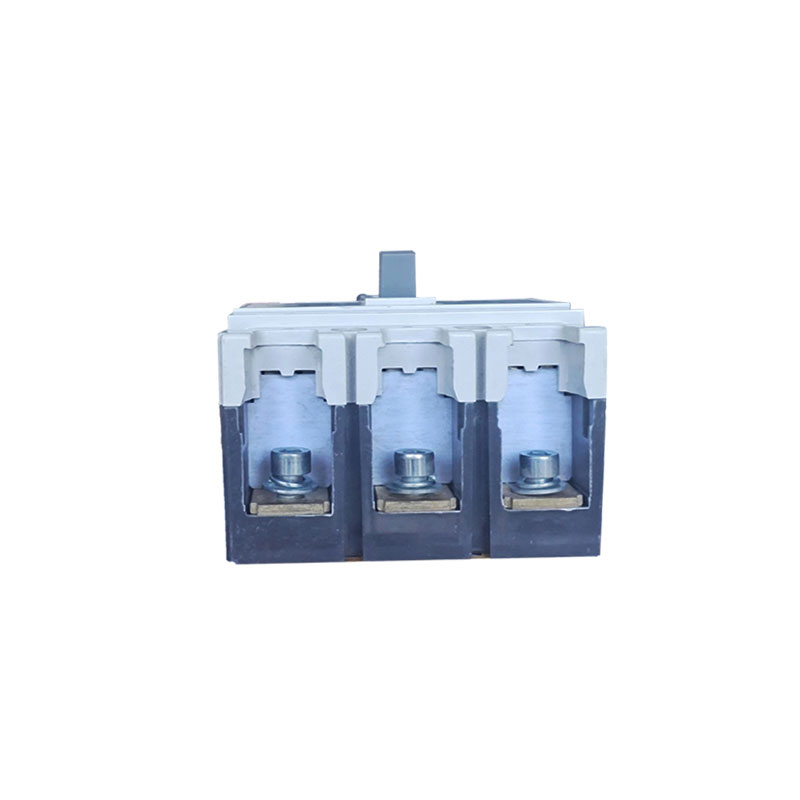

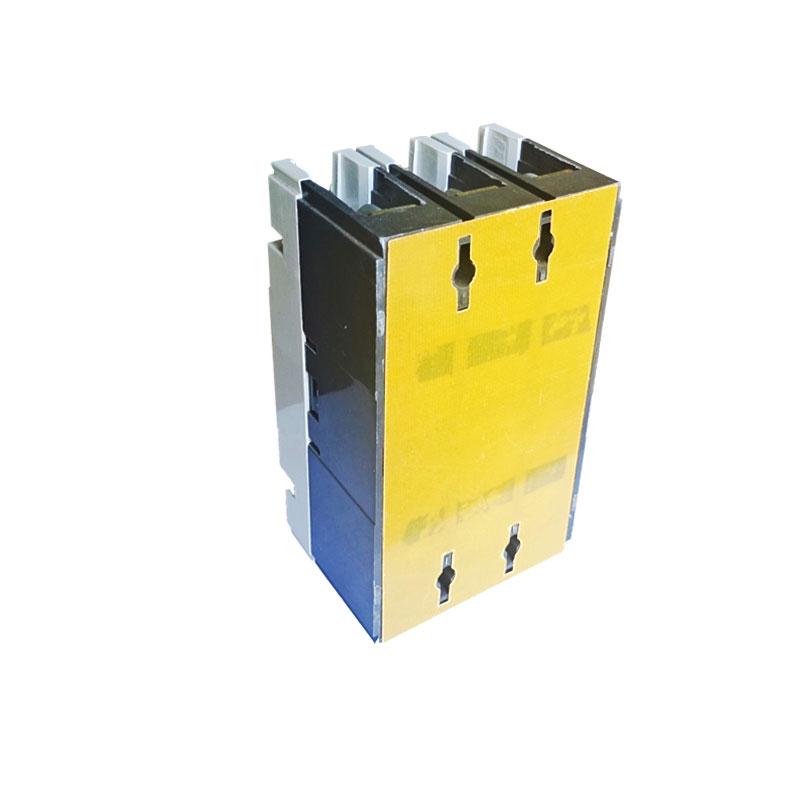

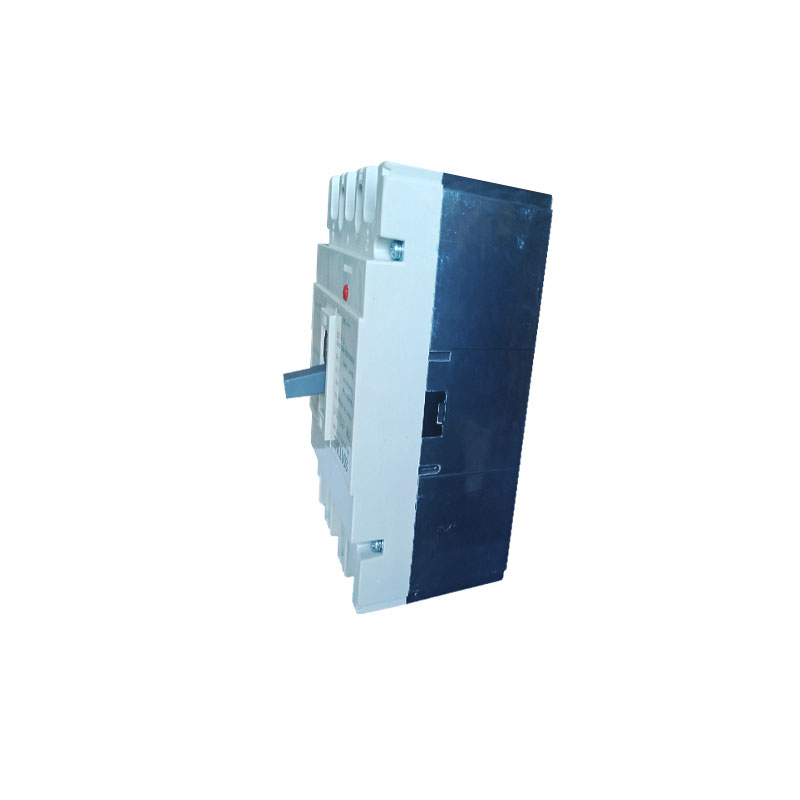

เบรกเกอร์เคสตัวขึ้นรูป STM1

เบรกเกอร์วงจรเคส STM1, MCCB, ชื่อเต็มคือเบรกเกอร์เคสตัวขึ้นรูป มันเป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าที่มีการป้องกันการลัดวงจรและการป้องกันแรงดันไฟฟ้าต่ำซึ่งใช้กันอย่างแพร่หลายในระบบการกระจายพลังงานในพื้นที่อุตสาหกรรมเชิงพาณิชย์และที่อยู่อาศัย STM1 เบรกเกอร์วงจรขึ้นรูปเป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าที่สำคัญพร้อมฟังก์ชั่นเช่นโอเวอร์โหลด โดยการทำความเข้าใจหลักการการทำงานลักษณะสถานการณ์แอปพลิเคชันและวิธีการเลือกและการติดตั้งคุณสามารถใช้และบำรุงรักษาเบรกเกอร์เคสเคส STM1 ที่ดีขึ้นเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยของระบบไฟฟ้า

แบบอย่าง:STM1-250

ส่งคำถาม

รายละเอียดสินค้า

ข้อกำหนด

พิมพ์	เฟรมปัจจุบัน (LNM)	จัดอันดับกระแส (a)	คะแนนแรงดันไฟฟ้าทำงาน (V)	แรงดันฉนวนกันความร้อนจัดอันดับ	จัดอันดับ จำกัด การลัดวงจรทำลาย abitity ka 400v	จัดอันดับความสามารถในการลัดวงจรเบรกเกอร์ KA 400V	ร่างมิติ			การติดตั้ง ขนาด

							L	W 3P/4P	H	A	B	4 -φd
STM1-63 L	63	(6), 10,16,20,25,32 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	φ3.5
STM1-63 M					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 H					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180 200,225	AC 400V	690V	35	22	165	107	86	35	126	φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350 400	AC 400V	690V	42	35	257	150/198	105	44	194	φ7
STM1-400M					65	50	257	150/198	105	44	194	φ7
STM1-400H					100	65
STM1-630L	630	400,500,630	AC 400V	690V	42	35	270	182/240	110	58	200	φ7
STM1-630M					65	50	270	182	110	58	200	φ7
STM1-630H					100	65
STM1-800M	800	630,700,800	AC 400V	690V	75	50	275	210	103	70	243	φ7
STM1-800H					100	65

ฟังก์ชั่นหลักของเบรกเกอร์เคสเคส STM1 แบบจำลอง STM1

การป้องกันโอเวอร์โหลด: เมื่อกระแสในวงจรเกินค่าที่จัดอันดับของเบรกเกอร์วงจรเคส STM1 ขึ้นรูปมันจะตัดวงจรออกโดยอัตโนมัติภายในระยะเวลาที่กำหนดเพื่อป้องกันไม่ให้วงจรและอุปกรณ์ร้อนเกินไปทำให้เกิดไฟไหม้และความเสียหาย

การป้องกันการลัดวงจร: เมื่อมีการลัดวงจรเกิดขึ้นในวงจรเบรกเกอร์เคส Case Case STM1 จะตัดวงจรอย่างรวดเร็วเพื่อป้องกันไม่ให้กระแสไฟฟ้าลัดวงจรก่อให้เกิดความเสียหายร้ายแรงต่อวงจรและอุปกรณ์

การป้องกันแรงดันไฟฟ้าต่ำ (เบรกเกอร์เคสตัวขึ้นรูป STM1 บางตัวมีฟังก์ชั่นนี้): เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟลดลงในระดับที่กำหนดตัวเบรกเกอร์วงจรขึ้นรูป STM1 จะตัดวงจรเพื่อป้องกันไม่ให้อุปกรณ์เสียหายหรือทำงานผิดปกติเนื่องจากการทำงานภายใต้แรงดันต่ำ

STM1 Molded Case Circuit Breakers

หลักการของการทำงานของเบรกเกอร์เคสตัวขึ้นรูป STM1

เบรกเกอร์วงจรเคส STM1 ที่ขึ้นรูปมีเครื่องตรวจจับการเดินทางด้วยแม่เหล็กความร้อนหรืออิเล็กทรอนิกส์ภายในเพื่อตรวจจับกระแสไฟฟ้าและการเปลี่ยนแปลงแรงดันไฟฟ้าในวงจร เมื่อกระแสไฟฟ้าหรือแรงดันไฟฟ้าผิดปกติกองหน้าจะกระตุ้นกลไกการสะดุดของเบรกเกอร์วงจร Case Case STM1 ทำให้มันสามารถตัดวงจรออกได้อย่างรวดเร็ว

1. Thripper แม่เหล็ก Thermal: มันใช้ความร้อนที่เกิดขึ้นเมื่อกระแสผ่านตัวนำเพื่อกระตุ้นการเดินทาง เมื่อกระแสสูงเกินไปตัวนำจะร้อนขึ้นทำให้เกิด bimetal ภายในกองหน้าแม่เหล็กความร้อนที่โค้งงอจึงเรียกใช้กลไกการสะดุด

2. สต็อกอิเล็กทรอนิกส์: ใช้ส่วนประกอบอิเล็กทรอนิกส์เพื่อตรวจจับการเปลี่ยนแปลงของกระแสไฟฟ้าและแรงดันไฟฟ้าและควบคุมการกระทำของกลไกการสะดุด เมื่อตรวจพบความผิดปกติกองหน้าอิเล็กทรอนิกส์จะส่งสัญญาณไปยังกลไกการสะดุดเพื่อตัดวงจร

คุณสมบัติของเบรกเกอร์เคสเคส STM1 แม่พิมพ์

ความสามารถในการแตกหักสูง: เบรกเกอร์เคสเคส STM1 มีความสามารถในการแตกลัดวงจรสูงซึ่งสามารถตัดวงจรได้อย่างรวดเร็วเมื่อมีการลัดวงจรและป้องกันความปลอดภัยของวงจรและอุปกรณ์

ฟังก์ชั่นการป้องกันหลายอย่าง: นอกเหนือจากฟังก์ชั่นการป้องกันการโอเวอร์โหลดขั้นพื้นฐานและการลัดวงจรแล้วเบรกเกอร์เคสแบบจำลอง STM1 บางตัวยังมีฟังก์ชั่นเพิ่มเติมเช่นการป้องกันแรงดันไฟฟ้าต่ำและการป้องกันความผิดพลาดของพื้นดิน

ง่ายต่อการติดตั้งและบำรุงรักษา: เบรกเกอร์เคสเคส STM1 มักจะใช้การออกแบบแบบแยกส่วนซึ่งง่ายต่อการติดตั้งและบำรุงรักษาและเหมาะสำหรับระบบการกระจายพลังงานที่หลากหลาย

ความน่าเชื่อถือสูง: เบรกเกอร์เคสเคสแบบจำลอง STM1 ได้รับการทดสอบอย่างเข้มงวดและได้รับการรับรองว่ามีความน่าเชื่อถือและความเสถียรสูงเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยของระบบไฟฟ้า

สถานการณ์แอปพลิเคชันของเบรกเกอร์เคสเคส STM1

เบรกเกอร์เคสเคสแบบขึ้นรูป STM1 นั้นใช้กันอย่างแพร่หลายในระบบการกระจายพลังงานในภาคอุตสาหกรรมเชิงพาณิชย์และที่อยู่อาศัยเป็นสวิตช์หลักหรือสวิตช์สาขาของวงจร พวกเขามักจะติดตั้งในกล่องกระจายตู้กระจายสินค้าหรือตู้ควบคุมเพื่อป้องกันวงจรและอุปกรณ์จากความเสียหายที่เกิดจากกระแสและแรงดันไฟฟ้าผิดปกติ
