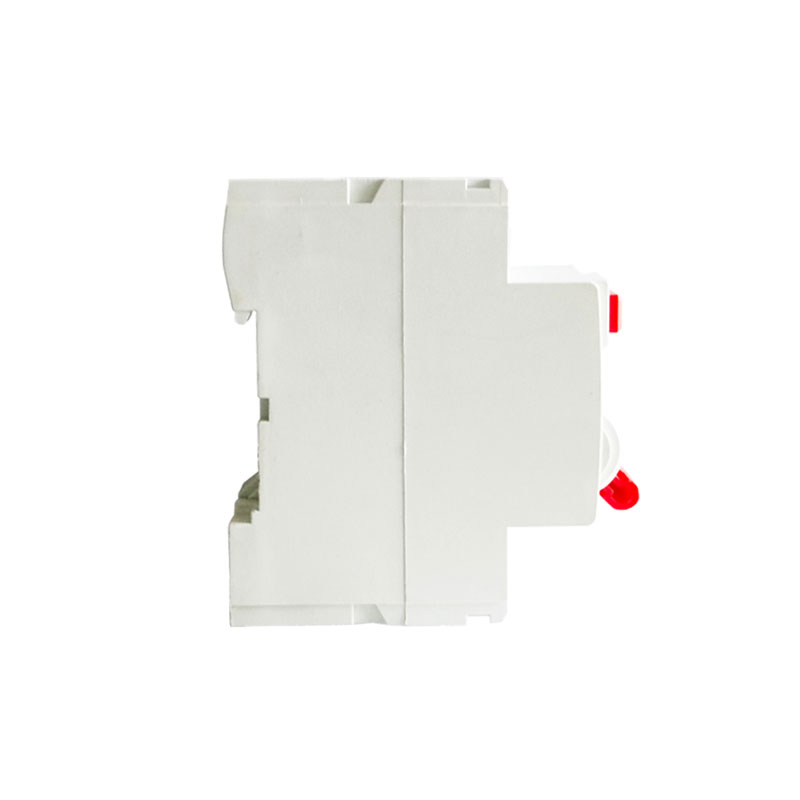

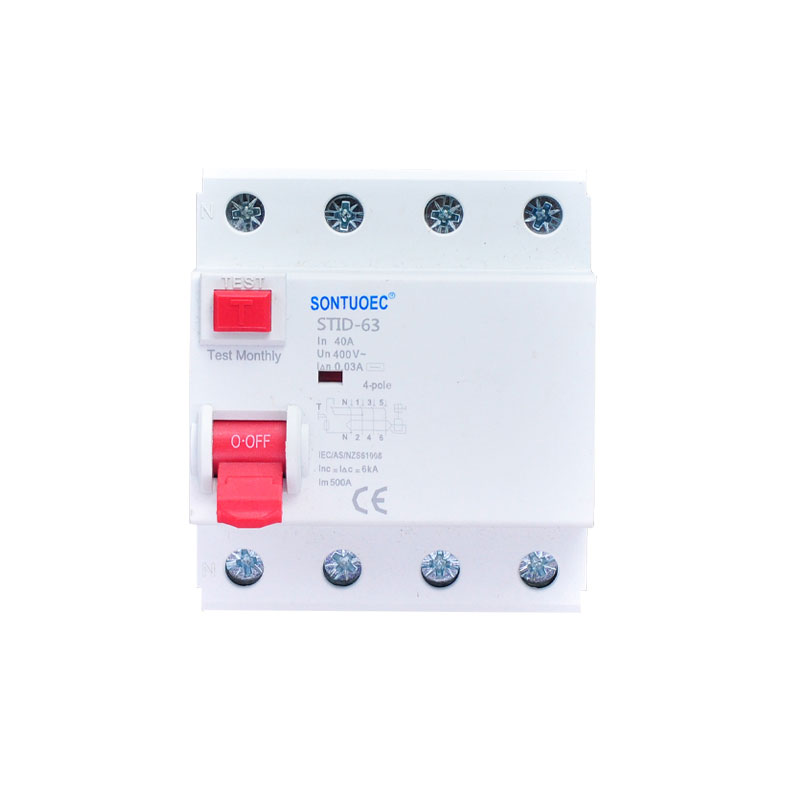

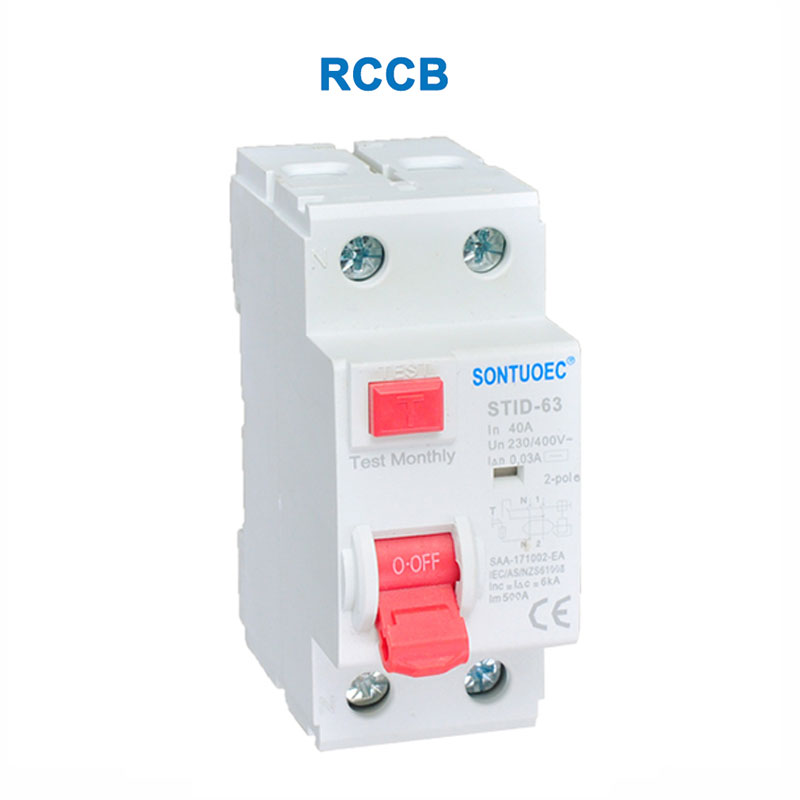

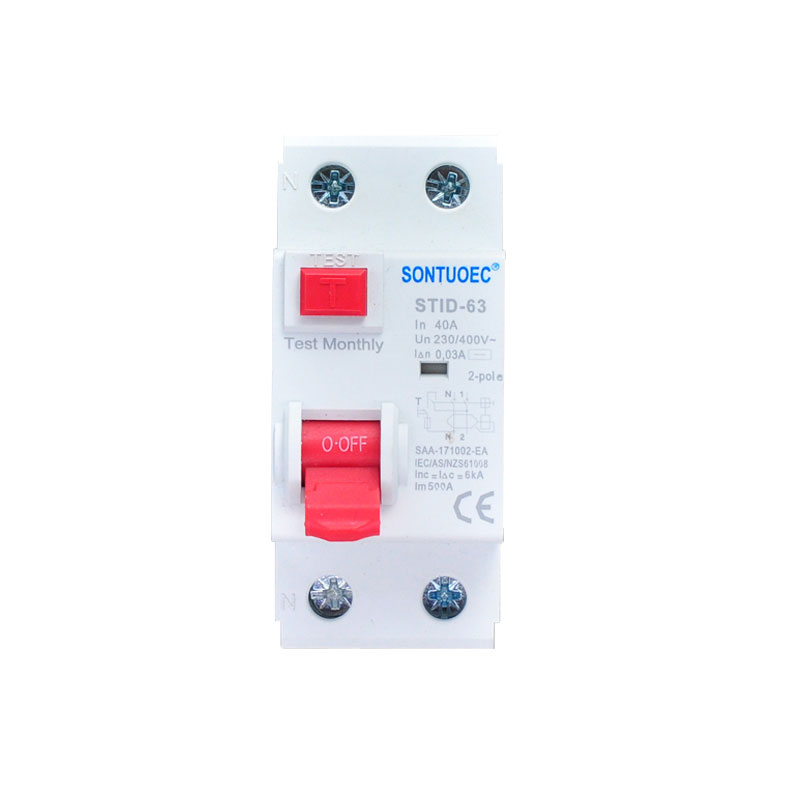

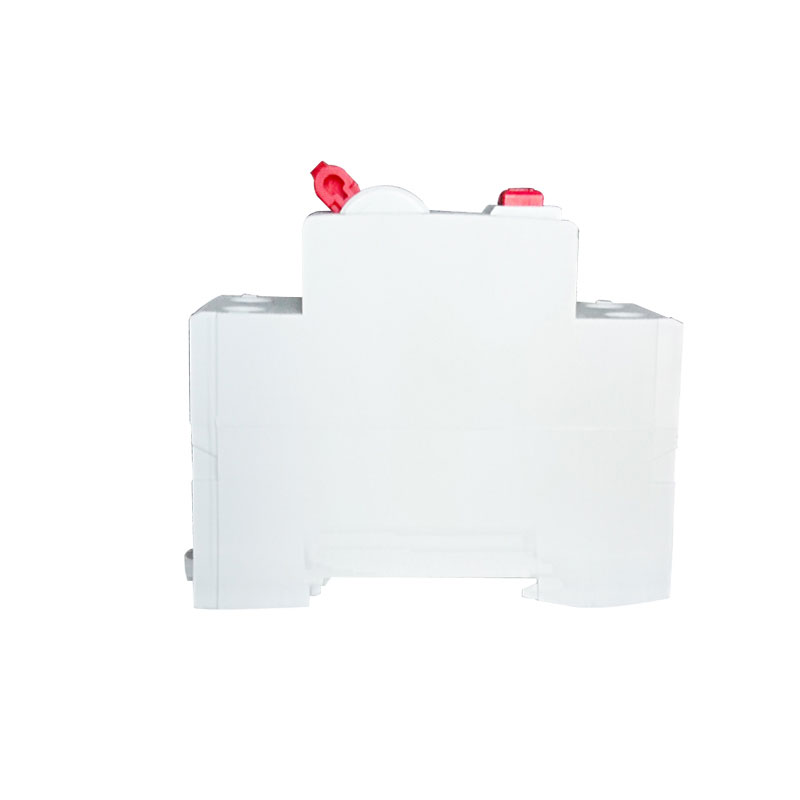

Stid-63 RCCB

STID-63 RCCB ชื่อเต็มเบรกเกอร์วงจรปัจจุบัน (STID-63 RCCB) เป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าที่ออกแบบมาโดยเฉพาะเพื่อป้องกันไฟไหม้ไฟฟ้าและอุบัติเหตุไฟฟ้า ส่วนใหญ่จะตรวจสอบกระแสที่เหลืออยู่ในวงจรคือความแตกต่างระหว่างกระแสไฟของสายไฟและเส้นศูนย์ เมื่อความแตกต่างนี้ (โดยปกติเกิดจากการรั่วไหล) เกินค่าที่ตั้งไว้ล่วงหน้า STID-63 RCCB จะตัดวงจรโดยอัตโนมัติในระยะเวลาอันสั้นซึ่งจะช่วยปกป้องความปลอดภัยส่วนบุคคลและอุปกรณ์จากความเสียหาย

แบบอย่าง:STID-63

ส่งคำถาม

รายละเอียดสินค้า

โหมด	ชนิดแม่เหล็กไฟฟ้าชนิดอิเล็กทรอนิกส์
มาตรฐาน	IEC61008-1
ลักษณะปัจจุบันที่เหลืออยู่	A และ G, S
เสา	2p 4p
การจัดอันดับและความสามารถในการทำลาย	500a (ใน = 25a 40a) หรือ 630a (ใน = 63a)
จัดอันดับกระแส (a)	16,25,40,63a
ความถี่จัดอันดับ (Hz)	50/60
แรงดันไฟฟ้า	AC 230 (240) 400 (415) ความถี่ที่ได้รับการจัดอันดับ: 50/60Hz
จัดอันดับกระแสการทำงานที่เหลืออยู่ I/ N (A)	0.03, 0.1, 0.3, 0.5;
จัดอันดับที่ไม่ได้อยู่ในปัจจุบันที่ไม่ได้ใช้งาน	0.5i n
จัดอันดับว่ามีเงื่อนไขการลัดวงจรกระแสไฟฟ้า Inc	6ka
จัดอันดับกระแสไฟฟ้าลัดวงจรตกค้าง IC AC	6ka
ชั้นเรียนป้องกัน	IP20
บนแผงการติดตั้งแบบ Symmetrical DIN 35 มม.

ฟังก์ชั่นหลักของ Stid-63 RCCB

การป้องกันการรั่วไหล: ฟังก์ชั่นหลักของ STID-63 RCCB คือการตรวจจับกระแสที่เหลือในวงจรและตัดวงจรออกอย่างรวดเร็วเมื่อตรวจพบการรั่วไหล กระแสน้ำที่เหลือมักเกิดจากฉนวนอุปกรณ์ที่เสียหายสายไฟหักหรือไฟฟ้าของมนุษย์

การป้องกันความปลอดภัยส่วนบุคคล: โดยการตัดวงจรการรั่วไหลอย่างรวดเร็ว STID-63 RCCB สามารถป้องกันอุบัติเหตุไฟฟ้าได้อย่างมีประสิทธิภาพและปกป้องชีวิตของบุคลากร

การป้องกันอัคคีภัยไฟฟ้า: การรั่วไหลของไฟฟ้าสามารถนำไปสู่ความร้อนสูงเกินไปของวงจรซึ่งในทางกลับกันสามารถนำไปสู่ไฟและฟังก์ชั่นการตัดการเชื่อมต่อที่รวดเร็วของ STID-63 RCCB ช่วยป้องกันไฟไหม้ไฟฟ้าดังกล่าว

หลักการการดำเนินงานของ Stid-63 RCCB

STID-63 RCCB มีหม้อแปลงกระแสที่เหลืออยู่ภายในเพื่อตรวจจับกระแสที่เหลือในวงจร เมื่อกระแสที่เหลือเกินกว่าค่าที่ตั้งไว้ล่วงหน้าหม้อแปลงจะกระตุ้นกลไกการปล่อยภายใน STID-63 RCCB ทำให้มันสามารถตัดวงจรออกได้อย่างรวดเร็ว

1. หม้อแปลงกระแสไฟฟ้ากระแส: มันมักจะเป็นแกนเหล็กรูปวงแหวนที่ล้อมรอบไฟและสายไฟเป็นศูนย์ของวงจร เมื่อมีความไม่สมดุลของกระแสระหว่างไฟและสายไฟเป็นศูนย์ (เช่นมีกระแสตกค้าง) หม้อแปลงจะตรวจจับความไม่สมดุลนี้และสร้างฟลักซ์แม่เหล็ก

2. กลไกการส่งข้อมูล: เมื่อหม้อแปลงตรวจพบกระแสตกค้างที่เกินค่าที่ตั้งไว้ล่วงหน้ามันจะก่อให้เกิดกลไกการสะดุด กลไกการสะดุดอาจเป็นแม่เหล็กไฟฟ้าสปริงเชิงกลหรือกลไกประเภทอื่น ๆ ที่ใช้ในการตัดวงจรอย่างรวดเร็ว

STID-63 RCCB

คุณสมบัติของ STID-63 RCCB

ความไวสูง: STID-63 RCCB สามารถตรวจจับกระแสการรั่วไหลเล็ก ๆ ได้อย่างรวดเร็วและตัดวงจรในเวลาอันสั้น

ความน่าเชื่อถือสูง: หลังจากการทดสอบและการรับรองอย่างเข้มงวด STID-63 RCCBS มีความน่าเชื่อถือและความเสถียรสูงและสามารถทำงานได้อย่างเสถียรเป็นเวลานาน

ง่ายต่อการติดตั้งและบำรุงรักษา: STID-63 RCCB มักจะใช้การออกแบบแบบแยกส่วนง่ายต่อการติดตั้งและบำรุงรักษา

การป้องกันที่หลากหลาย: STID-63 RCCBs เหมาะสำหรับระบบไฟฟ้าที่หลากหลายรวมถึงที่อยู่อาศัยเชิงพาณิชย์และอุตสาหกรรม

สถานการณ์แอปพลิเคชันของ STID-63 RCCB

STID-63 RCCBs มีการใช้กันอย่างแพร่หลายในสถานการณ์ที่มีความจำเป็นในการป้องกันการบาดเจ็บส่วนบุคคลและไฟไฟฟ้าที่เกิดจากการรั่วไหลของไฟฟ้า ตัวอย่างเช่น:

1. ระบบไฟฟ้าที่อยู่อาศัย: ในที่พักอาศัย STID-63 RCCBs มักจะติดตั้งในกล่องกระจายหลักหรือกล่องกระจายสาขาเพื่อปกป้องวงจรไฟฟ้าของที่อยู่อาศัยทั้งหมดหรือพื้นที่เฉพาะ

2. ระบบไฟฟ้าเชิงพาณิชย์: ในอาคารพาณิชย์อาจใช้ RCCBS STID-63 RCCB เพื่อปกป้องวงจรในสำนักงานร้านค้าร้านอาหารและสถานที่อื่น ๆ

3. ระบบไฟฟ้าอุตสาหกรรม: ในพื้นที่อุตสาหกรรมโดยทั่วไปแล้ว STID-63 RCCBs จะถูกใช้เพื่อปกป้องวงจรวิกฤตเช่นสายการผลิตอุปกรณ์เครื่องจักรกลและระบบควบคุม
