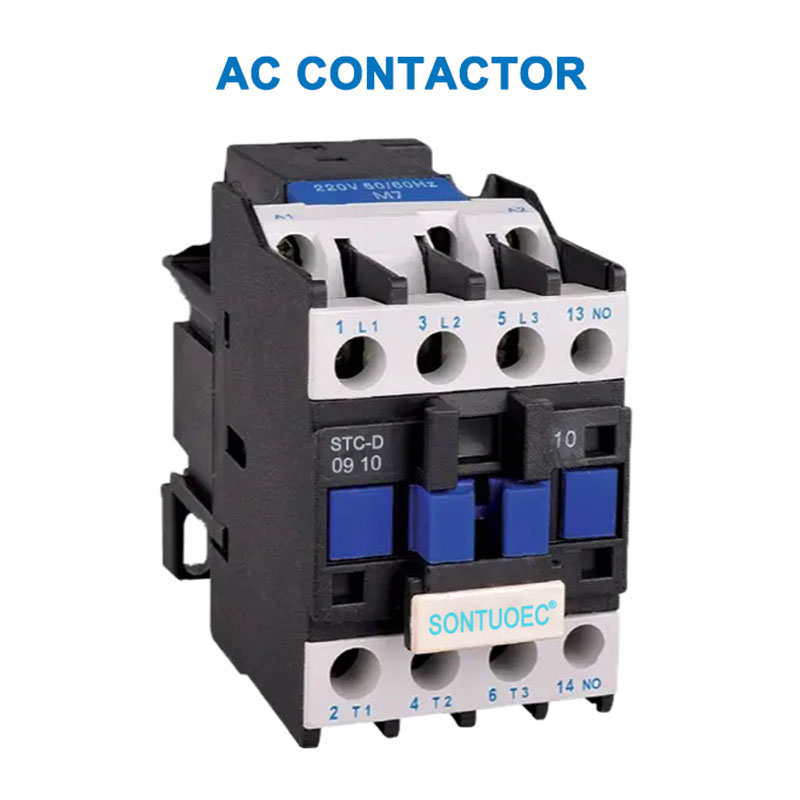

คอนแทค AC STC-D

คอนแทคเตอร์ AC STC-D เป็นส่วนประกอบทางไฟฟ้าที่ใช้ในการควบคุมจากระยะไกลและเปิดหรือปิดวงจรไฟฟ้ากระแสสลับบ่อยครั้ง ส่วนใหญ่จะใช้สำหรับการเปิดและควบคุมวงจรในระบบพลังงานไฟฟ้า และสำหรับการควบคุมระยะไกลของมอเตอร์ ไฟส่องสว่าง และโหลดทางไฟฟ้าอื่นๆ ในระบบอัตโนมัติทางอุตสาหกรรม คอนแทคเตอร์ไฟฟ้ากระแสสลับ (AC) เช่น คอนแทคเตอร์ AC STC-D เป็นอุปกรณ์ควบคุมไฟฟ้าที่สำคัญ ซึ่งมีบทบาทที่ไม่สามารถทดแทนได้ในด้านระบบไฟฟ้ากำลังและระบบอัตโนมัติทางอุตสาหกรรม

แบบอย่าง:STC-D

ส่งคำถาม

รายละเอียดสินค้า

พิมพ์		เอสทีซี-D09	เอสทีซี-D12	เอสทีซี-D18	เอสทีซี-D25	เอสทีซี-D32	เอสทีซี-D40	เอสทีซี-D50	เอสทีซี-D65	เอสทีซี-D80	เอสทีซี-D95
จัดอันดับปัจจุบันทำงาน (A)	เอซี3	9	12	18	25	32	40	50	65	80	95
จัดอันดับปัจจุบันทำงาน (A)	เอซี4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
พิกัดกำลังมาตรฐาน 3 เฟส มอเตอร์ 50/60Hz อยู่ในประเภท AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
กระแสความร้อนที่กำหนด (A)		20	20	32	40	50	60	80	80	125	125
ชีวิตไฟฟ้า	เอซี3 (x104)	100	100	100	100	80	80	60	60	60	60
ชีวิตไฟฟ้า	เอซี4 (x104)	20	20	20	20	20	15	15	15	10	10
อายุการใช้งานเครื่องกล (x104)		1000	1000	1000	1000	800	800	800	800	600	600
จำนวนผู้ติดต่อ	3P+NO					3P+NC+NO
จำนวนผู้ติดต่อ	3พี+เอ็นซี					3P+NC+NO

โครงสร้างและหลักการทำงาน

โครงสร้าง: คอนแทคเตอร์ AC STC-D ส่วนใหญ่ประกอบด้วยระบบแม่เหล็กไฟฟ้า (รวมถึงแกนเหล็ก คอยล์ และวงแหวนลัดวงจร ฯลฯ) ระบบหน้าสัมผัส (รวมถึงหน้าสัมผัสหลักและหน้าสัมผัสเสริม) และอุปกรณ์ดับเพลิงส่วนโค้ง

หลักการทำงาน: เมื่อคอยล์ของคอนแทคเตอร์ AC STC-D มีพลังงาน แกนเหล็กจะสร้างสนามแม่เหล็ก ซึ่งดึงดูดกระดองและขับเคลื่อนหน้าสัมผัสให้ทำงาน เพื่อให้หน้าสัมผัสหลักและหน้าสัมผัสเสริมปิดหรือตัดการเชื่อมต่อ จึงควบคุมการเปิด-ปิดของวงจร อุปกรณ์ดับเพลิงส่วนโค้งใช้เพื่อดับส่วนโค้งเมื่อถอดการเชื่อมต่อออกเพื่อป้องกันหน้าสัมผัสจากความเสียหาย

STC-D AC Contactor

ประเภทและลักษณะเฉพาะ

1.ประเภท:

คอนแทคเตอร์ AC STC-D สามารถแบ่งได้หลายประเภทตามการใช้งานและประสิทธิภาพ เช่น คอนแทคเตอร์อุตสาหกรรม คอนแทคเตอร์ในอาคารและในครัวเรือน รุ่นทั่วไป ได้แก่ ซีรีส์ CJ (เช่น ซีรีส์ CJX2, ซีรีส์ CJ20, ซีรีส์ CJT1) รวมถึงผลิตภัณฑ์ซีรีส์ของ ABB, Siemens, Schneider และแบรนด์อื่นๆ

2.คุณสมบัติ:

งานที่เชื่อถือได้: คอนแทคเตอร์ AC STC-D มีความน่าเชื่อถือและเสถียรภาพในการทำงานสูง และสามารถทนต่อกระแสและแรงดันไฟฟ้าขนาดใหญ่ได้

ประสิทธิภาพที่มั่นคง: ระบบหน้าสัมผัสทำจากวัสดุคุณภาพสูงพร้อมการนำไฟฟ้าที่ดีและทนต่อการเสียดสีที่อุณหภูมิสูง

การบำรุงรักษาที่สะดวก: คอนแทคเตอร์ AC STC-D มีโครงสร้างที่กะทัดรัดและติดตั้งและบำรุงรักษาง่าย

สถานการณ์การใช้งาน

คอนแทคเตอร์ AC STC-D มีการใช้งานที่หลากหลายในระบบไฟฟ้า ระบบอัตโนมัติทางอุตสาหกรรม ระบบไฟฟ้าในอาคารและในครัวเรือน ตัวอย่างเช่น ในระบบไฟฟ้า สามารถใช้เพื่อควบคุมการสตาร์ท-สต็อป และการกลับทิศทางของมอเตอร์ ในระบบอัตโนมัติทางอุตสาหกรรมสามารถใช้เพื่อควบคุมการสตาร์ท-ดับของอุปกรณ์ไฟฟ้าต่างๆ ในสายการผลิต ในระบบไฟฟ้าในอาคารและในครัวเรือนสามารถใช้เพื่อควบคุมการเปิด/ปิดอุปกรณ์ต่างๆ เช่น แสงสว่าง และเครื่องปรับอากาศ
