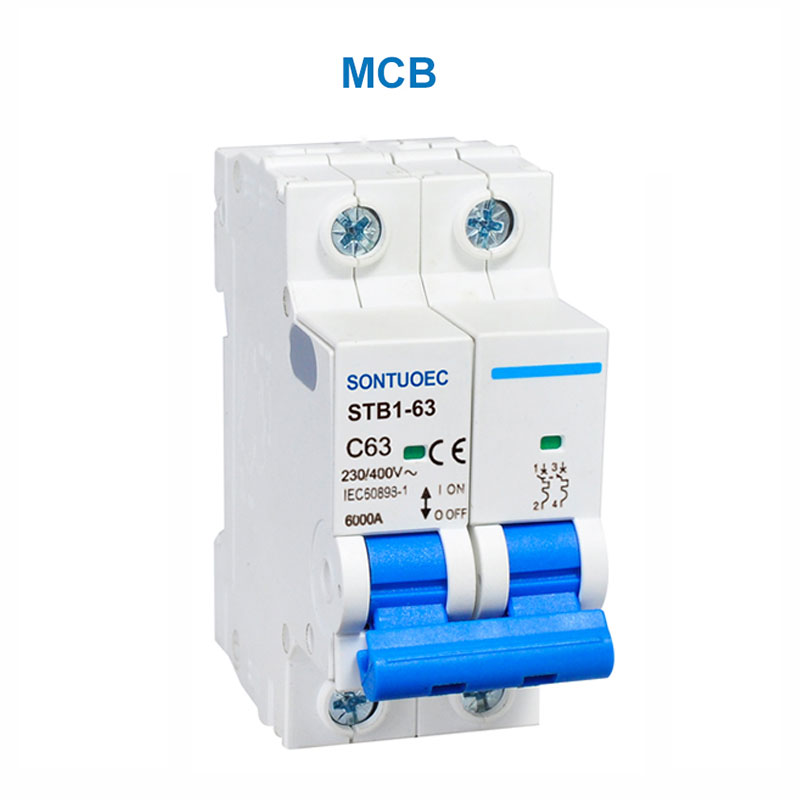

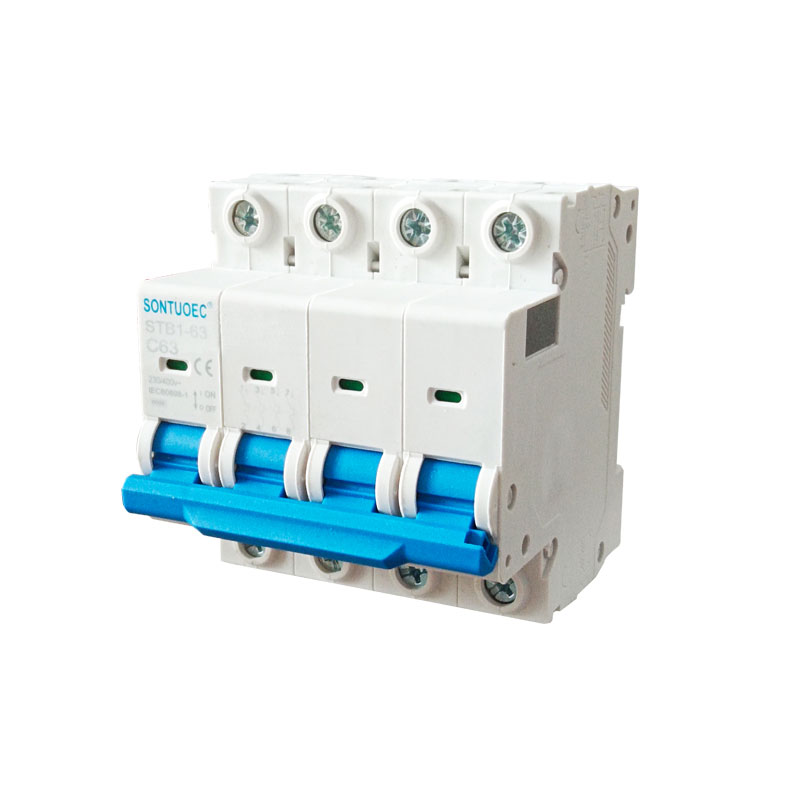

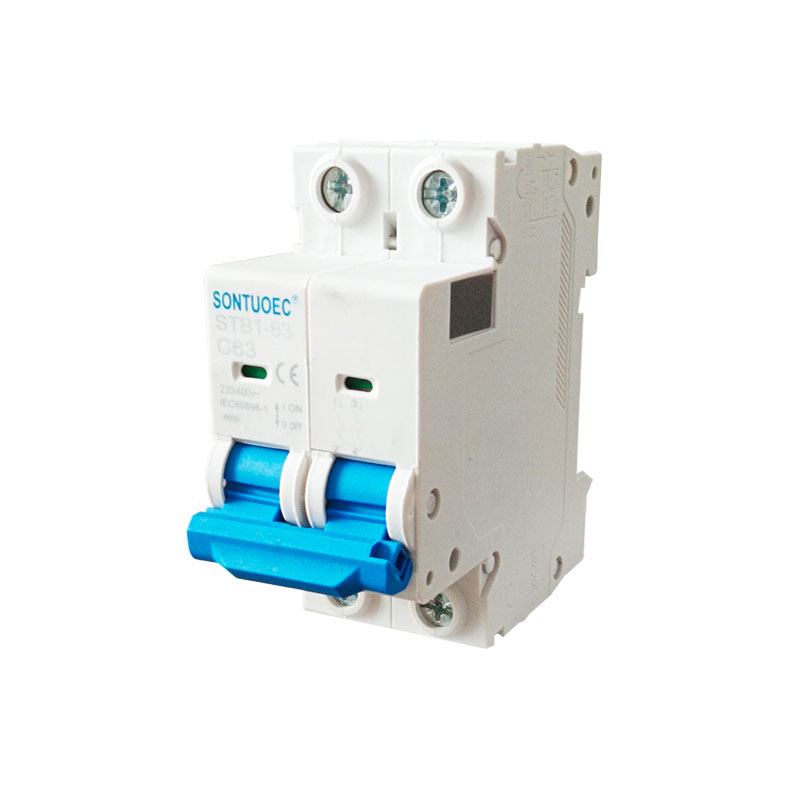

STB1-63 Breaker วงจรขนาดเล็ก

MCB ชื่อเต็มคือ Breaker วงจรขนาดเล็ก STB1-63 เบรกเกอร์วงจรขนาดเล็กเป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าที่ใช้ในการปกป้องวงจรและอุปกรณ์สามารถตัดวงจรได้อย่างรวดเร็วในกรณีที่กระแสผิดปกติ (เช่นโอเวอร์โหลด, ลัดวงจร ฯลฯ ) จึงป้องกันการยิงไฟฟ้าและความเสียหายของอุปกรณ์

แบบอย่าง:STB1-63

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง	STB1-63
มาตรฐาน	IEC60898-1
เสา	1p, 2p, 3p, 4p
เส้นโค้งสะดุด	B, C, D
ความสามารถในการลัดวงจร (ICN) จัดอันดับ	3KA, 4.5KA, 6KA
จัดอันดับกระแส (ใน)	1,2,4,610,16,20,25,32,40,50,63a
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (UN)	AC230 (240)/400 (415) V
รีลีสแม่เหล็ก	เส้นโค้ง B: ระหว่าง 3in และ 5 ใน C เส้นโค้ง: ระหว่าง 5in และ 10in D Curve: ระหว่าง 10in และ 14in
ความอดทนเชิงกลไฟฟ้า	มากกว่า 6,000 รอบ

ฟังก์ชั่นหลักของเบรกเกอร์ขนาดเล็ก STB1-63

1. การป้องกันการโหลดเกิน: เมื่อกระแสในวงจรเกินค่าที่จัดอันดับของ MCB STB1-63 วงจรขนาดเล็ก Breakerwill จะตัดวงจรโดยอัตโนมัติภายในระยะเวลาที่กำหนดเพื่อป้องกันไม่ให้วงจรและอุปกรณ์ร้อนเกินไป

2. การป้องกันวงจร-วงจร: เมื่อมีการลัดวงจรเกิดขึ้นในวงจรวงจร STB1-63 ขนาดเล็กเบรกเกอร์จะตัดวงจรออกทันทีเพื่อป้องกันไม่ให้กระแสไฟฟ้าลัดวงจรเสียหายจากวงจรและอุปกรณ์

3. การป้องกันการเปิดใช้งาน (MCB บางตัวมีฟังก์ชั่นนี้): สำหรับ MCBs ที่มีการป้องกันการรั่วไหลเมื่อมีการรั่วไหลในวงจรวงจร STB1-63 Miniature Circuit Breakerwill ตัดวงจรอย่างรวดเร็วเพื่อปกป้องความปลอดภัยส่วนบุคคล

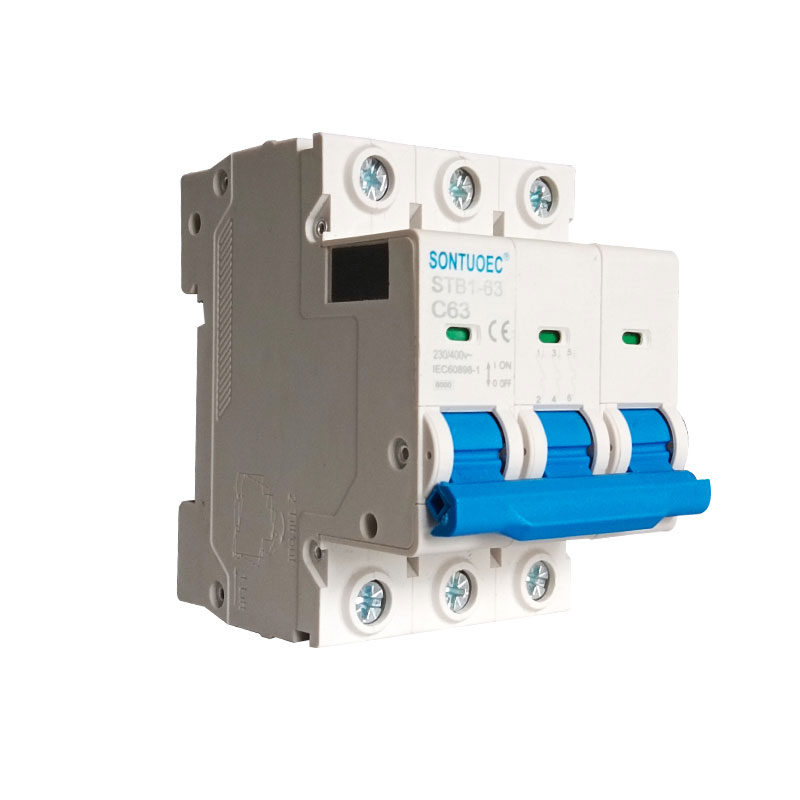

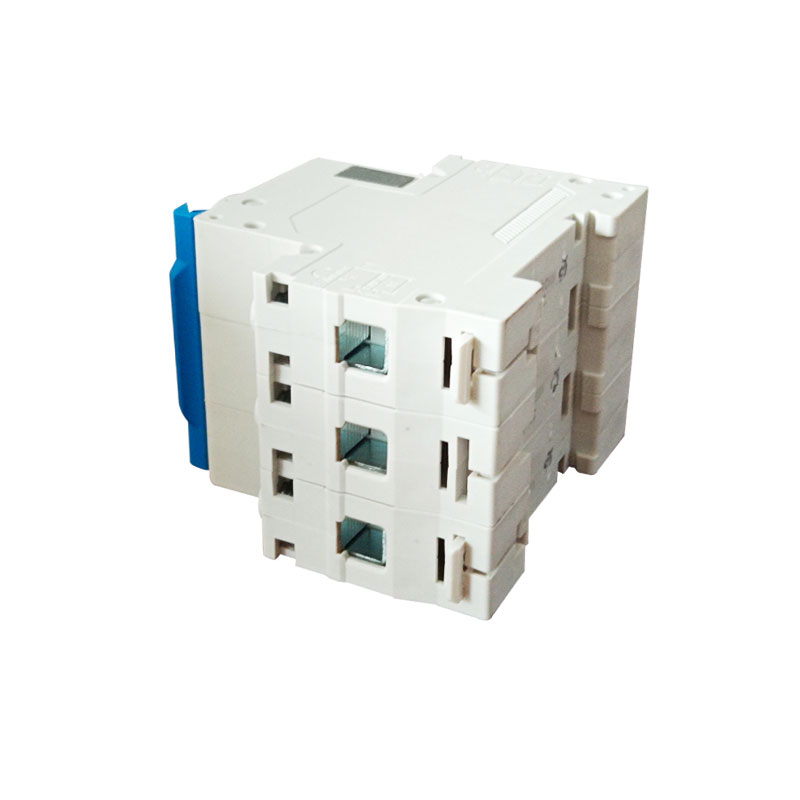

STB1-63 Miniature Circuit Breaker

หลักการการดำเนินงานของ MCBS

MCBS มักจะมีเครื่องตรวจจับการเดินทางด้วยแม่เหล็กหรืออิเล็กทรอนิกส์ภายในซึ่งใช้ในการตรวจจับการเปลี่ยนแปลงในกระแสในวงจร เมื่อกระแสไฟฟ้าผิดปกติกองหน้าจะกระตุ้นกลไกการสะดุดของ MCB ทำให้วงจรขนาดเล็ก STB1-63 Breakerto ตัดวงจรออกอย่างรวดเร็ว

1. Striker แม่เหล็ก Thermal: มันใช้ความร้อนที่เกิดขึ้นเมื่อกระแสผ่านตัวนำเพื่อกระตุ้นการสะดุด เมื่อกระแสมีขนาดใหญ่เกินไปตัวนำจะร้อนขึ้นทำให้เกิด bimetal ภายในกองหน้าแม่เหล็กความร้อนที่โค้งงอจึงก่อให้เกิดกลไกการสะดุด

2.Striker อิเล็กทรอนิกส์: ใช้ส่วนประกอบอิเล็กทรอนิกส์เพื่อตรวจจับการเปลี่ยนแปลงในปัจจุบันและควบคุมการกระทำของกลไกการสะดุด เมื่อตรวจพบกระแสที่ผิดปกติกองหน้าอิเล็กทรอนิกส์จะส่งสัญญาณไปยังกลไกการสะดุดเพื่อตัดวงจร

สถานการณ์แอปพลิเคชันของ MCB

MCBs มีการใช้กันอย่างแพร่หลายในระบบไฟฟ้าในเขตที่อยู่อาศัยการค้าและอุตสาหกรรมเพื่อปกป้องวงจรและอุปกรณ์จากความเสียหายที่เกิดจากกระแสน้ำผิดปกติ พวกเขามักจะติดตั้งในกล่องแจกจ่ายสวิตช์บอร์ดหรือตู้ควบคุมและใช้เป็นสวิตช์หลักหรือสวิตช์สาขาของวงจร

การเลือกและการติดตั้ง MCBS

1.Selection: เมื่อเลือก MCBS คุณต้องพิจารณาปัจจัยต่าง ๆ เช่นกระแสไฟฟ้าที่กำหนดของวงจรระดับแรงดันไฟฟ้าลักษณะการป้องกันและการป้องกันการรั่วไหลหรือไม่ นอกจากนี้ยังเป็นสิ่งสำคัญเพื่อให้แน่ใจว่า STB1-63 Miniature Circuit Breakercomplies ที่เลือกด้วยมาตรฐานความปลอดภัยทางไฟฟ้าในท้องถิ่นและข้อบังคับ

2. การติดตั้ง: วงจรขนาดเล็ก STB1-63 ควรติดตั้งในสภาพแวดล้อมที่แห้งและมีการระบายอากาศโดยปราศจากก๊าซกัดกร่อนและตรวจสอบให้แน่ใจว่ามีสายอย่างถูกต้องและปลอดภัย ในระหว่างการติดตั้งควรปฏิบัติตามกฎระเบียบด้านความปลอดภัยทางไฟฟ้าที่เกี่ยวข้องและขั้นตอนการดำเนินงาน
