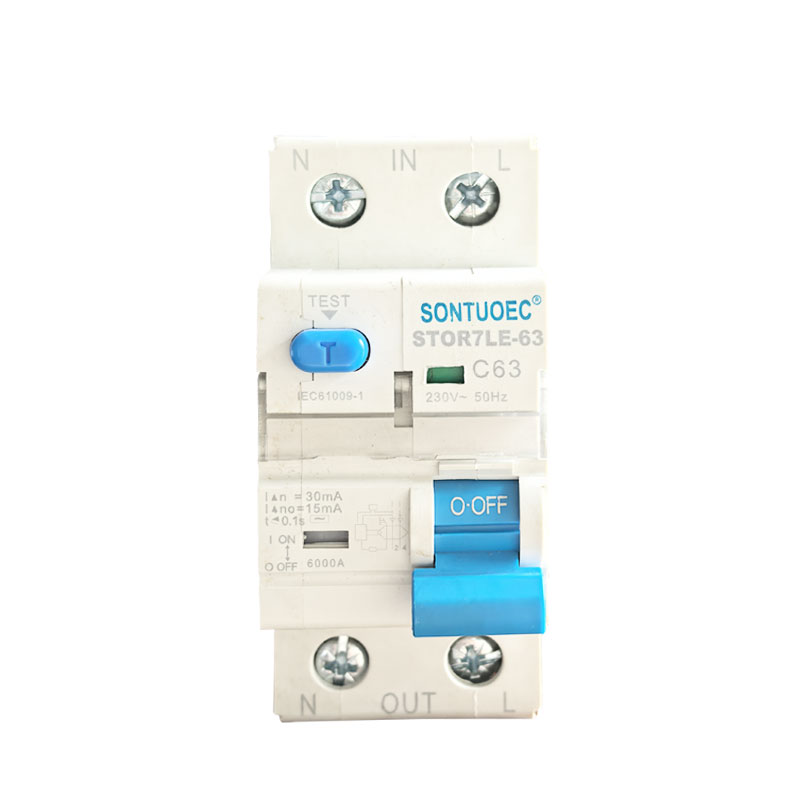

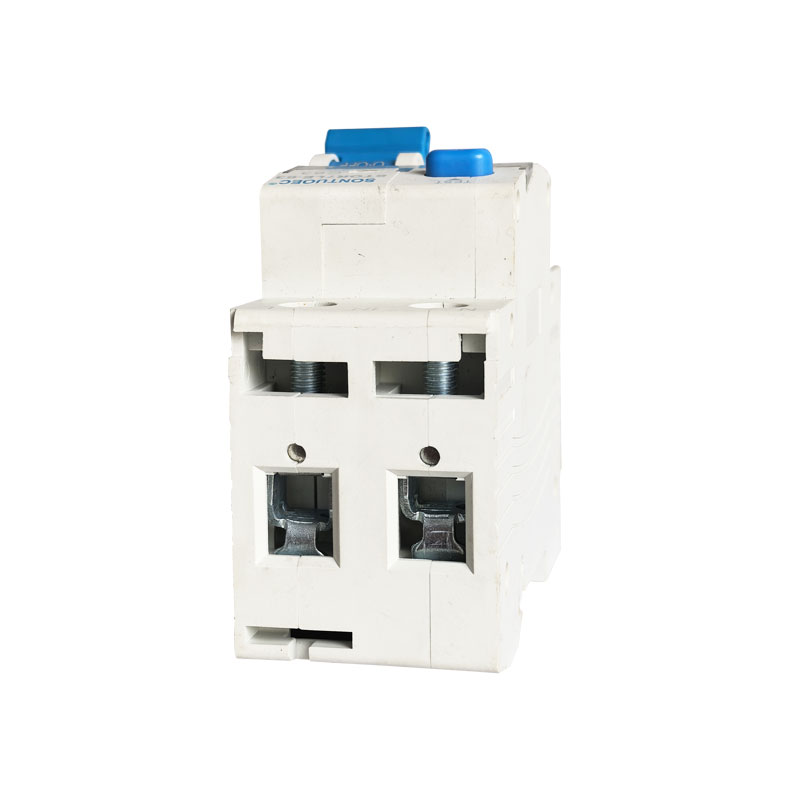

Sontuoec Stro7le-63 เบรกเกอร์ป้องกันไฟรั่วขนาดเล็ก RCBO

SONTUOEC เป็นหนึ่งในซัพพลายเออร์/ผู้ผลิตของจีนที่เชี่ยวชาญด้านการผลิตเครื่องใช้ไฟฟ้าขนาดเล็กต่างๆ STRO7LE-63 RCBO ใช้ในวงจรที่อยู่อาศัยเฟสเดียวของ AC 50/60Hz แรงดันไฟฟ้า 240V และป้องกันตัวเองได้สูงสุดถึงกระแสลัดวงจรสูงสุด 40A สามารถป้องกันวงจรอิเล็กทรอนิกส์โยธาจากการโอเวอร์โหลดและการลัดวงจร ผลิตภัณฑ์นี้มีข้อดีคือมีขนาดเล็ก มีความสามารถในการแตกหักสูง และสายไฟที่มีกระแสไฟฟ้าถูกตัดออกพร้อมๆ กัน และยังช่วยปกป้องบุคคลจากไฟฟ้าช็อตเมื่อเชื่อมต่อสายไฟที่อยู่ตรงข้ามกัน และเป็นไปตามมาตรฐาน IEC 61009-1

แบบอย่าง:STRO7LE-63

ส่งคำถาม

รายละเอียดสินค้า

ข้อมูลจำเพาะ:

สันดาด			IEC/EN 61009-1
ไฟฟ้า	ประเภท (ตรวจจับรูปคลื่นของการรั่วไหลของโลก)		ประเภทอิเล็กทรอนิกส์
คุณสมบัติ	จัดอันดับปัจจุบันใน	A	และและ
	เสา	P	1พี+น
	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	V	เอซี 230
	จัดอันดับปัจจุบัน:		6,10,16,20,25,32,40A
	จัดอันดับความไว I△n	A	0.01,0.03,0.1,0.3,0.5
	แรงดันไฟฟ้าของฉนวน Ui	V	250
	ให้คะแนนการทำสารตกค้างและ	A	500
	ทำลายความสามารถ I△m	A	500
	กระแสไฟลัดวงจร I△c	A	45,006,000
	ความถี่ที่กำหนด	เฮิรตซ์	50/60
	ระดับมลพิษ		2
เครื่องกล	ชีวิตไฟฟ้า	t	4000
คุณสมบัติ	ชีวิตเครื่องกล	t	10000
	ระดับการป้องกัน		IP20
	อุณหภูมิโดยรอบ	องศาเซลเซียส	-25~+40
	(โดยมีค่าเฉลี่ยรายวัน ≤35°C)	องศาเซลเซียส	-25~+40
	อุณหภูมิในการจัดเก็บ	องศาเซลเซียส	-25~+70

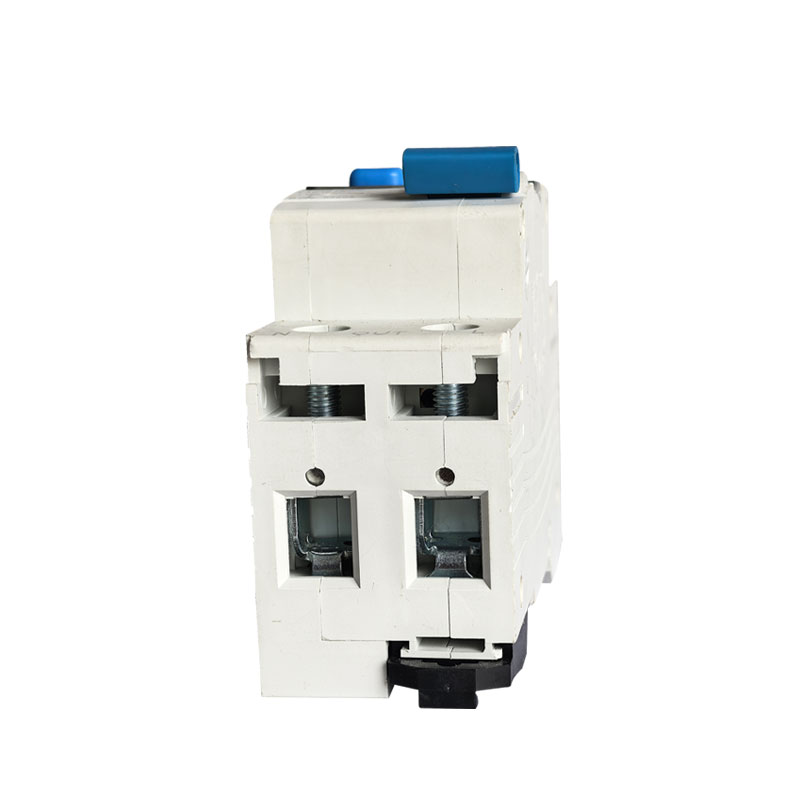

การติดตั้ง	ประเภทการเชื่อมต่อเทอร์มินัล		เคเบิล/บัสบาร์ชนิด U/บัสบาร์ชนิดพิน
	ขนาดขั้วบน/ล่างสำหรับสายเคเบิล	มม2	25
	ขนาดขั้วบน/ล่างสำหรับสายเคเบิล	AWG	18 พฤษภาคม
	ขนาดเทอร์มินัลบน/ล่างสำหรับบัสบาร์	มม2	25
	ขนาดเทอร์มินัลบน/ล่างสำหรับบัสบาร์	AWG	18 มีนาคม
	การติดตั้ง		บนราง DIN EN 60715(35 มม.) โดยใช้อุปกรณ์คลิปแบบรวดเร็ว
	การเชื่อมต่อ		จากบนและล่าง

ฟังก์ชั่นหลักของ STRO7LE-63 RCBO

การป้องกันการโอเวอร์โหลด: เมื่อกระแสไฟฟ้าในวงจรเกินค่าที่กำหนดของ STRO7LE-63 RCBO มันจะตัดวงจรโดยอัตโนมัติภายในระยะเวลาที่กำหนด เพื่อป้องกันไม่ให้วงจรและอุปกรณ์ร้อนเกินไป จึงหลีกเลี่ยงไฟไหม้และความเสียหาย

การป้องกันการลัดวงจร: เมื่อเกิดการลัดวงจรในวงจร STRO7LE-63 RCBO จะตัดวงจรอย่างรวดเร็วเพื่อป้องกันไม่ให้กระแสไฟฟ้าลัดวงจรทำให้เกิดความเสียหายร้ายแรงต่อวงจรและอุปกรณ์

การป้องกันการรั่วไหล: STRO7LE-63 RCBO สามารถตรวจจับกระแสตกค้าง (เช่น กระแสรั่วไหล) ในวงจรได้ เมื่อกระแสไฟฟ้าตกค้างเกินเกณฑ์ที่ตั้งไว้ STRO7LE-63 RCBO จะตัดวงจรในระยะเวลาอันสั้นมาก เพื่อป้องกันอุบัติเหตุจากไฟฟ้าช็อตและเพลิงไหม้ทางไฟฟ้า

หลักการทำงานของ STRO7LE-63 RCBO

STRO7-40 RCBO ประกอบด้วยเครื่องตรวจจับการสะดุดของแม่เหล็กความร้อนภายใน (สำหรับการป้องกันโหลดเกินและการลัดวงจร) และเครื่องตรวจจับกระแสตกค้าง (สำหรับการป้องกันการรั่วไหล) เมื่อกระแสหรือกระแสตกค้างในวงจรผิดปกติ กองหน้าที่เกี่ยวข้องจะกระตุ้นกลไกการสะดุดของ STRO7-40 RCBO ทำให้ตัดวงจรได้อย่างรวดเร็ว

1.ทริปเปอร์แม่เหล็กความร้อน: ใช้ความร้อนและสนามแม่เหล็กที่เกิดขึ้นเมื่อกระแสไหลผ่านตัวนำเพื่อกระตุ้นการสะดุด เมื่อกระแสไฟฟ้าสูงเกินไป ตัวนำจะร้อนขึ้นและสร้างสนามแม่เหล็ก ส่งผลให้โลหะคู่ที่อยู่ภายในตัวตัดแม่เหล็กความร้อนโค้งงอ หรือแม่เหล็กดึงดูดแกนเหล็ก จึงกระตุ้นให้เกิดกลไกการสะดุด

2.เครื่องตรวจจับกระแสตกค้าง: ใช้หม้อแปลงกระแสลำดับเป็นศูนย์เพื่อตรวจจับกระแสตกค้างในวงจร เมื่อกระแสตกค้างเกินเกณฑ์ที่ตั้งไว้ เครื่องตรวจจับกระแสตกค้างจะส่งสัญญาณไปยังกลไกการสะดุดเพื่อตัดวงจร

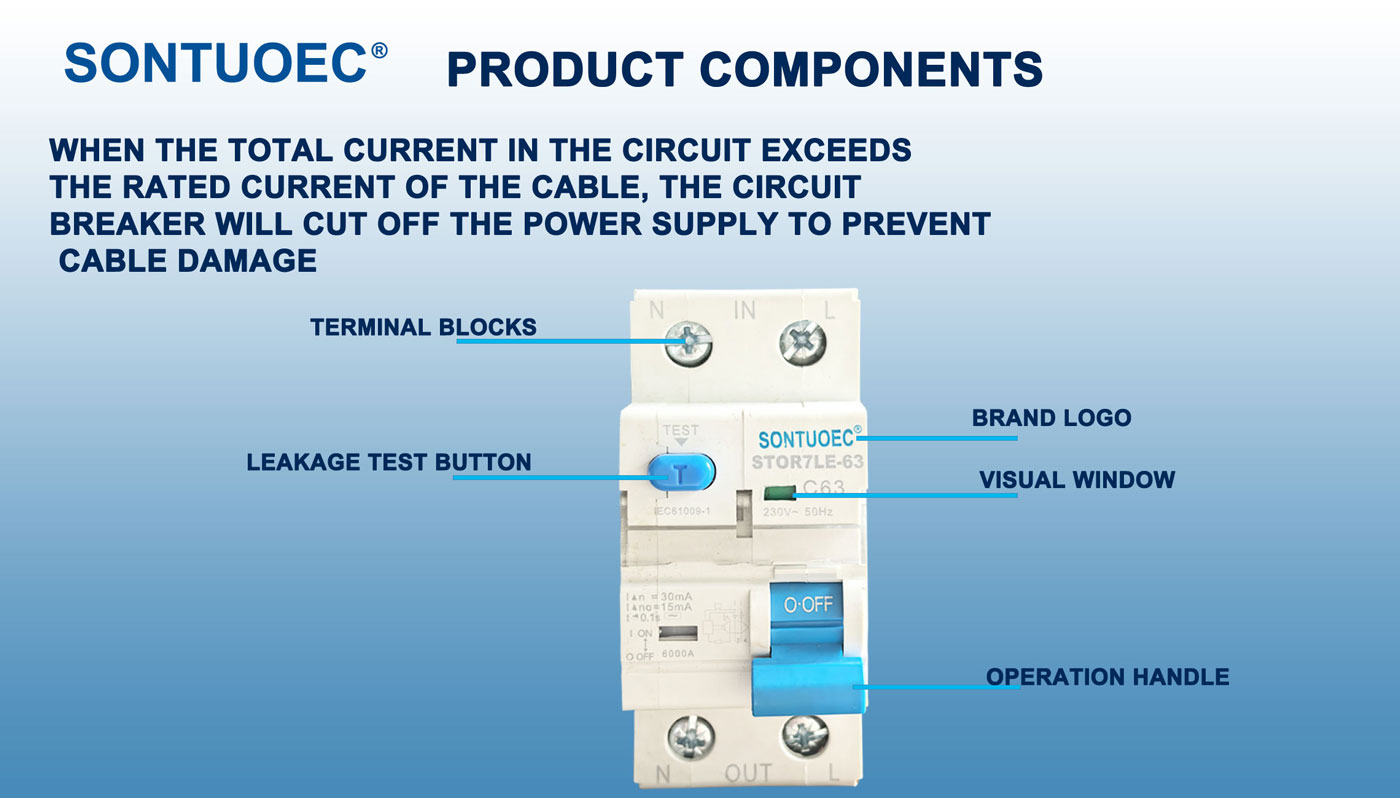

คุณสมบัติของ STRO7LE-63 RCBO

การบูรณาการอเนกประสงค์: STRO7LE-63 RCBO ผสานรวมฟังก์ชันป้องกันการโอเวอร์โหลด การลัดวงจร และการรั่วไหล ทำให้การออกแบบและติดตั้งระบบไฟฟ้าง่ายขึ้น

ความไวสูง: STRO7LE-63 RCBO สามารถตรวจจับและตัดกระแสที่ผิดปกติและกระแสตกค้างในวงจรได้อย่างรวดเร็ว ให้การป้องกันที่เชื่อถือได้

ติดตั้งและบำรุงรักษาง่าย: โดยปกติแล้ว RCBO STRO7LE-63 จะถูกแยกส่วนเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย

ความปลอดภัยสูง: STRO7-40 RCBO ได้รับการทดสอบและรับรองอย่างเข้มงวดเพื่อความปลอดภัยและความน่าเชื่อถือสูง เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของระบบไฟฟ้า

สถานการณ์การใช้งานของ STRO7LE-63 RCBO

RCBO STRO7LE-63 ใช้กันอย่างแพร่หลายในระบบไฟฟ้าในภาคที่อยู่อาศัย พาณิชยกรรม และอุตสาหกรรม โดยเฉพาะอย่างยิ่งระบบที่ต้องการโหลดเกินพร้อมกัน ป้องกันไฟฟ้าลัดวงจร และป้องกันไฟรั่ว โดยปกติจะติดตั้งในกล่องจ่ายไฟ แผงสวิตช์ หรือตู้ควบคุม เพื่อป้องกันวงจรและอุปกรณ์จากความเสียหายที่เกิดจากกระแสไฟฟ้าและแรงดันไฟฟ้าที่ผิดปกติ และเพื่อป้องกันไฟฟ้าช็อต
