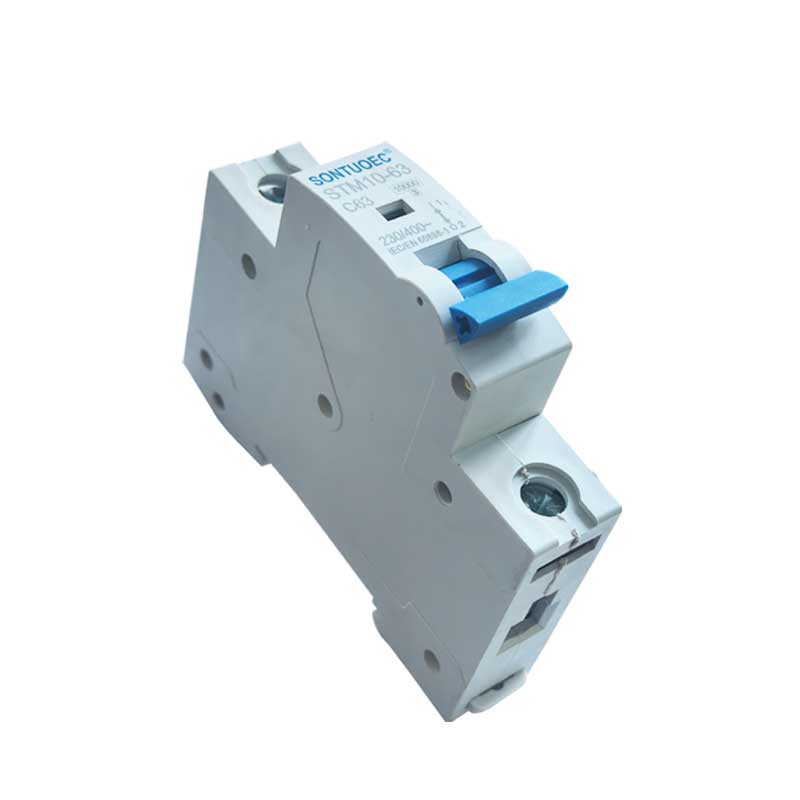

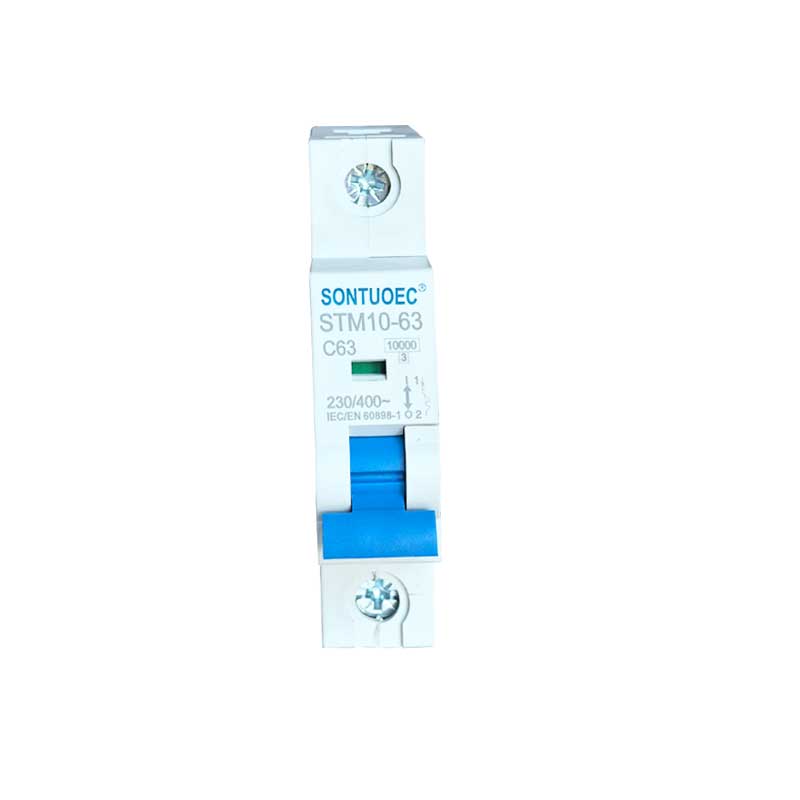

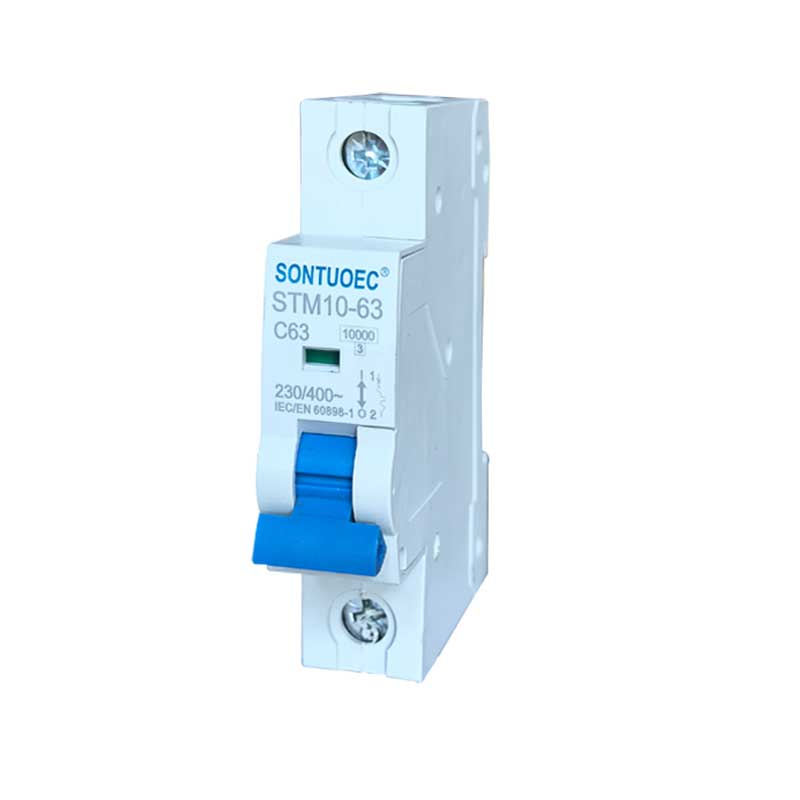

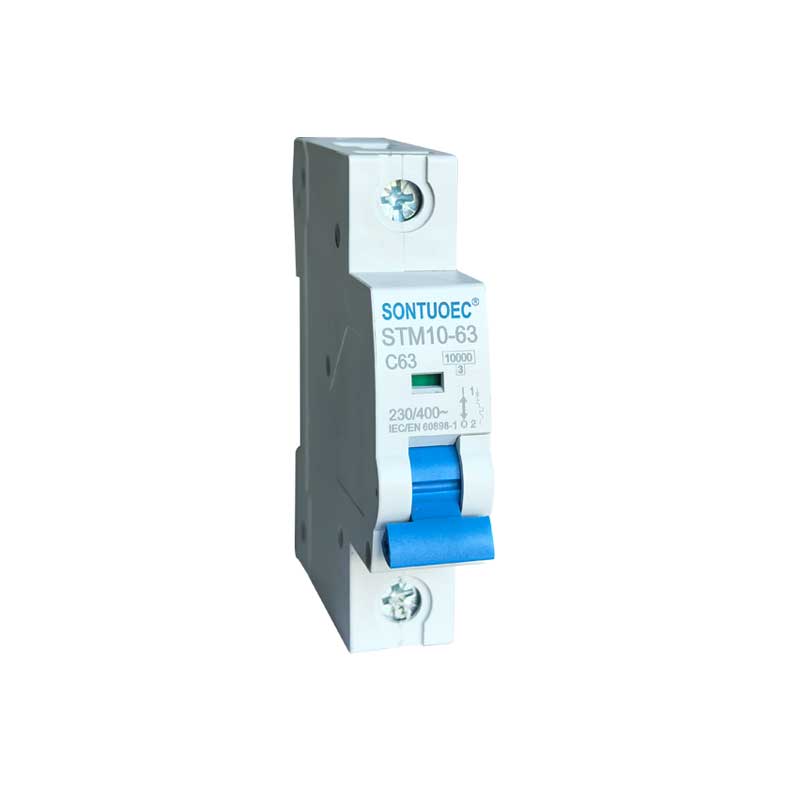

โรงงาน Sontuoec ขายตรง MCB Stm10-63 Series 6ka Miniature Circuit Breaker

- SONTUOEC เป็นหนึ่งในซัพพลายเออร์/ผู้ผลิตของจีนที่เชี่ยวชาญด้านการผลิตเครื่องใช้ไฟฟ้าขนาดเล็กต่างๆ เซอร์กิตเบรกเกอร์ขนาดเล็กทำลายสูงซีรีส์ STM10-63 มีคุณสมบัติของโครงสร้างขั้นสูง ประสิทธิภาพที่เชื่อถือได้ ความสามารถในการทำลายสูง รูปลักษณ์ที่หรูหรา และเปลือกและชิ้นส่วนทำจากวัสดุที่ทนต่อแรงกระแทก คุณสมบัติหน่วงไฟที่แข็งแกร่ง เหมาะสำหรับระบบไฟฟ้าความถี่ 50 หรือ 60 Ue 400V และต่ำกว่า Ui 63A และต่ำกว่า ส่วนใหญ่จะใช้ในอาคารสำนักงาน ที่พักอาศัย สำหรับให้แสงสว่าง การจ่ายพลังงาน และการป้องกันการโอเวอร์โหลดและการลัดวงจรของอุปกรณ์ โดยปกติแล้วยังสามารถใช้เป็นระบบส่งกำลังได้ไม่บ่อยอีกด้วย เป็นไปตามมาตรฐาน IEC60898.1 และ GB10963.1

แบบอย่าง:STM10-63

ส่งคำถาม

รายละเอียดสินค้า

ข้อมูลจำเพาะ:

	มาตรฐาน		IEC/EN 60898-1
ไฟฟ้า	จัดอันดับปัจจุบันใน	A	1,2,4,6,10,16,20,25,32,40,50,63เอ

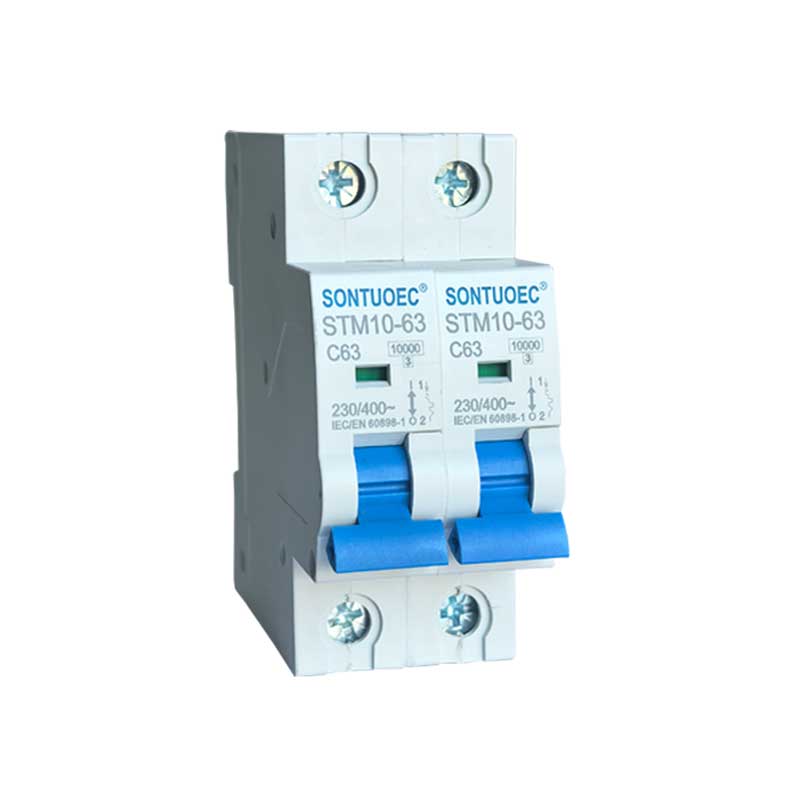

คุณสมบัติ	เสา	P	1,2,3,4
	พิกัดแรงดันไฟฟ้า Ue	V	เอซี 230, 400
	แรงดันไฟฟ้าของฉนวน Ui	V	500
	ความถี่ที่กำหนด	เฮิรตซ์	50/60
	จัดอันดับความสามารถในการทำลาย	A	3000, 4500, 6000
	แรงกระตุ้นที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า (1.2 / 50) Uimp	V	4000
	แรงดันทดสอบไดอิเล็กทริกที่ ind.Freq. เป็นเวลา 1 นาที	เควี	2
	ระดับมลพิษ		2
	ลักษณะการปลดปล่อยเทอร์โมแม่เหล็ก		บี,ซี,ดี
เครื่องกล	ชีวิตไฟฟ้า	t	4000
คุณสมบัติ	ชีวิตเครื่องกล	t	10000
	ระดับการป้องกัน		IP20
	อุณหภูมิอ้างอิงสำหรับการตั้งค่า	องศาเซลเซียส	30
	ขององค์ประกอบความร้อน	องศาเซลเซียส	30
	อุณหภูมิแวดล้อม	องศาเซลเซียส	-5~+40(การใช้งานพิเศษ โปรดดูที่
	(โดยมีค่าเฉลี่ยรายวัน ≤35°C)	องศาเซลเซียส	การแก้ไขการชดเชยอุณหภูมิ)
	อุณหภูมิในการจัดเก็บ	องศาเซลเซียส	-25~+70
การติดตั้ง	ประเภทการเชื่อมต่อเทอร์มินัล		บัสบาร์แบบเคเบิล/พิน
	ขนาดขั้วบน/ล่างสำหรับสายเคเบิล	มม2	25
	ขนาดขั้วบน/ล่างสำหรับสายเคเบิล	AWG	วันที่ 3 เมษายน 18...
	ขนาดความร้อนบน/ล่างสำหรับบัสบาร์	มม2	25
	ขนาดความร้อนบน/ล่างสำหรับบัสบาร์	AWG	วันที่ 3 เมษายน 18...
	แรงบิดในการขัน	N*m	2
	แรงบิดในการขัน	ในปอนด์	18

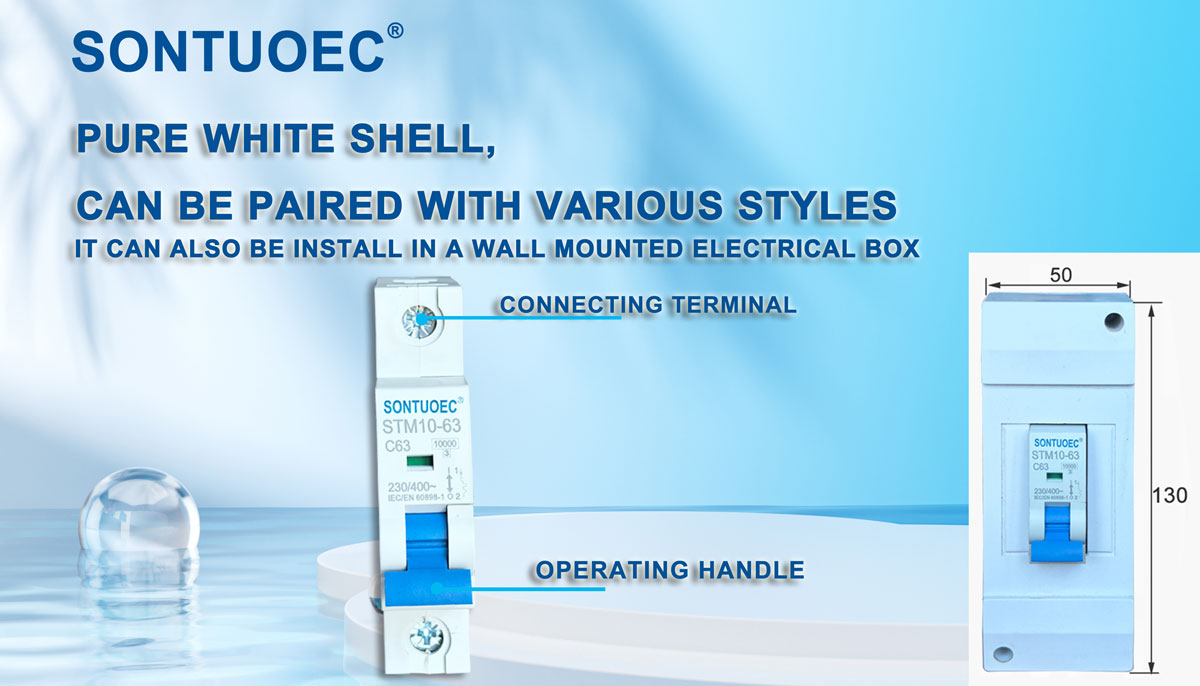

	การติดตั้ง		บนราง DIN EN 60715 (35 มม.) โดยใช้อุปกรณ์คลิปแบบเร็ว
	การเชื่อมต่อ		จากบนและล่าง

ฟังก์ชั่นหลักของเบรกเกอร์จิ๋ว STM10-63

1.การป้องกันโอเวอร์โหลด: เมื่อกระแสในวงจรเกินค่าที่กำหนดของ MCB เบรกเกอร์ขนาดเล็ก STM10-63 จะทำการตัดวงจรโดยอัตโนมัติภายในระยะเวลาที่กำหนดเพื่อป้องกันไม่ให้วงจรและอุปกรณ์ร้อนเกินไป

2.ป้องกันการลัดวงจร: เมื่อเกิดไฟฟ้าลัดวงจรในวงจร STM10-63 Miniature Circuit Breaker จะตัดวงจรทันที เพื่อป้องกันกระแสลัดวงจรทำให้วงจรและอุปกรณ์เสียหาย

3.การป้องกันการรั่วไหล (MCB บางตัวมีฟังก์ชันนี้): สำหรับ MCB ที่มีการป้องกันการรั่วไหล เมื่อมีการรั่วไหลในวงจร STM10-63 Miniature Circuit Breaker จะตัดวงจรอย่างรวดเร็วเพื่อปกป้องความปลอดภัยส่วนบุคคล

หลักการทำงานของ MCB

MCB มักจะมีเครื่องตรวจจับการเดินทางด้วยแม่เหล็กความร้อนหรืออิเล็กทรอนิกส์อยู่ภายใน ซึ่งใช้ในการตรวจจับการเปลี่ยนแปลงของกระแสในวงจร เมื่อกระแสไฟฟ้าผิดปกติกองหน้าจะสั่งงานกลไกการสะดุดของ MCB ทำให้เบรกเกอร์จิ๋ว STB1-63 ตัดวงจรอย่างรวดเร็ว

1.ตัวหยุดแม่เหล็กความร้อน: ใช้ความร้อนที่เกิดขึ้นเมื่อกระแสไหลผ่านตัวนำเพื่อกระตุ้นการสะดุด เมื่อกระแสไฟฟ้ามีขนาดใหญ่เกินไป ตัวนำจะร้อนขึ้น ส่งผลให้โลหะคู่ที่อยู่ภายในตัวตัดแม่เหล็กความร้อนโค้งงอ ทำให้เกิดกลไกการสะดุด

2. กองหน้าแบบอิเล็กทรอนิกส์: ใช้ชิ้นส่วนอิเล็กทรอนิกส์เพื่อตรวจจับการเปลี่ยนแปลงในปัจจุบันและควบคุมการทำงานของกลไกการสะดุด เมื่อตรวจพบกระแสไฟฟ้าผิดปกติ สไตรค์เกอร์อิเล็กทรอนิกส์จะส่งสัญญาณไปยังกลไกสะดุดเพื่อตัดวงจร

สถานการณ์การใช้งานของ MCB

MCB ถูกนำมาใช้กันอย่างแพร่หลายในระบบไฟฟ้าในพื้นที่ที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม เพื่อปกป้องวงจรและอุปกรณ์จากความเสียหายที่เกิดจากกระแสไฟฟ้าผิดปกติ โดยปกติจะติดตั้งในกล่องกระจายสินค้า แผงสวิตช์ หรือตู้ควบคุม และใช้เป็นสวิตช์หลักหรือสวิตช์ย่อยของวงจร

การเลือกและการติดตั้ง MCB

1.การเลือก: เมื่อเลือก MCB คุณต้องพิจารณาปัจจัยต่างๆ เช่น พิกัดกระแสไฟฟ้าของวงจร ระดับแรงดันไฟฟ้า คุณลักษณะการป้องกัน และจำเป็นต้องมีการป้องกันการรั่วไหลหรือไม่ สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าเครื่องตัดกระแสไฟฟ้าขนาดเล็ก STB1-63 ที่เลือกนั้นสอดคล้องกับมาตรฐานและข้อบังคับด้านความปลอดภัยทางไฟฟ้าในท้องถิ่น

2. การติดตั้ง: ควรติดตั้งเซอร์กิตเบรกเกอร์ขนาดเล็ก STB1-63 ในสภาพแวดล้อมที่แห้งและมีอากาศถ่ายเทสะดวก ปราศจากก๊าซที่มีฤทธิ์กัดกร่อน และต้องแน่ใจว่าได้เดินสายอย่างถูกต้องและปลอดภัย ในระหว่างการติดตั้ง ควรปฏิบัติตามกฎข้อบังคับด้านความปลอดภัยทางไฟฟ้าที่เกี่ยวข้องและขั้นตอนการปฏิบัติงาน
