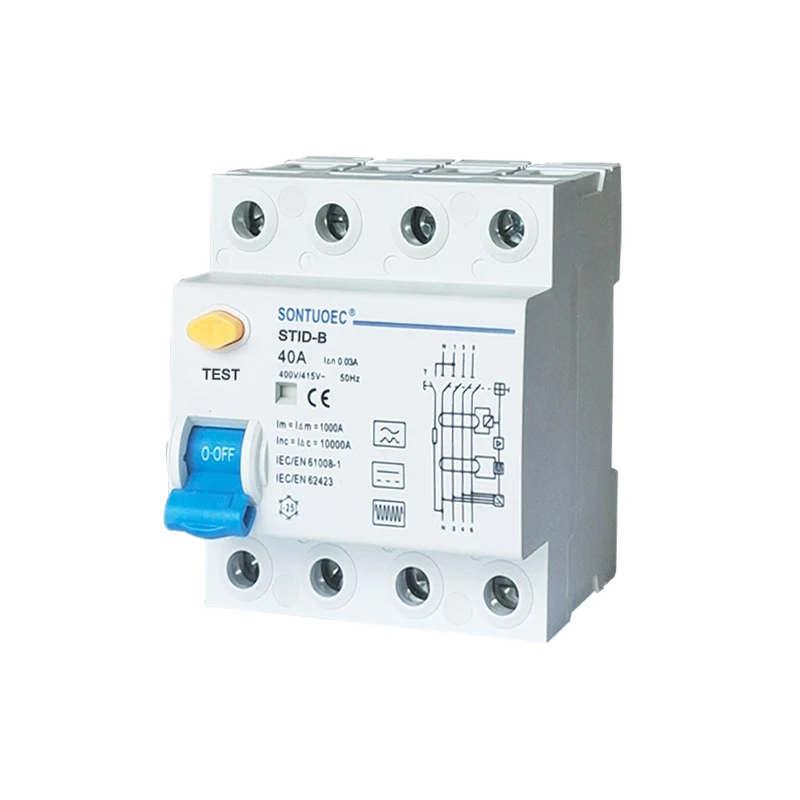

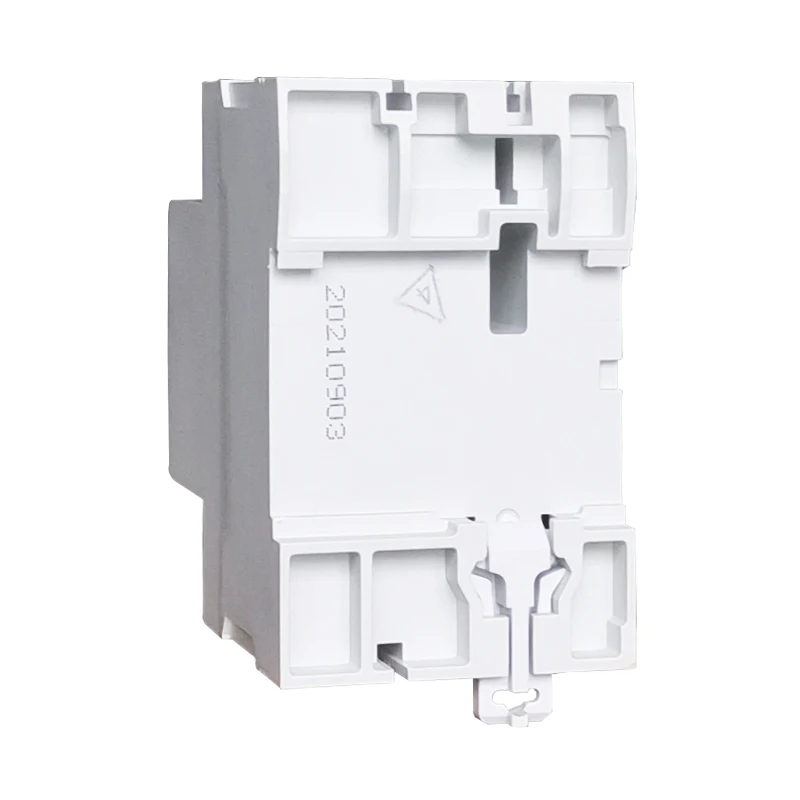

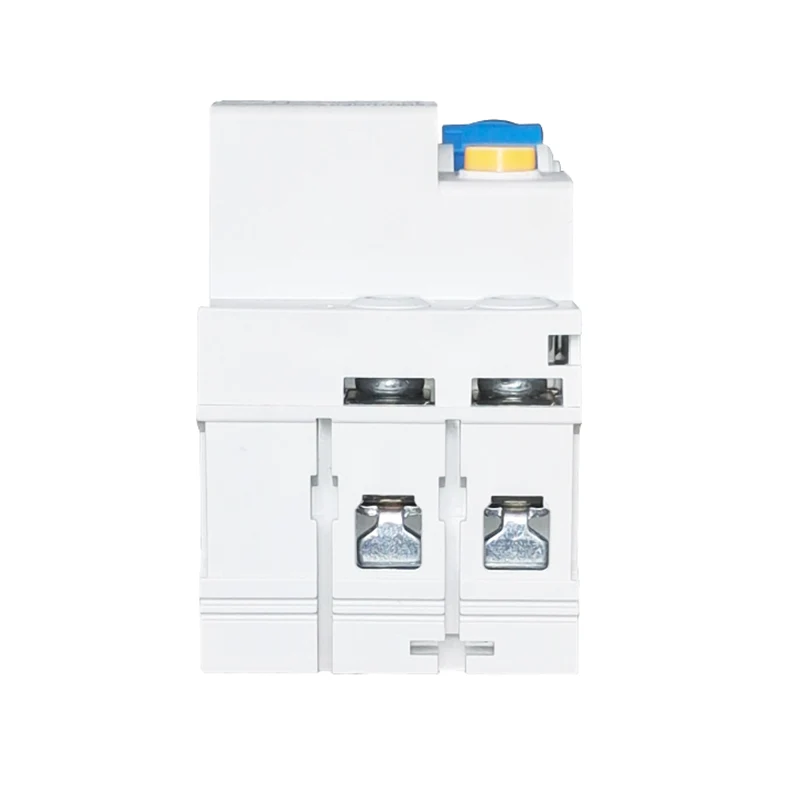

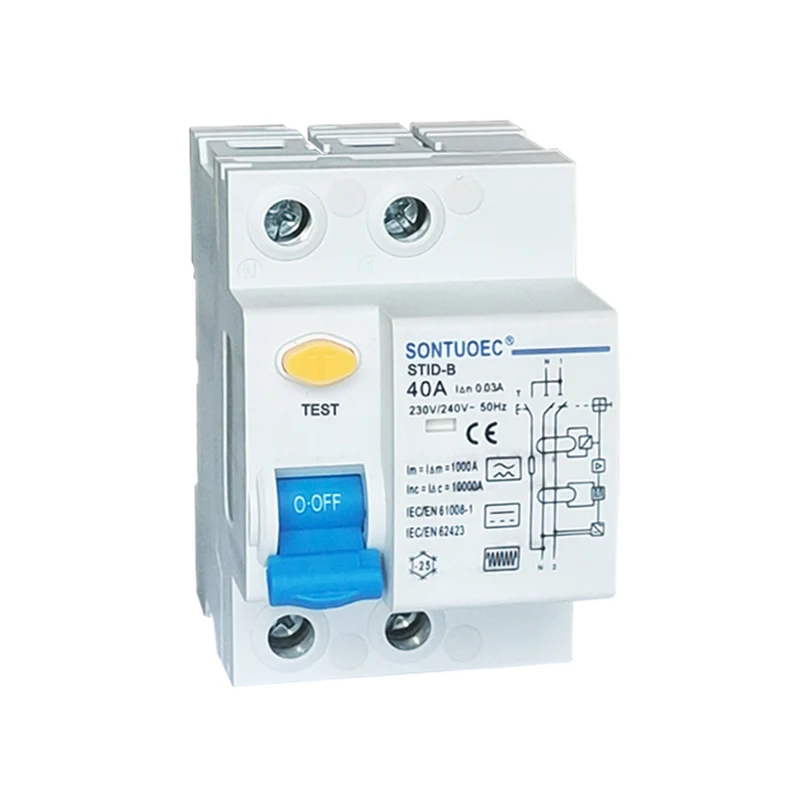

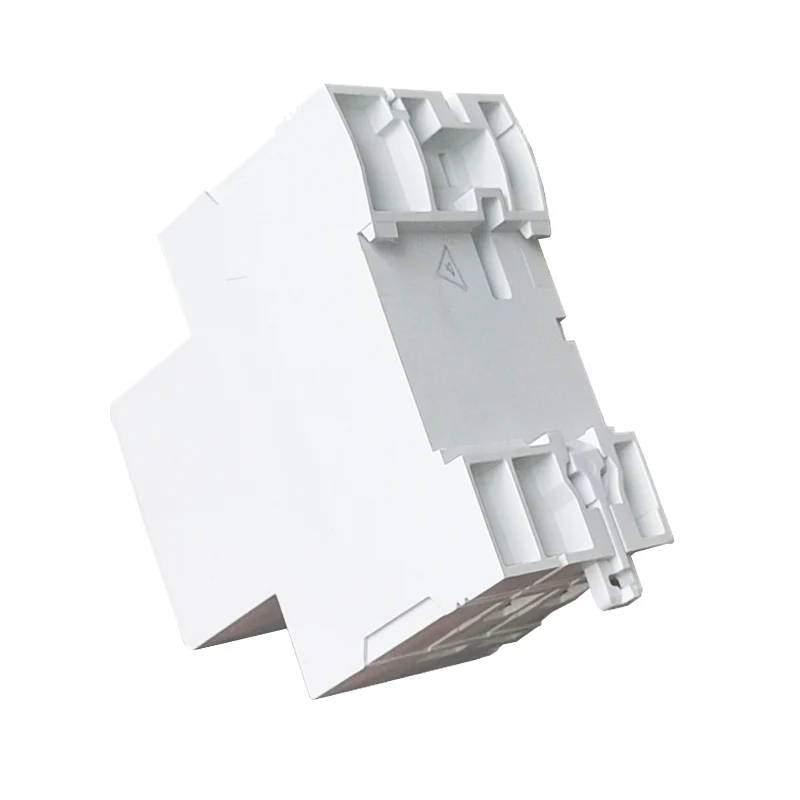

RCCB B รุ่นเบรกเกอร์ปัจจุบัน

RCCB B รุ่นเบรกเกอร์กระแสตกค้างในกรณีที่เกิดความผิดปกติในปัจจุบันบนเครือข่ายสามเฟสมันมักจะใช้ในสาขาสถานีชาร์จไฟ, อุปกรณ์ทางการแพทย์และเครื่องมือ, คอนโทรลเลอร์และไดรฟ์ความเร็วแปรปรวน, ค่าใช้จ่ายในการปะทะและอินเวอร์เตอร์ (DC) ... STID-B

แบบอย่าง:STID-B

ส่งคำถาม

รายละเอียดสินค้า

เกี่ยวกับไฟฟ้า คุณสมบัติ	มาตรฐาน		IEC/EN62423 & IEC/EN61008-1
	ประเภท (รูปแบบคลื่นของการรั่วไหลของโลก)		B
	จัดอันดับกระแสใน	A	25,40,63
	เสา	P	1P+N, 3P+N
	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ue	V	IP+N: 230/240V; 3P+N: 400/415V
	ให้คะแนนความไวฉัน n	A	0.03,0.1,0.3
	แรงดันไฟฟ้าฉนวน UI	V	500
	ให้คะแนนการทำที่เหลือและ	A	500 (ใน = 25a/40a)
	ความสามารถในการทำลายฉัน m	A	630 (ใน = 63a)
	กระแสไฟฟ้าลัดวงจร I C	A	10000
	ฟิวส์ scpd	A	10000
	เวลาพักภายใต้ i n	s	≤0.1
	ความถี่ที่ได้รับการจัดอันดับ	Hz	50
	จัดอันดับแรงกระตุ้นแรงดันไฟฟ้า (1.2/5.0) UIMP	V	4000
ช่าง คุณสมบัติ	แรงดันไฟฟ้าทดสอบอิเล็กทริกที่ IND เฟร็ด สำหรับ 1 นาที	KV	2.5
	ระดับมลพิษ		2
	ชีวิตไฟฟ้า		2000
	mechanicai iife		10000
	ตัวบ่งชี้กระแสไฟฟ้าข้อผิดพลาด		ใช่
	ระดับการป้องกัน		IP20
	อุณหภูมิแวดล้อม (โดยเฉลี่ยต่อวัน 35)	ºC	-40 ~+55ºC
	อุณหภูมิการจัดเก็บ	ºC	-40 ~+70ºC

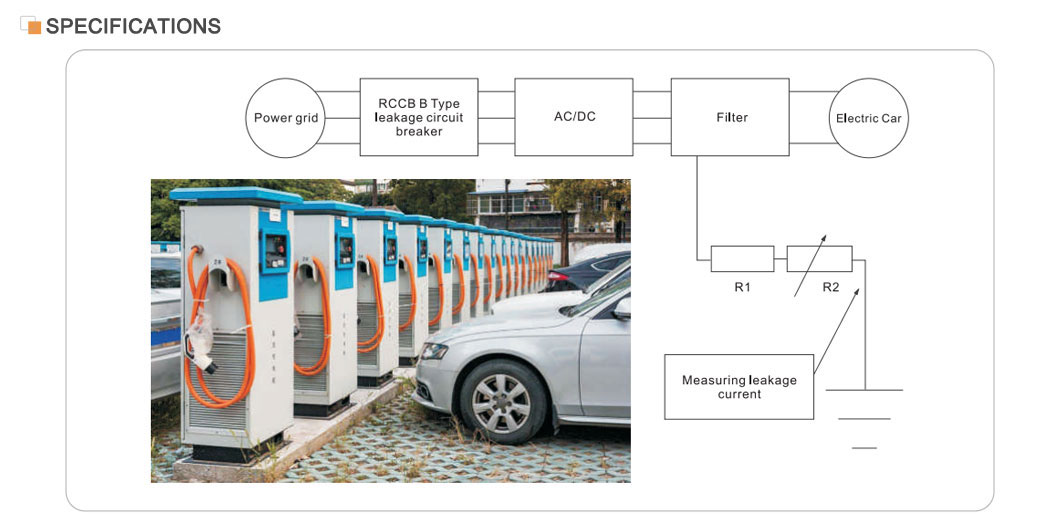

STID-B RCCB B รุ่นเบรกเกอร์กระแสตกค้างในปัจจุบันเหมาะสำหรับ Type A และยังเหมาะสำหรับการทำให้กระแสตกค้าง DC ที่ราบเรียบ, กระแสตกค้าง DC ที่อาจเกิดขึ้นจากวงจรวงจรเรียงกระแสและกระแส AC ที่ตกค้างความถี่สูง มันให้การป้องกันในกรณีที่กระแสผิดปกติอย่างต่อเนื่องในเครือข่ายสามเฟส STID-B มักใช้ในสาขาของสถานีชาร์จอุปกรณ์ทางการแพทย์และเครื่องมือคอนโทรลเลอร์และไดรฟ์ความเร็วแปรปรวนเครื่องชาร์จแบตเตอรี่และอินเวอร์เตอร์ (DC) Stid-B เป็นไปตามมาตรฐาน IEC/EN61008 และ IEC/EN62423

คุณสมบัติหลัก

กระแสไฟฟ้าที่ได้รับการจัดอันดับ: 40a เหมาะสำหรับระบบไฟฟ้าปัจจุบัน

การป้องกันการรั่วไหล: ด้วยความไวและความแม่นยำสูงสามารถตรวจจับกระแสการรั่วไหลและตัดแหล่งจ่ายไฟในเวลาอันสั้น

ประสิทธิภาพความปลอดภัย: สอดคล้องกับมาตรฐานสากลเช่น IEC/EN61008.1 และ GB16916.1 เพื่อให้มั่นใจถึงความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์

ขอบเขตของการใช้งาน: ใช้กันอย่างแพร่หลายในอาคารอุตสาหกรรมเชิงพาณิชย์อาคารสูงและพลเรือนเพื่อให้การป้องกันที่ครอบคลุมสำหรับระบบไฟฟ้า

หลักการปฏิบัติการ

RCCB B รุ่นเบรกเกอร์กระแสที่เหลืออยู่นั้นขึ้นอยู่กับหม้อแปลงกระแสไฟฟ้าลำดับศูนย์ แต่ละเฟสนำผ่านหม้อแปลงกระแสไฟฟ้าลำดับศูนย์ด้านที่สองซึ่งเชื่อมต่อกับ detent แม่เหล็กไฟฟ้า ภายใต้สภาวะปกติผลรวมเวกเตอร์ของกระแสเฟสผ่านหม้อแปลงกระแสไฟฟ้าลำดับศูนย์เป็นศูนย์ดังนั้นฟลักซ์ผ่านหม้อแปลงเป็นศูนย์แรงดันไฟฟ้าเอาต์พุตรองยังเป็นศูนย์และเบรกเกอร์จะไม่ทำงาน อย่างไรก็ตามเมื่อกระแสการรั่วไหลเพิ่มขึ้นและขับเคลื่อนแรงดันเอาต์พุตด้านรองเพื่อเพิ่มขึ้นในระดับหนึ่งการปล่อยแม่เหล็กไฟฟ้าจะเปิดใช้งานการขับเคลื่อนกลไกการทำงานเพื่อดำเนินการและตัดการเชื่อมต่อหน้าสัมผัสที่เชื่อมต่อกับแหล่งจ่ายไฟจึงตระหนักถึงการป้องกันการรั่วไหล

การเลือกและการติดตั้ง

การเลือก: เมื่อเลือก RCCB พารามิเตอร์เช่นแรงดันไฟฟ้าที่ได้รับการจัดอันดับกระแสไฟฟ้าที่ได้รับการจัดอันดับกระแสการรั่วไหลของกระแสไฟฟ้าและเวลาดำเนินการของระบบไฟฟ้าควรได้รับการพิจารณา นอกจากนี้ยังจำเป็นต้องเลือก RCCB ที่เหมาะสมตามประเภทของการป้องกันที่จำเป็น (เช่นการป้องกันการติดต่อโดยตรงหรือการป้องกันการติดต่อทางอ้อม)

การติดตั้ง: ควรติดตั้ง RCCB ที่ปลายขาเข้าของระบบไฟฟ้าหรือบนสายสาขาเพื่อให้แน่ใจว่ามีการป้องกันระบบไฟฟ้าทั้งหมดหรือสายสาขาเฉพาะ ในระหว่างการติดตั้งมาตรฐานและรหัสที่เกี่ยวข้องควรได้รับการปฏิบัติอย่างเคร่งครัดเพื่อให้แน่ใจว่าการเชื่อมต่อที่เหมาะสมและการทำงานที่เชื่อถือได้ของ RCCB
