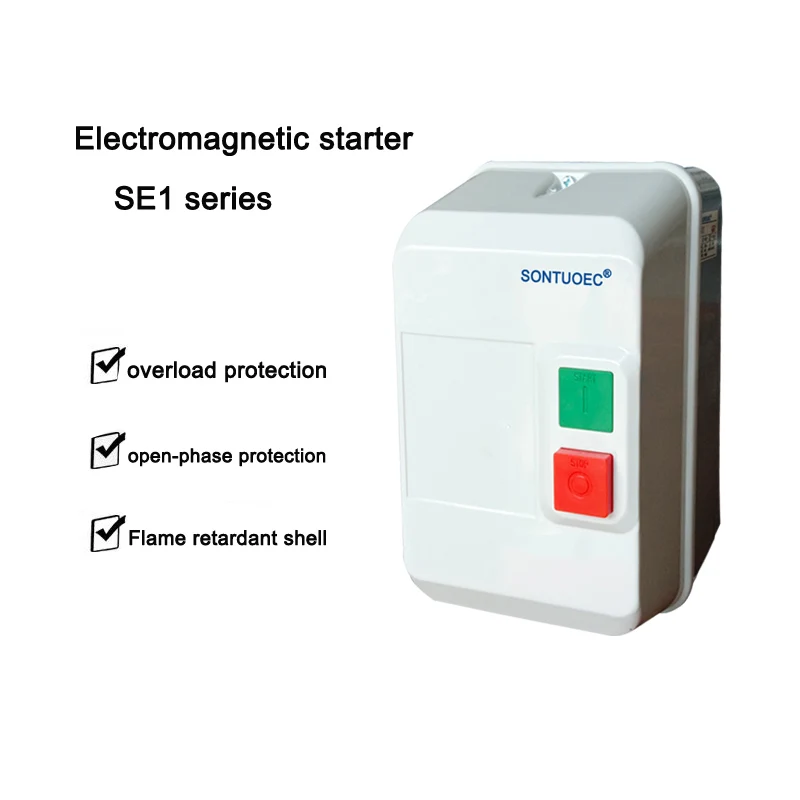

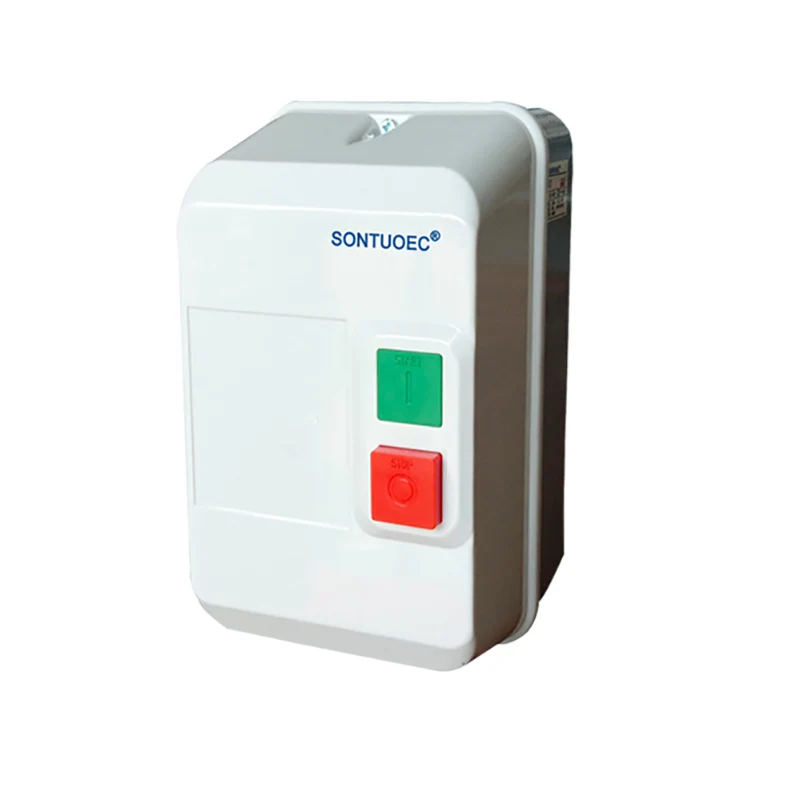

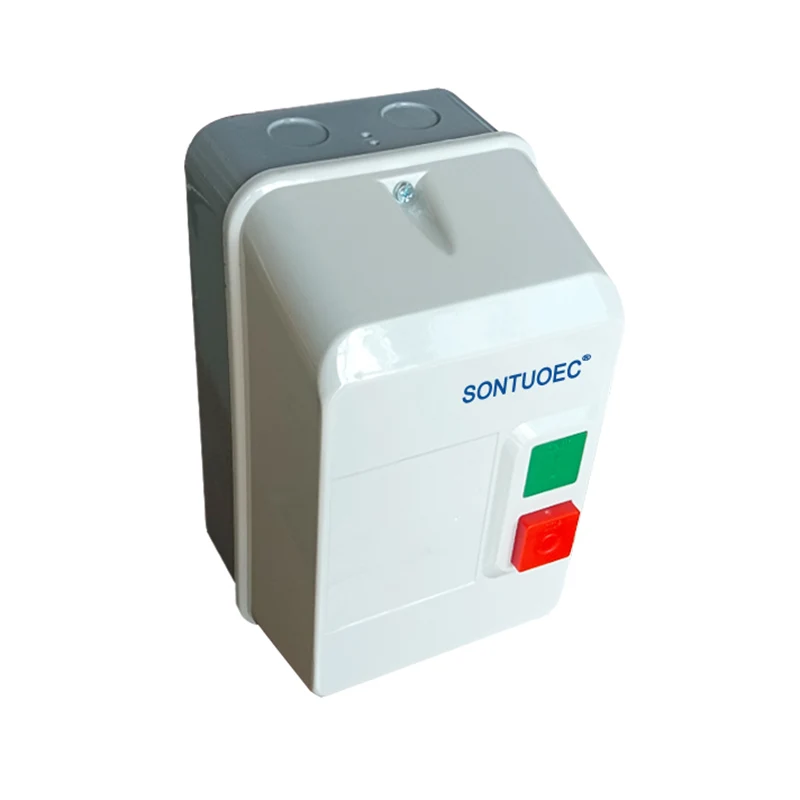

แม่เหล็กเริ่มต้น (DOL)

แม่เหล็กเริ่มต้น (DOL) มอเตอร์เช่นสวิตช์แม่เหล็กถูกใช้เพื่อควบคุมการเริ่มต้นและการหยุดมอเตอร์ (หรือมอเตอร์) สวิตช์แม่เหล็กมีบทบาทสำคัญที่นี่โดยการควบคุมการเปิดปิดของวงจรตามการเปลี่ยนแปลงในสนามแม่เหล็กภายนอกดังนั้นจึงตระหนักถึงการควบคุมของมอเตอร์

ส่งคำถาม

รายละเอียดสินค้า

ข้อกำหนด

โหมดผลิตภัณฑ์หมายเลขและ speciolatiol	SLE1-09 และ 12	สองใน sulated, toLP429 (3) หรือ, F659 (4)
สิ่งที่แนบมา	SLE1-18 และ 25	สองใน sulated, toLP427 (3) หรือ, F5577 (4)
	SLE1-32 และ 95	Matal, LP65 ถึง 559
การควบคุม (ปุ่มกด 2 ปุ่มเปิดออก ฝาปิดสิ่งที่แนบมา)	SLE1-32 และ 95	1 ปุ่มเริ่มต้นสีเขียว ‘1’, 1 REPT/TESET BUTTION“ O”
การเชื่อมต่อ	SLE1-32 และ 95	พลังงานไฟฟ้าและการเชื่อมต่อการหมุนรอบตัวควบคุม

พารามิเตอร์หลักทางเทคนิค:

พิมพ์		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) พลังงาน RETED (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) พลังงาน RETED (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
กระแสความร้อนที่ถูกปรับ (A)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
ผู้ติดต่อแบบ auxicary AC-15	ติดต่อ	มาตรฐาน	1 ไม่มี				1NO+1NC
	ปัจจุบัน	220V	1.6
	ปัจจุบัน	380V	0.95

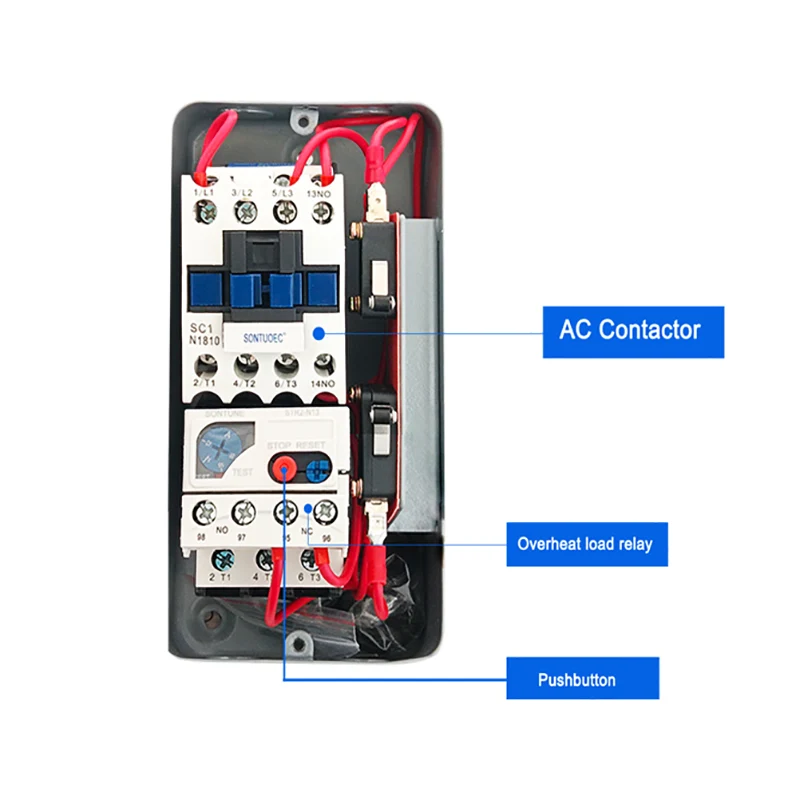

รีเลย์ความร้อนของ Suitabie		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
การจัดอันดับคลังสินค้า		LP65

หลักการปฏิบัติการ

หลักการปฏิบัติการของมอเตอร์เริ่มต้นแม่เหล็กส่วนใหญ่ขึ้นอยู่กับอิทธิพลของสนามแม่เหล็กและหลักการทำงานของมอเตอร์ DC เมื่อสนามแม่เหล็กภายนอกเข้ามาใกล้กับสวิตช์แม่เหล็กมันจะกระตุ้นองค์ประกอบการตรวจจับแม่เหล็ก (เช่นกก) ภายในสวิตช์ทำให้มันปิดหรือทำลายหน้าสัมผัสดังนั้นจึงควบคุมการเปิดและการปิดของวงจร เมื่อวงจรถูกปิดกระแสกระแสไหลผ่านมอเตอร์ทำให้มันเริ่มหมุน ในทางกลับกัน DC Motors ทำงานบนหลักการที่ว่าตัวนำที่มีพลังเคลื่อนที่ในสนามแม่เหล็กโดยการกระทำของแรงแม่เหล็กไฟฟ้า
