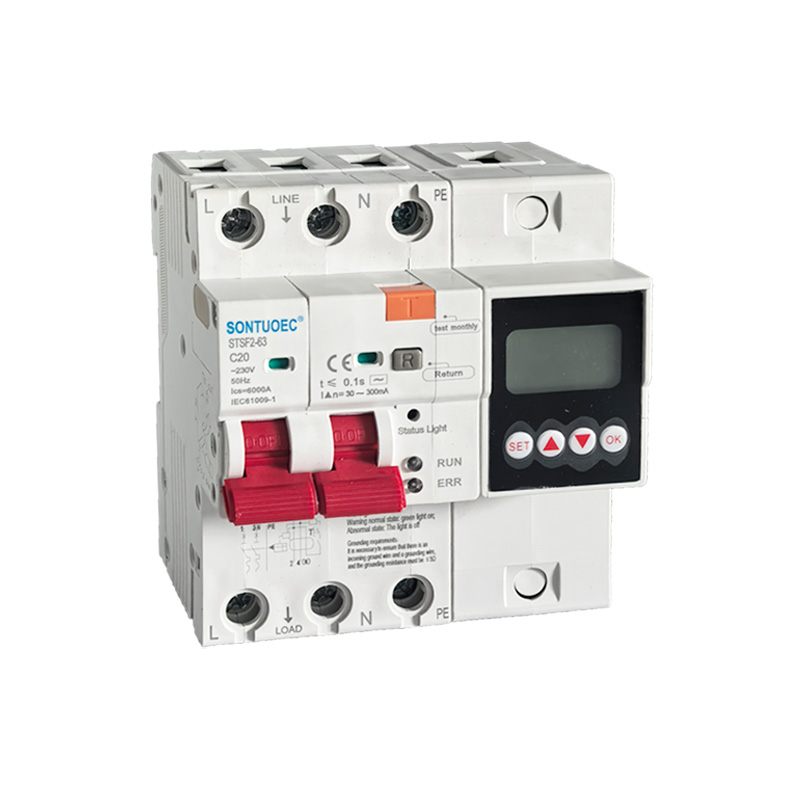

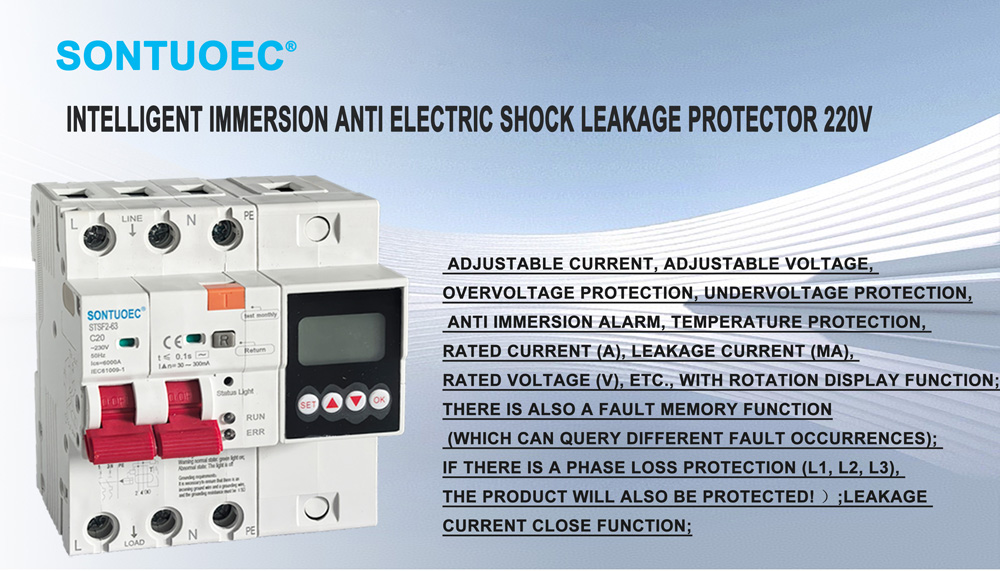

อัจฉริยะป้องกันการรั่วซึมป้องกันไฟฟ้าช็อต 220V เบรกเกอร์อากาศ

STSF2-63/100 100A 2p 4p RCBO มัลติฟังก์ชั่น เหมาะสำหรับไฟฟ้ากระแสสลับ 50/60Hz พิกัดในวงจรที่มีแรงดันไฟฟ้า 230V-400V และพิกัดกระแสไฟฟ้า 100A เมื่อมีบุคคลถูกไฟฟ้าช็อตหรือระบบส่งไฟฟ้ารั่ว เมื่อการรั่วไหล แรงดันไฟเกิน และแรงดันตกถึงค่าที่ตั้งไว้ เบรกเกอร์กระแสไฟตกค้างสามารถทำงานได้อย่างรวดเร็วในระยะเวลาอันสั้น ตัดแหล่งจ่ายไฟอย่างรวดเร็ว เมื่ออุณหภูมิการตรวจสอบของเซอร์กิตเบรกเกอร์กระแสตกค้างถึงค่าที่ตั้งไว้ จะไม่ได้เชื่อมต่อสายกราวด์ของการตรวจสอบ เมื่อเชื่อมต่อแล้ว ผลิตภัณฑ์จะส่งเสียงเตือนเพื่อปกป้องความปลอดภัยของบุคลากรและอุปกรณ์ไฟฟ้า และสามารถหลีกเลี่ยงได้ ป้องกันความเสียหายต่ออุปกรณ์ที่เกิดจากแรงดันไฟฟ้าเกินในระบบโครงข่ายไฟฟ้า มีฟังก์ชั่นโอเวอร์โหลด, ไฟฟ้าลัดวงจร, รั่ว, แรงดันไฟเกิน, ฟังก์ชั่นป้องกันแรงดันตกและอุณหภูมิเกินยังสามารถใช้เปิดปิดอุปกรณ์ไฟฟ้าเป็นระยะๆ ในสถานการณ์ปกติ วงจรไฟส่องสว่าง เหมาะอย่างยิ่งสำหรับระบบจำหน่ายไฟส่องสว่างในเชิงพาณิชย์และอุตสาหกรรม ผลิตภัณฑ์มีขนาดเล็ก โครงสร้างกะทัดรัด และคุ้มค่ากว่าผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน มันมีรูปลักษณ์ที่สวยงาม, ความสามารถในการทำลายล้างที่สูงทำให้เป็นตัวเลือกที่ดีสำหรับการจ่ายไฟในครัวเรือน ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน GB/T 16917.1 และ IEC 61009-1 และได้รับการรับรอง CE

แบบอย่าง:STFS2-63

ส่งคำถาม

รายละเอียดสินค้า

ข้อมูลจำเพาะ:

ไฟฟ้า คุณสมบัติ	มาตรฐาน	หน่วย	IEC/EN 61009-1
	โหมด		ประเภทอิเล็กทรอนิกส์
	ประเภท (ตรวจจับรูปคลื่นของการรั่วไหลของดิน)		เครื่องปรับอากาศ
	ลักษณะการปลดปล่อยเทอร์โมแม่เหล็ก		บี,ซี,ดี
	จัดอันดับปัจจุบัน ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) ปรับได้
	เสา	P	1P+N, 3P+N
	พิกัดแรงดันไฟฟ้า Ue	V	AC 230, 400 (ปรับได้)
	จัดอันดับความไว I△n	A	ปรับได้ 30-300mA (30,100,300mA)
	จัดอันดับการผลิตที่เหลือและความสามารถในการทำลาย l△m	A	500
	จัดอันดับความจุไฟฟ้าลัดวงจร Icn	A	6000
	แบ่งเวลาภายใต้ I△n	S	≤0.1
	ความถี่ที่กำหนด	เฮิรตซ์	50/60
	แรงดันอิมพัลส์ทนพิกัด (1.2 / 50) Uimp	V	4000
	แรงดันทดสอบไดอิเล็กทริกที่ ind.Freq เป็นเวลา 1 นาที	กิโลโวลต์	2
	แรงดันไฟฟ้าของฉนวน Ui	V	250
	ระดับมลพิษ		2
อื่นๆr	การป้องกันแรงดันไฟฟ้าเกิน / ต่ำ;	และ	การป้องกันอุณหภูมิ ; เครื่องเตือนอัคคีภัยและอื่นๆ
คุณสมบัติทางกล	ชีวิตไฟฟ้า		4000
	ชีวิตเครื่องกล		10000
	ตัวบ่งชี้ปัจจุบันผิดปกติ		ใช่
	ระดับการป้องกัน		IP20
	อุณหภูมิโดยรอบ	องศาเซลเซียส	-5~+40(การใช้งานพิเศษ โปรดดูที่
	(โดยมีค่าเฉลี่ยรายวัน≤35°C)	องศาเซลเซียส	การแก้ไขการชดเชยอุณหภูมิ)
	อุณหภูมิในการจัดเก็บ	องศาเซลเซียส	-25~+70
การติดตั้ง	ประเภทการเชื่อมต่อเทอร์มินัล		สายเคเบิล / บัสบาร์ชนิดพิน / บัสบาร์ชนิด U

	ขนาดเทอร์มินัล บน/ล่างสำหรับสายเคเบิล	มม2	25
	ขนาดเทอร์มินัล บน/ล่างสำหรับสายเคเบิล	AWG	18-5
	ขนาดเทอร์มินัลบน/ล่างสำหรับบัสบาร์	มม2	25
	ขนาดเทอร์มินัลบน/ล่างสำหรับบัสบาร์	AWG	18-3
	การติดตั้ง		บนราง DIN EN 60715(35 มม.) โดยใช้อุปกรณ์คลิปแบบเร็ว
	การเชื่อมต่อ		จากด้านบน

อุณหภูมิอากาศโดยรอบ：

1. อุณหภูมิอากาศโดยรอบจะต้องไม่ต่ำกว่า -5 1C ไม่สูงกว่า +40 C และค่าเฉลี่ยรายวันจะต้องไม่เกิน +35 C

2. ระดับความสูง: ความสูงของสถานที่ติดตั้งจะต้องไม่เกิน 2,000 ม.

3.สภาพบรรยากาศ

อากาศสะอาด และที่อุณหภูมิสูงสุด +40 'C ความชื้นสัมพัทธ์ของอากาศไม่สูงเกิน 50% อนุญาตให้มีความชื้นสัมพัทธ์สูงขึ้นได้ที่อุณหภูมิต่ำ เช่น ที่ +20 C

ความชื้นสัมพัทธ์ไม่ควรเกิน 90% เนื่องจากการควบแน่นปานกลางเป็นครั้งคราวซึ่งเกิดจากการเปลี่ยนแปลงของอุณหภูมิ ควรให้ความสนใจในการดำเนินมาตรการที่เหมาะสม

4. ประเภทการติดตั้ง ประเภทการติดตั้งคือ lI และ III

ปัจจุบันและจำนวนเสา

100A: ข้อความนี้ระบุว่า RCBO ได้รับพิกัดที่ 100 แอมป์ อัตรากระแสคือค่ากระแสสูงสุดที่เบรกเกอร์สามารถส่งกระแสไฟได้อย่างต่อเนื่องโดยไม่ทำให้เกิดความร้อนสูงเกินไปหรือความเสียหาย

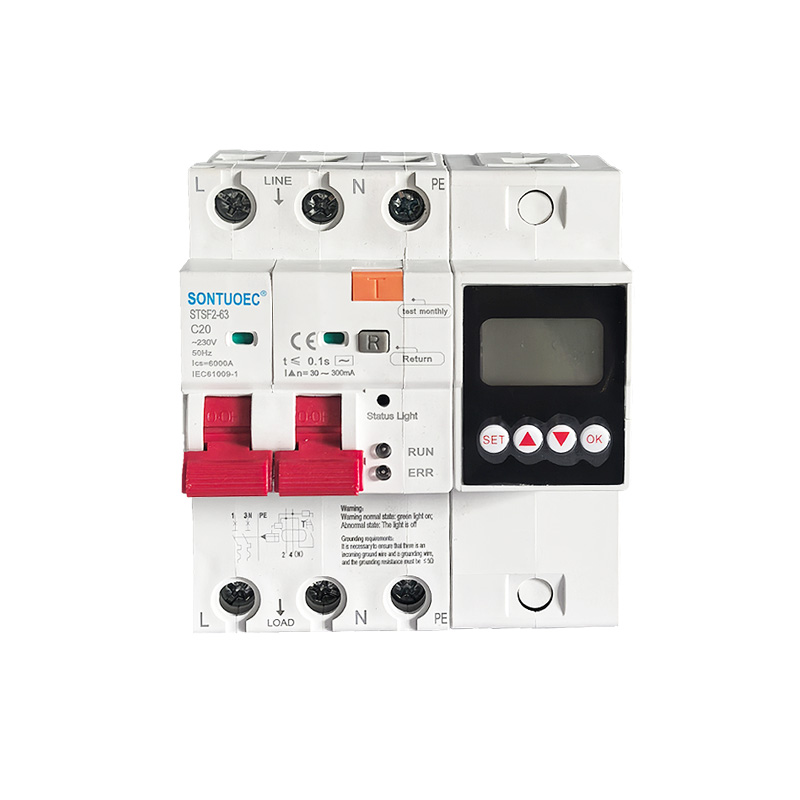

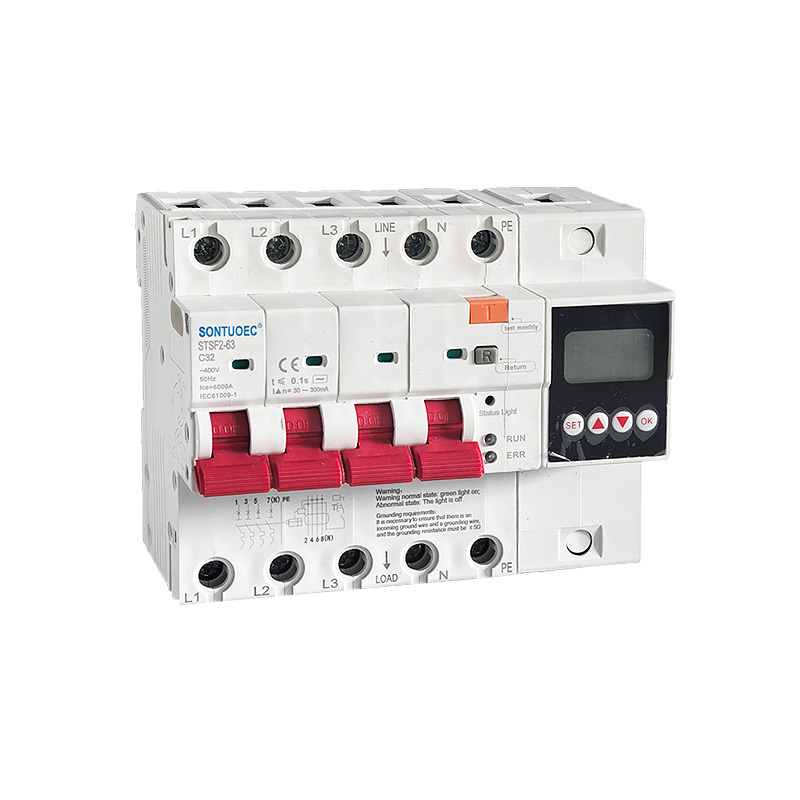

2p, 4p: “p” ในที่นี้หมายถึงจำนวนขั้ว นั่นคือจำนวนเฟสของวงจรที่สามารถเชื่อมต่อเซอร์กิตเบรกเกอร์ได้ 2p หมายความว่าเซอร์กิตเบรกเกอร์สามารถเชื่อมต่อกับเฟสวงจรได้สองเฟส (ปกติคือไฟและศูนย์) ในขณะที่ 4p หมายความว่าสามารถเชื่อมต่อกับเซอร์กิตเบรกเกอร์ได้สี่เฟส (โดยปกติคือไฟสามเฟสและศูนย์)

มัลติฟังก์ชั่น

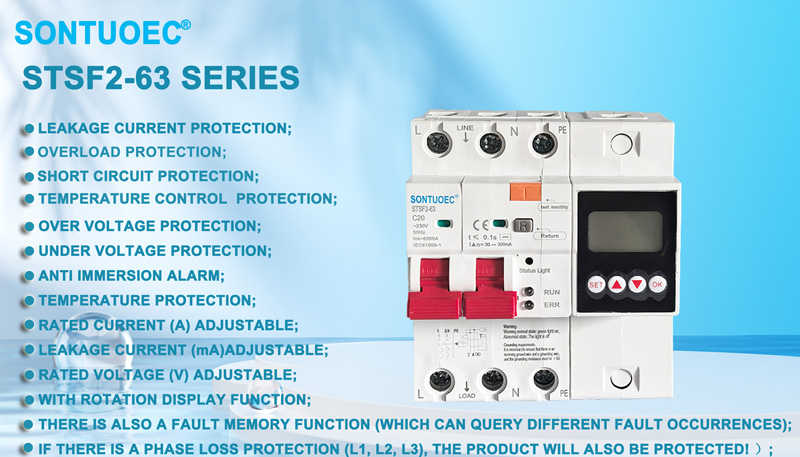

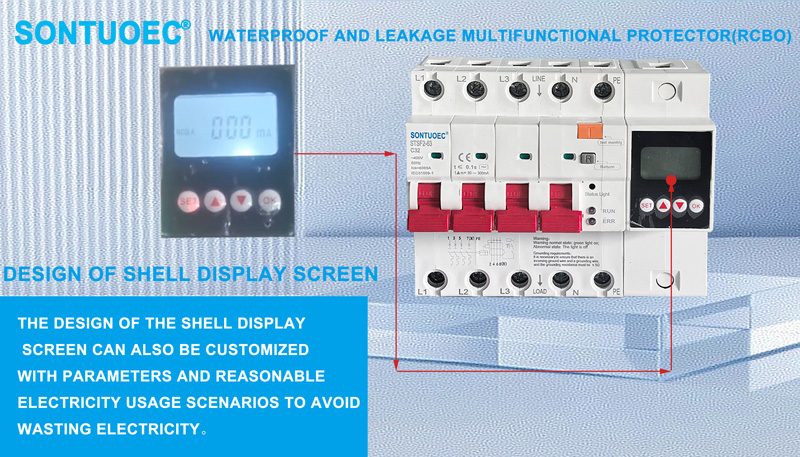

มัลติฟังก์ชั่นบ่งชี้ว่า RCBO มัลติฟังก์ชั่น 100A 2p 4p นี้มาพร้อมกับฟังก์ชันการป้องกันที่หลากหลาย นอกเหนือจากการโอเวอร์โหลดพื้นฐานและการป้องกันการลัดวงจรแล้ว ยังให้การป้องกันการรั่วไหล การป้องกันแรงดันตก การป้องกันแรงดันไฟเกิน และอื่นๆ การป้องกันอุณหภูมิ，สัญญาณเตือนน้ำเข้า，กระแสและแรงดันไฟฟ้าที่ปรับได้。การป้องกันเหล่านี้ทำให้ RCBO สามารถให้การป้องกันวงจรและอุปกรณ์ที่ครอบคลุมมากขึ้น

คำเตือน!

คำเตือนสถานะปกติ: ไฟสีเขียวเปิด;

สถานะผิดปกติ: ไฟดับ

ข้อกำหนดสายดิน:

จำเป็นต้องตรวจสอบให้แน่ใจว่ามีสายกราวด์ขาเข้าและสายกราวด์ และความต้านทานกราวด์จะต้องอยู่ที่ 5Q!

สถานการณ์การใช้งาน

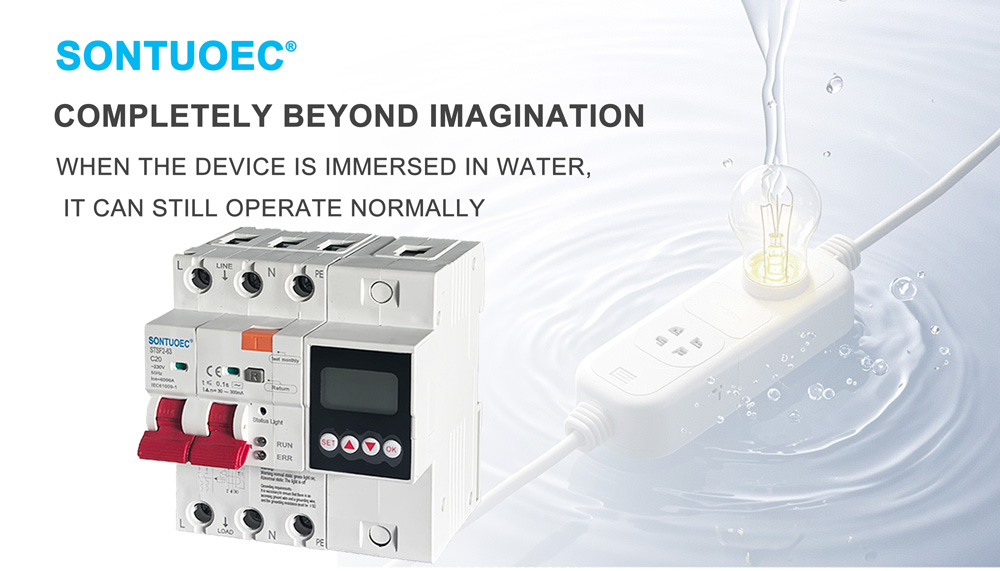

เนื่องจาก RCBO มีฟังก์ชันการป้องกันที่หลากหลาย จึงมักนำไปใช้ในวงจรที่ต้องการความปลอดภัยส่วนบุคคล เช่น วงจรไฟฟ้าแสงสว่าง ไฟอ่อน และเครื่องใช้ไฟฟ้าในบ้านและสถานที่สาธารณะ สถานที่เหล่านี้มักมีลักษณะเป็นน้ำและความชื้น ซึ่งอาจทำให้เกิดอุบัติเหตุรั่วซึมได้ง่าย นอกจากนี้ RCBO ยังสามารถนำมาใช้ในระบบไฟฟ้าอุตสาหกรรมที่ต้องมีความปลอดภัยของมนุษย์เป็นสำคัญ เช่น วงจรควบคุมไฟส่วนต่อพ่วง ระบบเรดาร์ และเครื่องมือสำรวจทางธรณีวิทยา
