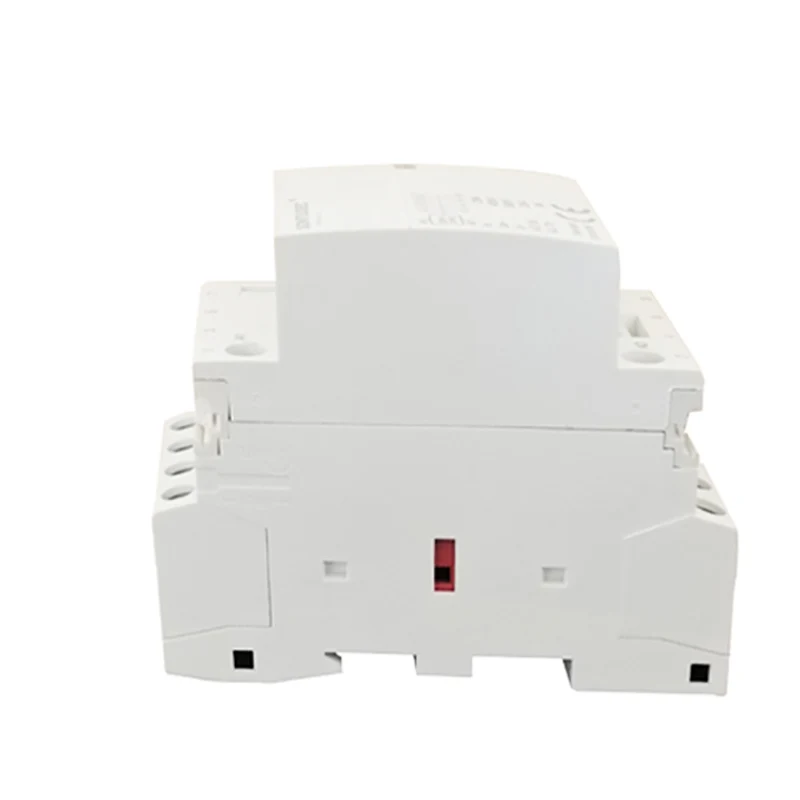

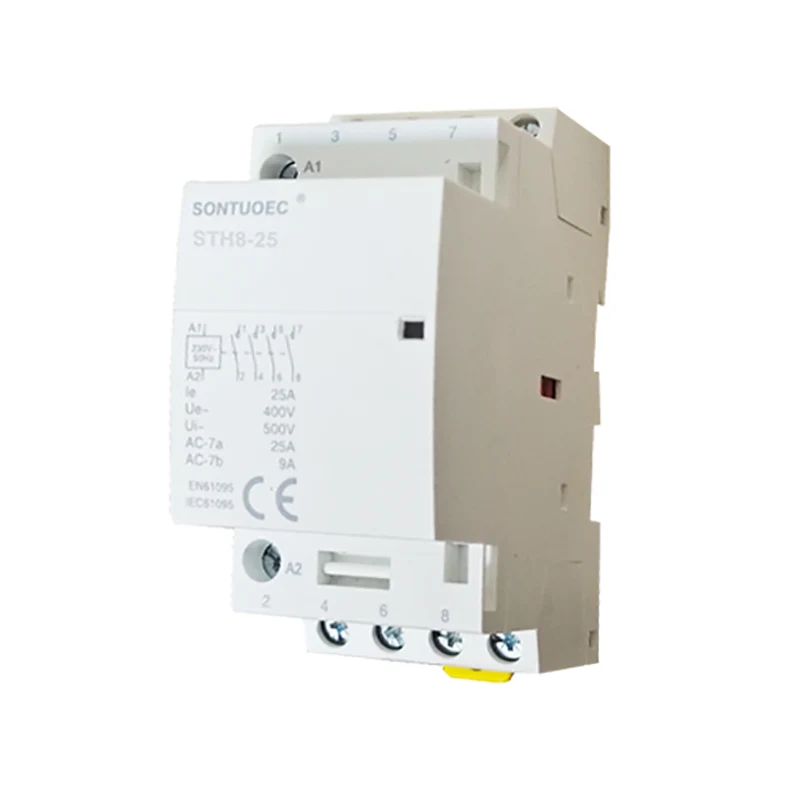

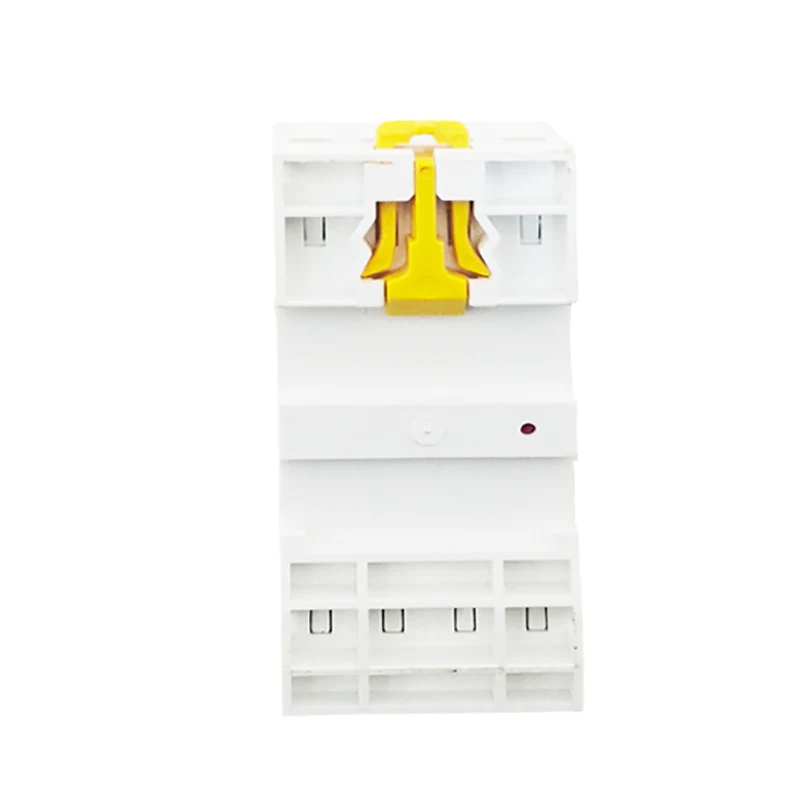

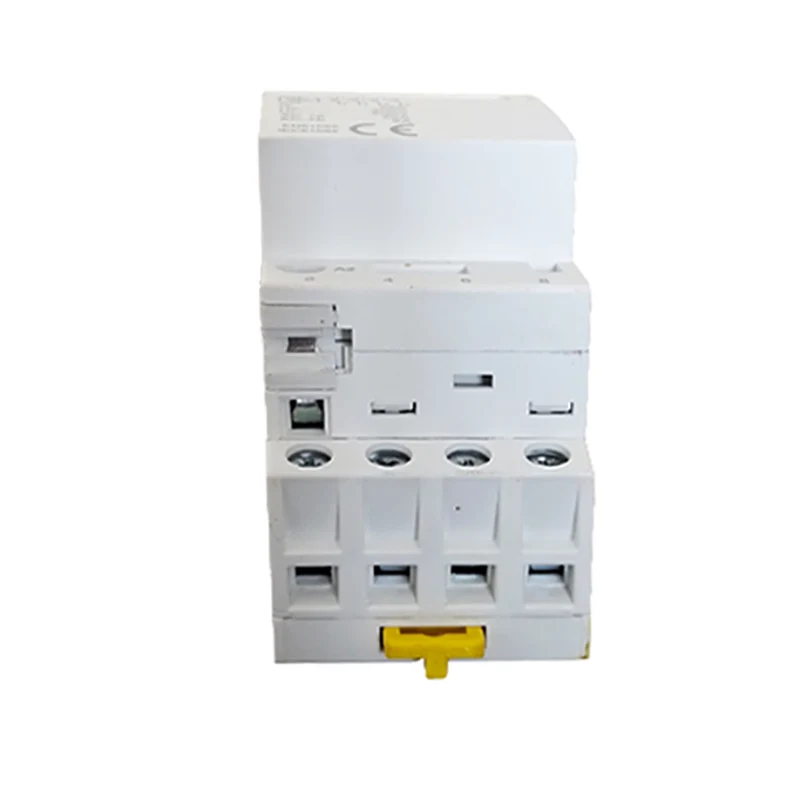

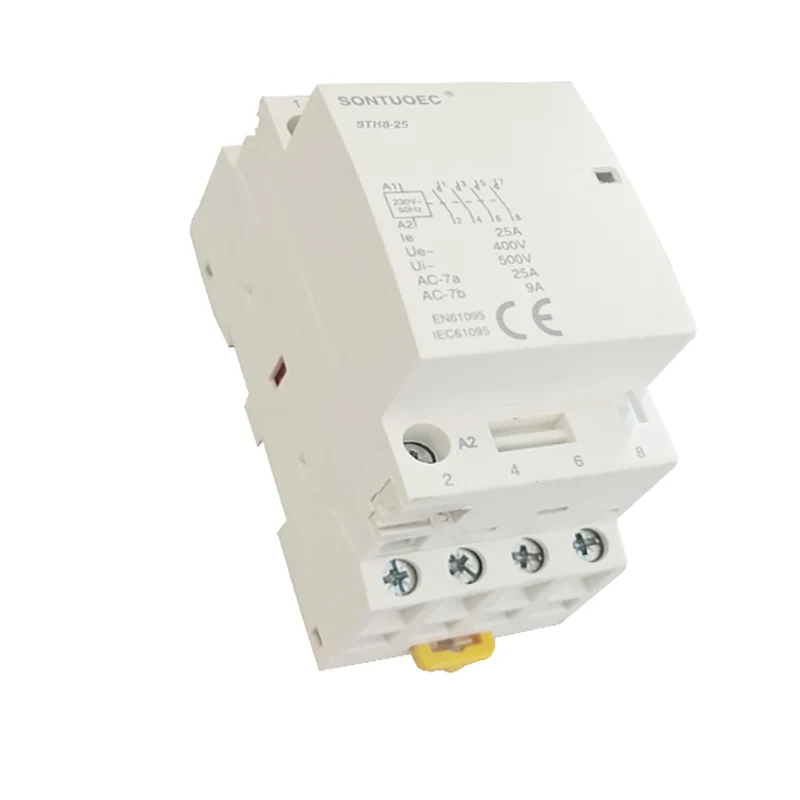

คอนแทคเล

พิมพ์					ความกว้างใน 9 มม. โมดูล

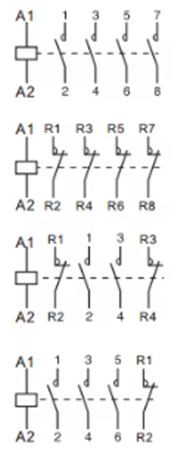

1p	คะแนน (LN) AC-7A	คะแนน (LN) AC-7A	ควบคุม แรงดันไฟฟ้า (VAC) (50Hz)	ติดต่อ
	16a	6a	24	1 ไม่มี	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16a	6a	24	2 ไม่มี	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2NC
	32A	12a	24	2 ไม่มี	4
	40A	18A	110	1NO+1NC
	63a	25a	230	2NC
	100A	_	24		6
			110	2 ไม่มี
			230
3p
	16a	6a	24	3 ไม่มี	4
	20a	7a	110	3NC
	25a	9a	230
	32A	12a	24	3 ไม่มี	6
	40A	18A	110	3NC
	63a	25a	230
4p
	16a	6a	24	4 ไม่มี	4
	20a	7a	110	4NC
	25a	9a	230	2NO+2NC 3NO+1NC
	32A	12a	24	4 ไม่มี	6
	40A	18A	110	4NC
	63a	25a	230	2NO+2NC 3NO+1NC
	100A	_	24	4 ไม่มี	12
			110
			230

โครงสร้างหลัก

ผู้ติดต่อ AC ในครัวเรือนมักจะประกอบด้วยส่วนต่อไปนี้:

ระบบติดต่อ: รวมถึงผู้ติดต่อหลักและผู้ติดต่อเสริม ผู้ติดต่อหลักใช้ในการเปิดและทำลายวงจรหลักซึ่งมักจะมีกระแสไฟฟ้าที่มีขนาดใหญ่ขึ้น ผู้ติดต่อเสริมใช้เพื่อเปิดและทำลายวงจรควบคุมซึ่งมีกระแสไฟฟ้าขนาดเล็กลง

ระบบแม่เหล็กไฟฟ้า: ประกอบด้วยแกนเหล็ก, เกราะและขดลวด เมื่อขดลวดมีพลังแกนจะสร้างสนามแม่เหล็กที่ดึงดูดเกราะและปิดหน้าสัมผัส; เมื่อขดลวดถูกยกเลิกการใช้พลังงานสนามแม่เหล็กจะหายไปเกราะจะถูกปล่อยออกมาและหน้าสัมผัสจะแตก

อุปกรณ์ดับเพลิงอาร์ค: ใช้เพื่อดับส่วนโค้งเมื่อผู้ติดต่อถูกตัดการเชื่อมต่อป้องกันไม่ให้อาร์คก่อให้เกิดความเสียหายต่อหน้าสัมผัส

เชลล์และอุปกรณ์เสริม: เชลล์ใช้เพื่อปกป้องส่วนประกอบภายในจากอิทธิพลของสภาพแวดล้อมภายนอก อุปกรณ์เสริมรวมถึงวงเล็บติดตั้งเทอร์มินัล ฯลฯ ซึ่งใช้เพื่อรับรู้การติดตั้งและการเดินสายของคอนแทค

หลักการปฏิบัติการ

หลักการทำงานของคอนแทคเลนส์ AC ในครัวเรือนขึ้นอยู่กับหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อขดลวดมีพลังแกนเหล็กจะสร้างสนามแม่เหล็กที่ดึงดูดเกราะและปิดหน้าสัมผัส; เมื่อขดลวดถูกยกเลิกการใช้พลังงานสนามแม่เหล็กจะหายไปเกราะจะถูกปล่อยออกมาและการตัดการติดต่อจะถูกตัดการเชื่อมต่อ โดยการควบคุมการใช้พลังงานและการลดพลังงานของขดลวดการควบคุมระยะไกลและการป้องกันวงจรครัวเรือนสามารถรับรู้ได้

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ทางเทคนิคหลักของคอนแทคเลนส์ AC ในครัวเรือนรวมถึงแรงดันไฟฟ้าที่ได้รับการจัดอันดับกระแสไฟฟ้าที่ได้รับการจัดอันดับความถี่ที่ได้รับการจัดอันดับความสามารถในการเชื่อมต่อและการทำลายและอื่น ๆ การเลือกพารามิเตอร์เหล่านี้ควรได้รับการพิจารณาตามสถานการณ์จริงของวงจรครัวเรือนเพื่อให้แน่ใจว่าการทำงานปกติและการใช้คอนแทคอย่างปลอดภัย

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: หมายถึงระดับแรงดันไฟฟ้าเมื่อคอนแทคทำงานตามปกติ

Rated Current: หมายถึงกระแสสูงสุดที่คอนแทคสามารถทนได้เป็นเวลานานภายใต้แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ความถี่ที่ได้รับการจัดอันดับ: ความถี่ของแหล่งจ่ายไฟเมื่อคอนแทคทำงานตามปกติ

การเชื่อมต่อและความสามารถในการทำลาย: กระแสสูงสุดที่คอนแทคสามารถเชื่อมต่อและทำลายได้อย่างน่าเชื่อถือภายใต้เงื่อนไขที่ระบุ
