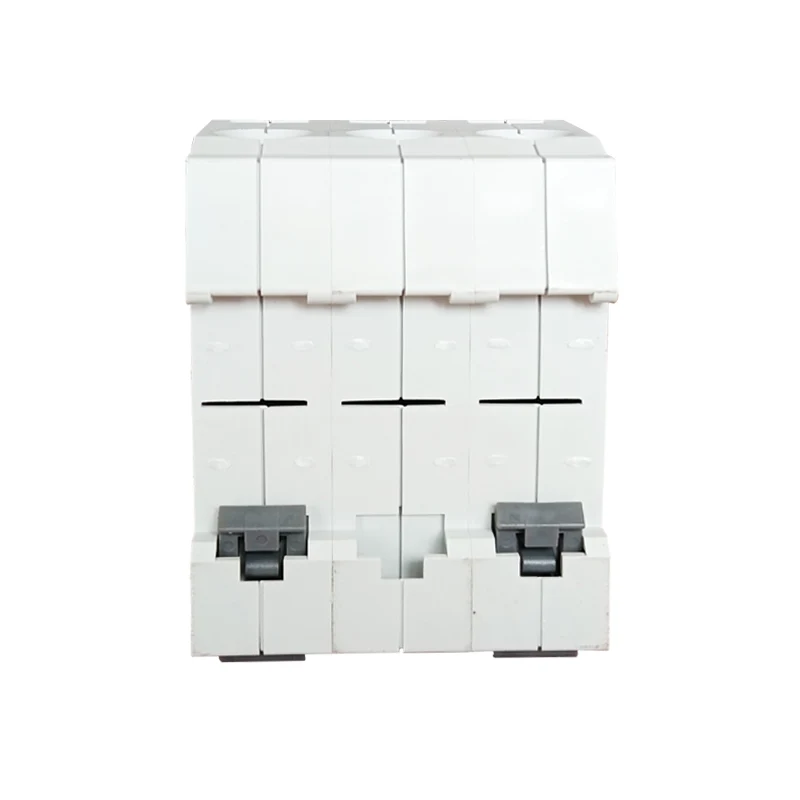

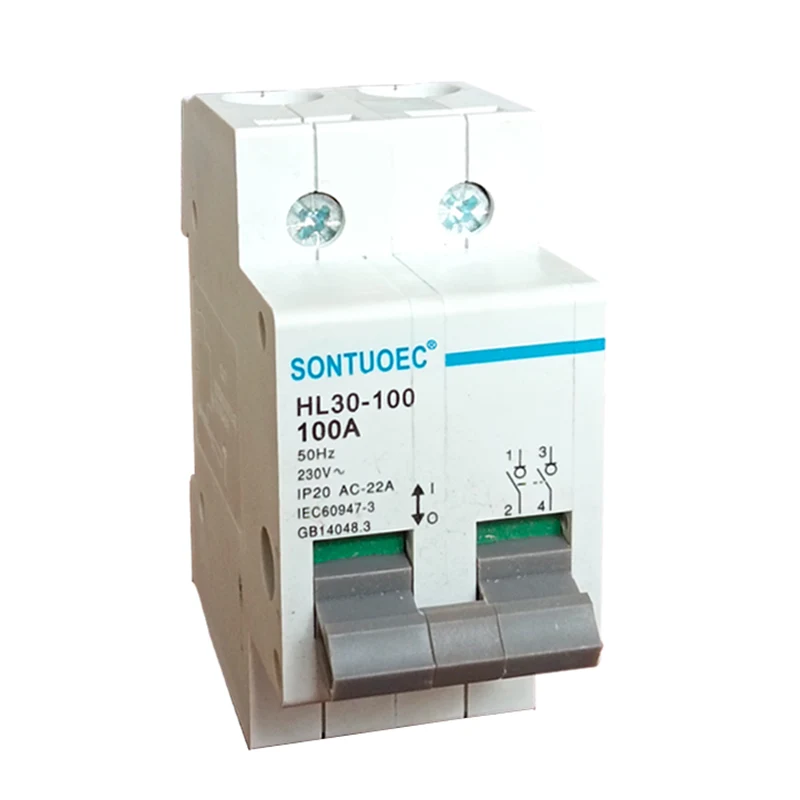

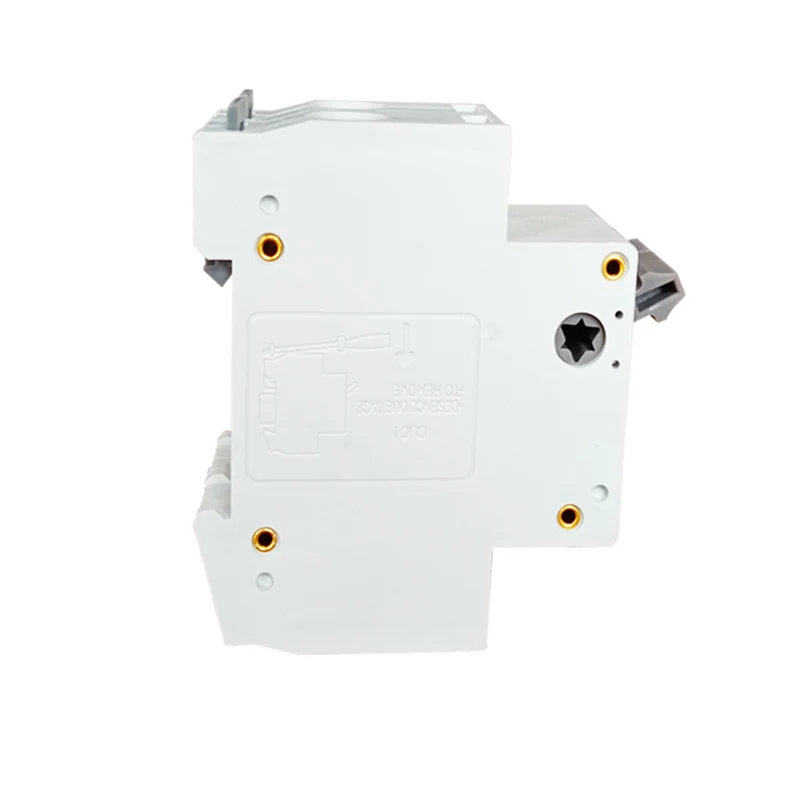

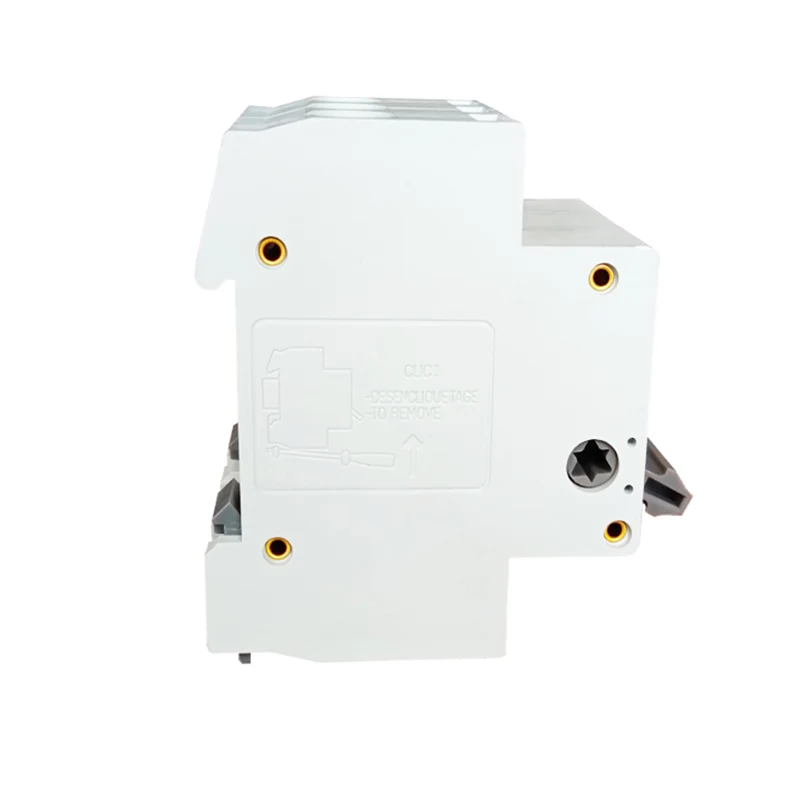

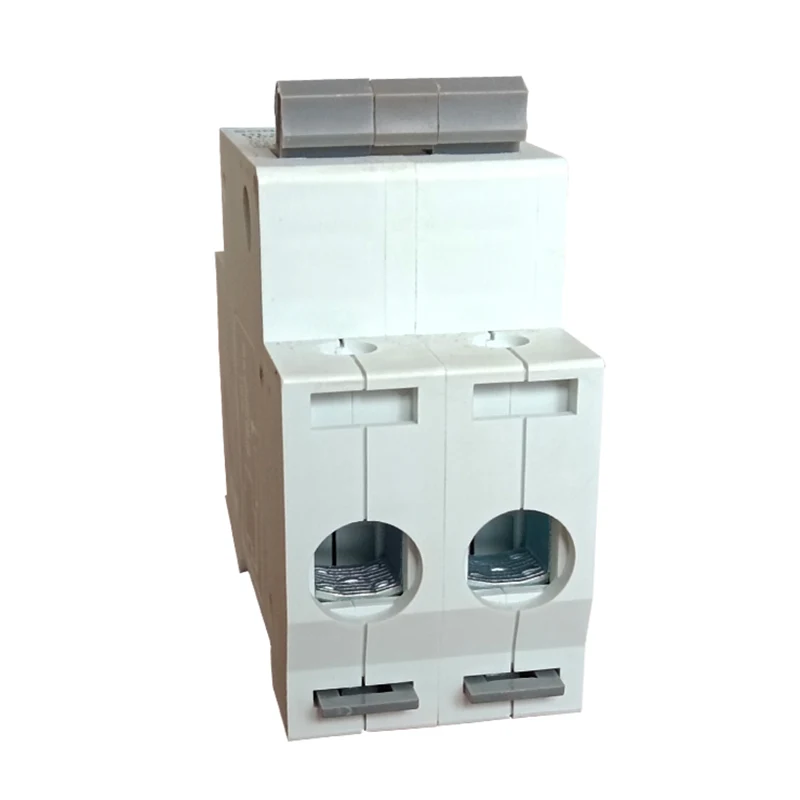

สวิตช์ Isolator HL30-100

Sontuoec เป็นซัพพลายเออร์และผู้ค้าส่งสวิตช์ HL30-100 Switch ที่มีคุณภาพการแข่งขันและราคาในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์	สวิตช์ตัวแยกซีรีย์ HL-30
เสา	1p 2p 3p 4p
ได้รับคะแนน ปัจจุบัน	16,25a, 40a, 63a, 80a, 100a, 125a
ได้รับคะแนน แรงดันไฟฟ้า	1P: AC230V 2P, 3P.4P: AC400V
แรงดันไฟฟ้า UI	690V
ได้รับคะแนน แรงกระตุ้นแรงดันไฟฟ้า (1.2/50) UIMP	6kV
ให้คะแนนสั้น วงจรทน ICW ปัจจุบัน	12le/1s
ให้คะแนนสั้น การสร้างวงจรความจุ ICM	20le/0.1s
ให้คะแนน และความสามารถในการทำลาย	3ie, 1.05ue, cosφ = 0.8
ใช้หมวดหมู่	AC-21B, AC-22A
เกี่ยวกับไฟฟ้า ชีวิต	1500
เกี่ยวกับกลไก ชีวิต	8500
มลพิษ ระดับ	3
พื้นที่จัดเก็บ อุณหภูมิ	-35ºC ~ +70ºC
การติดตั้ง ความสูง	<2000m
สูงสุด ความสามารถในการเดินสาย (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
สูงสุด จำกัด แรงบิด	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

หลักการปฏิบัติการ

หลักการของการทำงานของสวิตช์แยก HL30-100 นั้นค่อนข้างง่าย มันมีผู้ติดต่อหนึ่งรายขึ้นไปที่สามารถเปิดหรือปิดได้เมื่อสวิตช์ทำงาน เมื่อหน้าสัมผัสถูกปิดเซลล์ในชุดแบตเตอรี่จะถูกเชื่อมต่อทำให้กระแสผ่านผ่าน เมื่อหน้าสัมผัสเปิดการเชื่อมต่อระหว่างเซลล์จะแตกและกระแสไม่สามารถไหลได้

สถานการณ์แอปพลิเคชัน

1p, 2p, 3p, 4p สวิตช์ไมโครสวิทช์ (MSD) เมื่อสวิตช์แยก HL30-100 เปิดขึ้นจะมีระยะห่างฉนวนกันความร้อนระหว่างหน้าสัมผัสและเครื่องหมายตัดการเชื่อมต่อที่ชัดเจนตามข้อกำหนดของสถานี สามารถใช้เป็นสวิตช์หลักหรือเปิดหรือปิดวงจร

HL30-100 Isolator Switch
