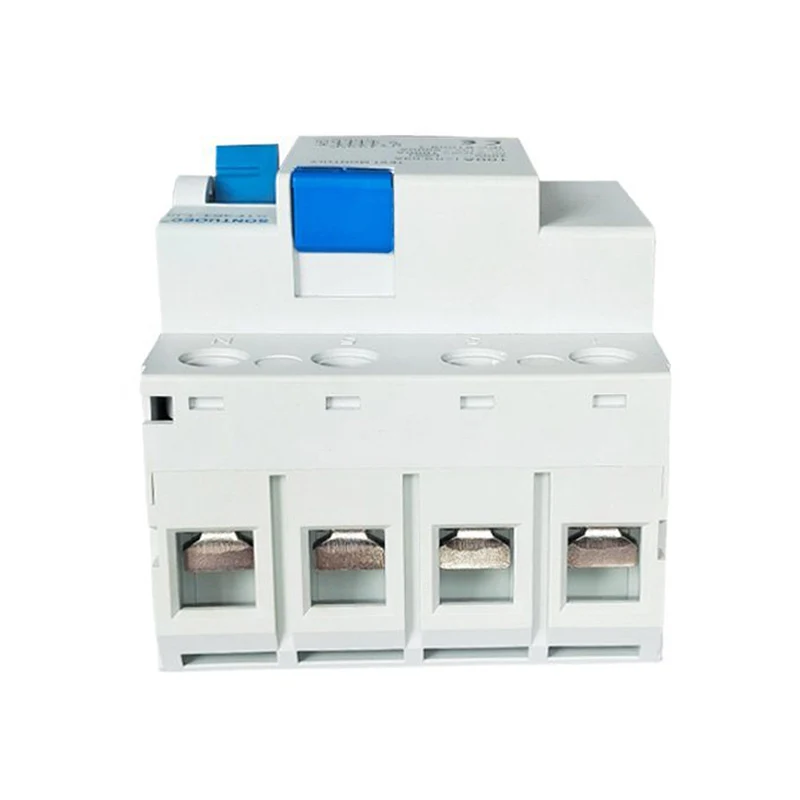

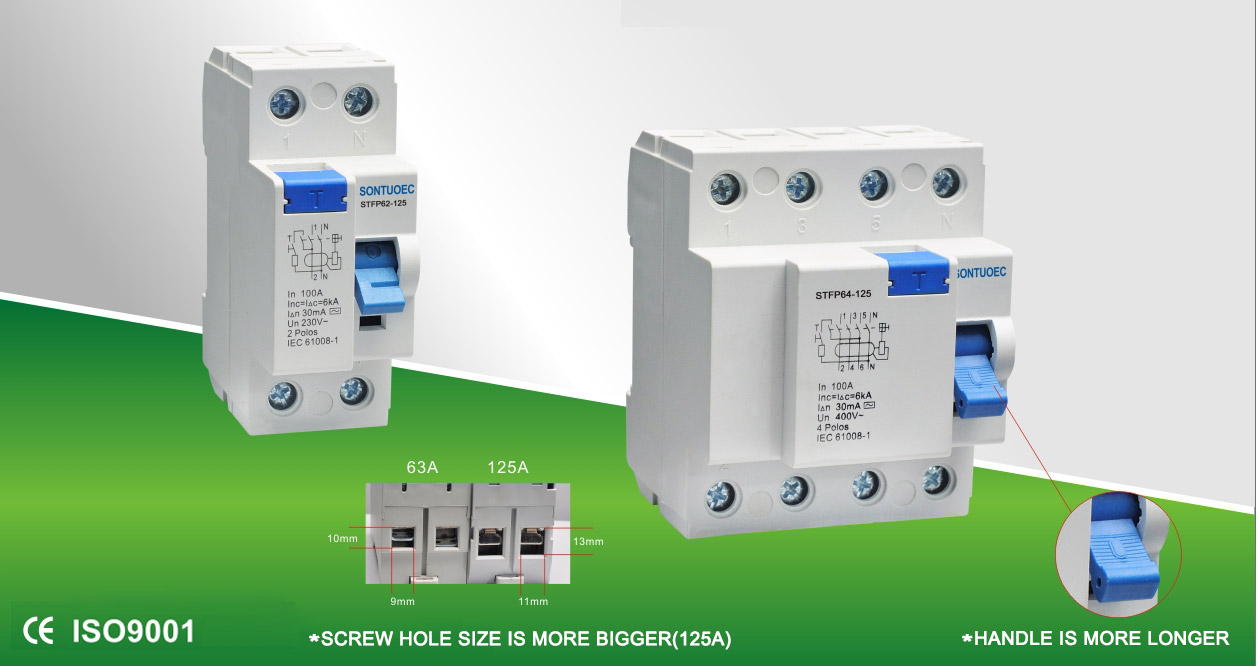

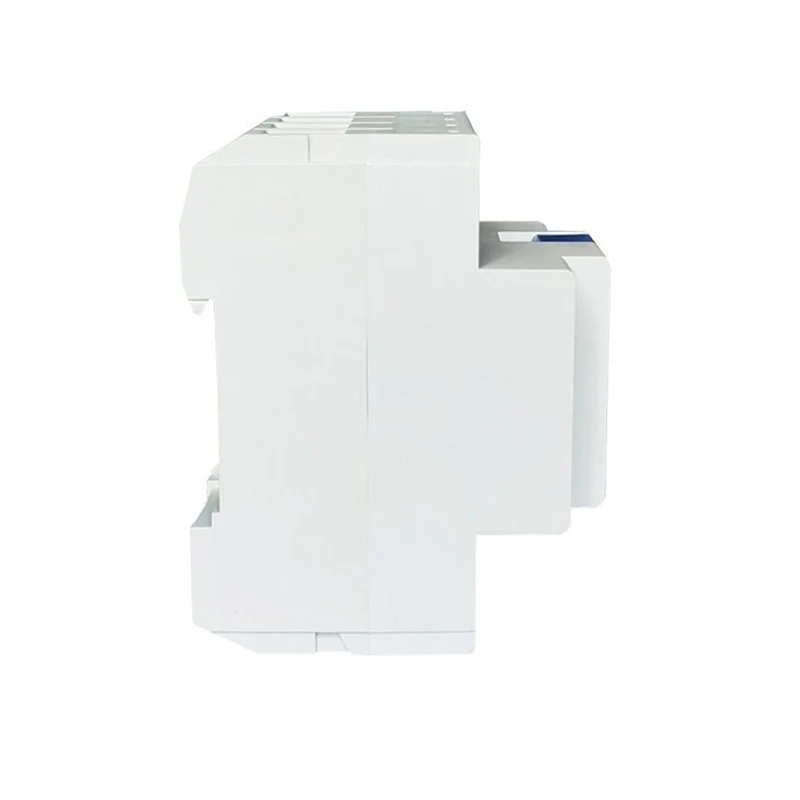

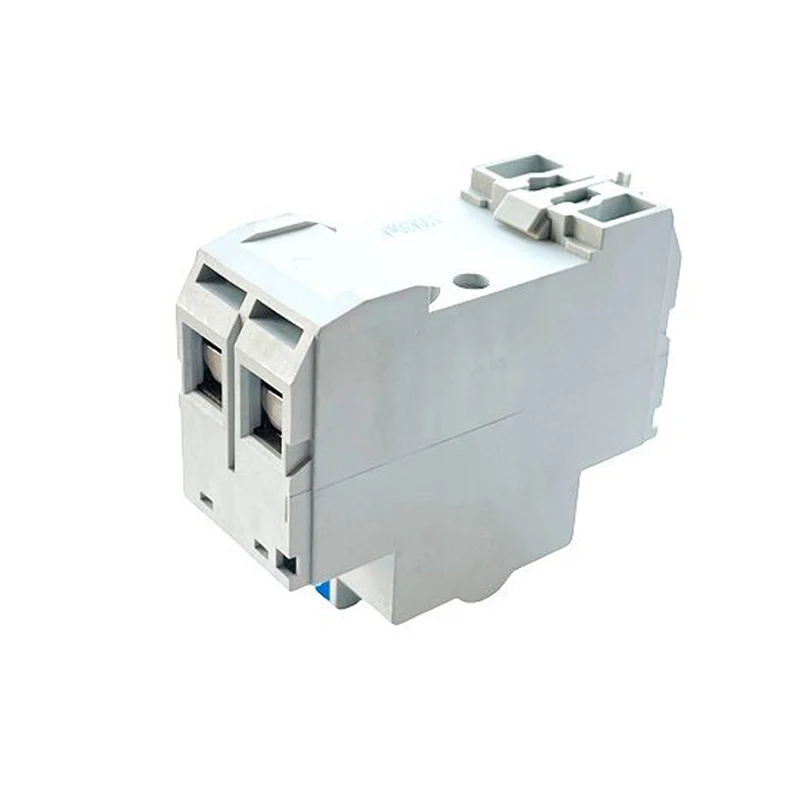

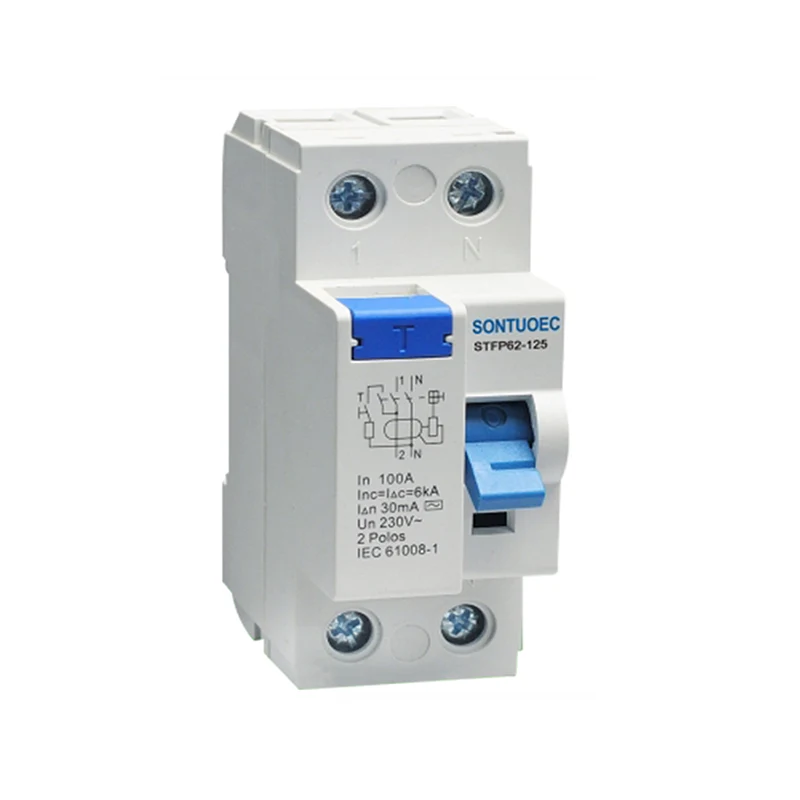

แม่เหล็กอิเล็กทรอนิกส์ A Type RCCB 125a/30ma

แม่เหล็กอิเล็กทรอนิกส์ประเภท RCCB 125A/30MA สามารถตรวจจับกระแสตกค้างในวงจรเนื่องจากการรั่วไหลวงจรลัดวงจรหรือความผิดพลาดของพื้นดินและตัดวงจรโดยอัตโนมัติเมื่อกระแสเกินเกณฑ์ที่กำหนดไว้ล่วงหน้าซึ่งจะช่วยปกป้องความปลอดภัยของบุคลากรและอุปกรณ์ หลักการทำงานของมันขึ้นอยู่กับหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าเมื่อกระแสที่เหลือผ่านผ่านหม้อแปลงฟลักซ์แม่เหล็กที่สอดคล้องกันจะถูกสร้างขึ้นซึ่งจะทำให้เกิดวงจรอิเล็กทรอนิกส์เพื่อดำเนินการประมวลผลสัญญาณและในที่สุดก็ควบคุมการกระทำของกลไกการปล่อย

แบบอย่าง:STFP360-125

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง:	STFP360-125
มาตรฐาน:	IEC 61008-1
ลักษณะปัจจุบันที่เหลืออยู่:	และและและ
เสาหมายเลข:	2p, 4p
จัดอันดับปัจจุบัน:	16a, 25a, 32a, 40a, 63,80,100,125a
คะแนนแรงดันไฟฟ้า:	230/400V AC
ความถี่จัดอันดับ:	50/60Hz
ให้คะแนนการทำงานที่เหลืออยู่ในปัจจุบันIΔN:	10ma, 30ma, 100ma, 300ma, 500ma
จัดอันดับกระแสที่ไม่ได้ทำงานที่เหลืออยู่ I ΔNO:	≤0.5iΔN
จัดอันดับว่ามีเงื่อนไขการลัดวงจรกระแสไฟฟ้า Inc:	6000a
จัดอันดับการลัดวงจรตกค้าง IΔCปัจจุบัน:	6000a
ระยะเวลาสะดุด:	การสะดุดstripping≤0.1secทันที
ช่วงปัจจุบันการสะดุดที่เหลือ:	0.5iΔn ~ iΔn
ความอดทนเชิงกลไฟฟ้า:	4000 รอบ
แรงบิดยึด:	2.0nm
เทอร์มินัลการเชื่อมต่อ:	ขั้วเสาขั้ว
การติดตั้ง:	การติดตั้งรางดิน 35 มม.

คุณสมบัติหลัก

ความไวสูงและการตอบสนองที่รวดเร็ว: RCCB แม่เหล็กไฟฟ้าสามารถตรวจจับกระแสตกค้างขนาดเล็กซึ่งมักจะน้อยกว่า 30mA (ค่าที่แน่นอนตามข้อกำหนดของผลิตภัณฑ์) และตัดวงจรออกภายในไม่กี่มิลลิวินาทีป้องกันอุบัติเหตุไฟฟ้าช็อตได้อย่างมีประสิทธิภาพ

การป้องกันแม่เหล็กไฟฟ้า: เมื่อเทียบกับ RCCBs อิเล็กทรอนิกส์ล้วนๆ RCCBs แม่เหล็กไฟฟ้ารวมหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าซึ่งมีความน่าเชื่อถือและความเสถียรสูงกว่าและสามารถทำงานได้ตามปกติในสภาพแวดล้อมที่รุนแรง

มัลติฟังก์ชั่น: RCCBs แม่เหล็กไฟฟ้าบางตัวยังมีโอเวอร์โหลดวงจรลัดวงจรและฟังก์ชั่นการป้องกันอื่น ๆ ซึ่งสามารถปกป้องความปลอดภัยของวงจรและอุปกรณ์ได้อย่างครอบคลุม

ง่ายต่อการติดตั้งและบำรุงรักษา: RCCB แม่เหล็กไฟฟ้ามักจะใช้การออกแบบแบบแยกส่วนโครงสร้างขนาดกะทัดรัดติดตั้งง่ายและง่ายต่อการบำรุงรักษาและการตรวจสอบเป็นประจำ

หลักการปฏิบัติการ

หลักการปฏิบัติการของ RCCB แม่เหล็กไฟฟ้าขึ้นอยู่กับกฎของ Kirchhoff ซึ่งระบุว่ากระแสอินพุตจะเท่ากับกระแสเอาต์พุตเสมอ (ในกรณีอุดมคติ) เมื่อมีการรั่วไหลหรือความผิดพลาดของโลกในวงจรส่วนหนึ่งของกระแสกระแสไหลไปยังโลกผ่านการโหลดโดยตรงเพื่อสร้างกระแสที่เหลือ ณ จุดนี้หม้อแปลงตรวจพบกระแสที่ไม่สมดุลนี้และสร้างฟลักซ์แม่เหล็กที่สอดคล้องกัน หลังจากที่ฟลักซ์แม่เหล็กถูกประมวลผลโดยวงจรอิเล็กทรอนิกส์มันจะกระตุ้นการกระทำของกลไกการลอกเพื่อให้เบรกเกอร์จะตัดวงจรออกอย่างรวดเร็ว

สถานการณ์แอปพลิเคชัน

RCCB แม่เหล็กไฟฟ้าถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์ที่หลากหลายซึ่งจำเป็นต้องมีการป้องกันไฟฟ้ารวมถึง แต่ไม่ จำกัด เพียง:

อาคารที่อยู่อาศัยและเชิงพาณิชย์: ใช้เพื่อปกป้องอุปกรณ์ไฟฟ้าและความปลอดภัยส่วนบุคคลป้องกันอุบัติเหตุไฟฟ้าช็อตและไฟไฟฟ้า

สายการผลิตอุตสาหกรรม: ใช้เพื่อปกป้องอุปกรณ์ไฟฟ้าเช่นมอเตอร์หม้อแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการทำงานปกติป้องกันความเสียหายของอุปกรณ์และการหยุดทำงานเนื่องจากการรั่วไหลและโอเวอร์โหลด

สิ่งอำนวยความสะดวกสาธารณะ: เช่นโรงพยาบาลโรงเรียนห้องสมุดและสถานที่อื่น ๆ ที่ใช้เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยของอุปกรณ์ไฟฟ้าและการใช้ไฟฟ้าอย่างปลอดภัยโดยบุคลากร
