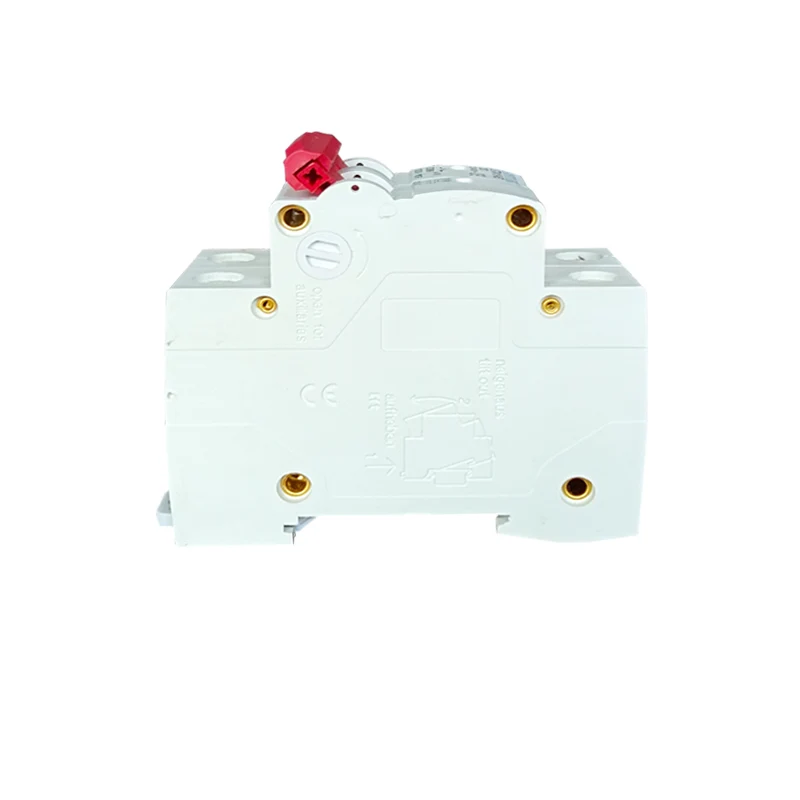

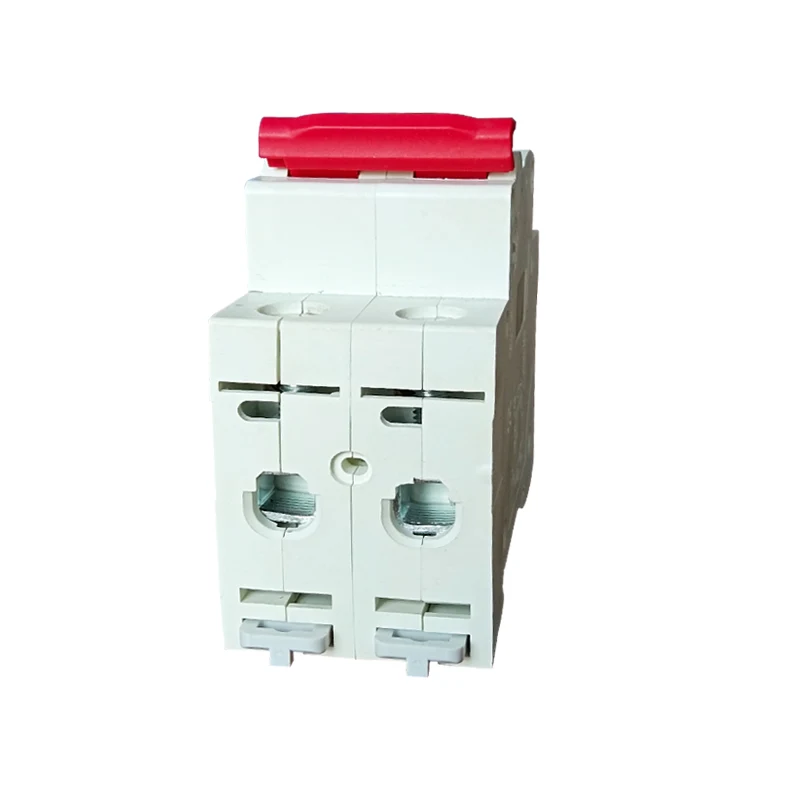

Curve D MCB Miniature Circuit Breaker

ด้วยการปฏิบัติตามมาตรฐานความปลอดภัยระหว่างประเทศและการรับรองที่เชื่อถือได้จำนวนมาก Curve D MCB Miniature Circuit Breaker ให้การป้องกันที่เชื่อถือได้สำหรับระบบไฟฟ้าและใช้กันอย่างแพร่หลายในการใช้งานที่หลากหลายซึ่งจำเป็นต้องมีความปลอดภัยและเสถียรภาพสูง เมื่อเลือกและใช้ Curve D MCBS ขอแนะนำให้การเลือกจะขึ้นอยู่กับข้อกำหนดของระบบไฟฟ้าเฉพาะและลักษณะการโหลดและการติดตั้งและรหัสการบำรุงรักษาที่เกี่ยวข้อง

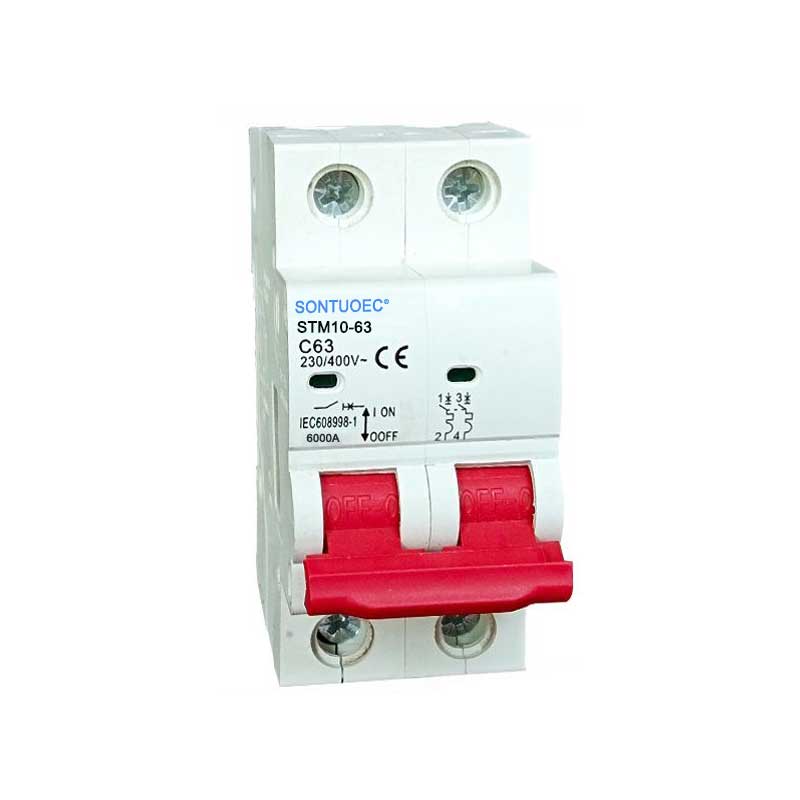

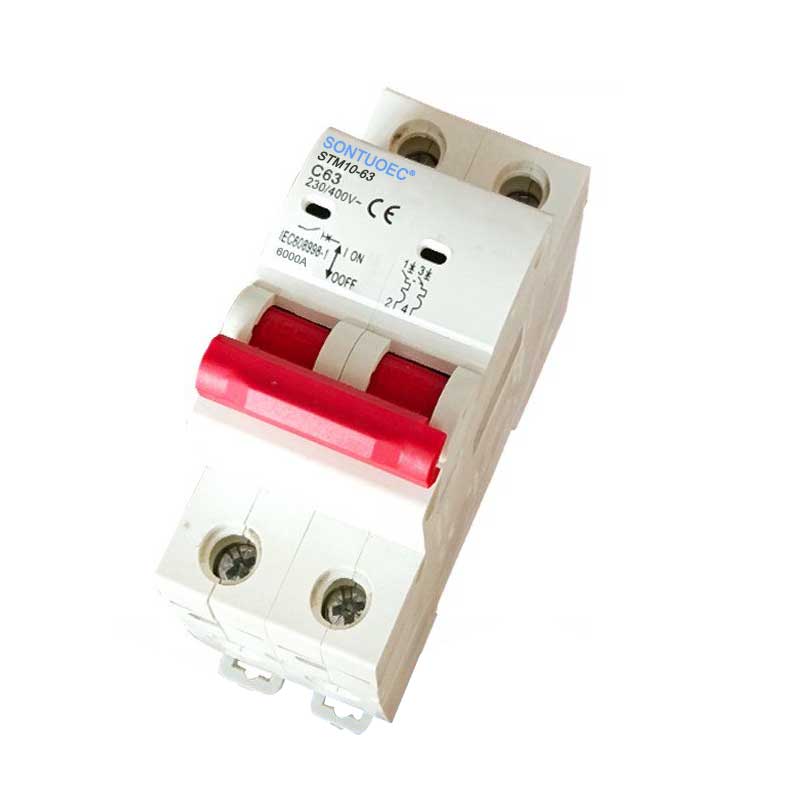

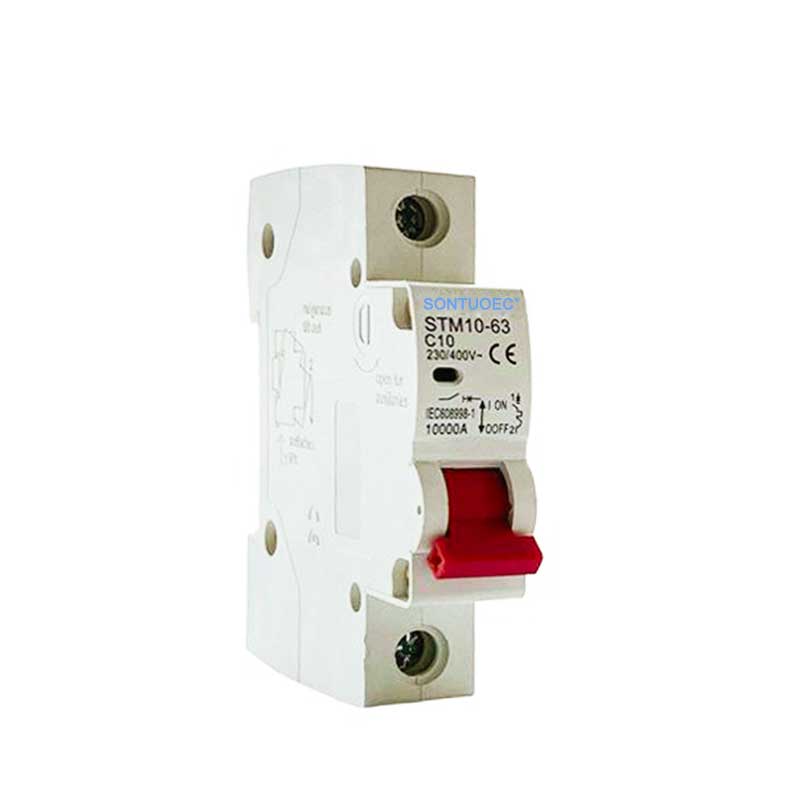

แบบอย่าง:STM10-63

ส่งคำถาม

รายละเอียดสินค้า

มาตรฐาน		IEC/EN 60898-1
เกี่ยวกับไฟฟ้า คุณสมบัติ	จัดอันดับกระแสใน	A	1,2,4,610,16,20,25,32,40,50,63a
	เสา	P	1p, 2p, 3p, 4p
	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ue	V	AC 230/400
	แรงดันไฟฟ้าฉนวน UI	V	500
	ความถี่ที่ได้รับการจัดอันดับ	Hz	50/60
	ความสามารถในการทำลายอันดับ	A	3000, 4500, 6000
	จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (1.2/50) UIMP	V	4000
	แรงดันไฟฟ้าทดสอบอิเล็กทริกที่ Ind.freq.for 1 นาที	KV	2
	ระดับมลพิษ		2
	ลักษณะการปลดปล่อยเทอร์โม-แม่เหล็ก		B, C, D
เกี่ยวกับกลไก คุณสมบัติ	ชีวิตไฟฟ้า	t	4000
	ชีวิตเชิงกล	t	10000
	ระดับการป้องกัน		IP20
	อุณหภูมิอ้างอิงสำหรับการตั้งค่า ขององค์ประกอบความร้อน	ºC	30
	อุณหภูมิแวดล้อม (ด้วยค่าเฉลี่ยรายวัน≤35ºC)	ºC	-5 ~+40 (แอปพลิเคชันพิเศษโปรดดู การแก้ไขการชดเชยอุณหภูมิ)
	อุณหภูมิการจัดเก็บ	ºC	-25 ~+70
การติดตั้ง	ประเภทการเชื่อมต่อเทอร์มินัล		Busbar สายเคเบิล/พิน
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับสายเคเบิล	MM2	25
		ที่น่ากลัว	18-3
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับบัสบาร์	MM2	25
		ที่น่ากลัว	18-3
	แรงบิดกระชับ	n*m	2
		ในปอนด์	18
	การติดตั้ง		บน DIN Rail EN 60715 (35 มม.) โดยใช้อุปกรณ์คลิปที่รวดเร็ว
	การเชื่อมต่อ		จากด้านบนและล่าง

ลักษณะผลิตภัณฑ์

ปัจจุบันที่ได้รับการจัดอันดับและแรงดันไฟฟ้า: เส้นโค้ง D MCBs เหมาะสำหรับกระแสที่หลากหลายเช่น 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a ฯลฯ เช่นเดียวกับช่วงแรงดันไฟฟ้าที่ได้รับการจัดอันดับเช่น 110v, 220V, 400V และความถี่

ลักษณะการถอน: เส้นโค้ง D MCBs เหมาะอย่างยิ่งสำหรับโหลดและระบบการกระจายที่สูงซึ่งสร้างกระแสไฟฟ้าไหลเข้าขนาดใหญ่เช่นอุปกรณ์ไฟฟ้าที่สร้างกระแสพัลซิ่งมอเตอร์ขนาดเล็ก ฯลฯ สามารถใช้ในแอพพลิเคชั่นที่หลากหลายเช่นระบบการกระจายพลังงานระบบการกระจายพลังงานและระบบจ่ายพลังงาน โดยทั่วไปแล้วกระแสไฟฟ้าที่เกิดขึ้นทันทีจะเป็น 10-40 เท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับซึ่งหมายความว่าสามารถตัดวงจรและป้องกันอุปกรณ์จากความเสียหายได้อย่างรวดเร็วในระหว่างการเพิ่มขึ้นอย่างฉับพลันในปัจจุบัน

การป้องกันการลัดวงจร: D-Curve MCBs มีความสามารถในการทำลายวงจรลัดระดับสูงเช่นความสามารถในการทำลายวงจรลัดระยะสั้นที่กำหนดไว้ที่ 6ka สำหรับผลิตภัณฑ์บางอย่างซึ่งสามารถปกป้องวงจรจากกระแสลัดวงจรได้อย่างน่าเชื่อถือ

มาตรฐานความปลอดภัยและการรับรอง: ผลิตภัณฑ์เหล่านี้มักจะเป็นไปตามมาตรฐานความปลอดภัยระหว่างประเทศจำนวนมากเช่น EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, ฯลฯ และได้รับใบรับรองที่มีสิทธิ์เช่น CE, CB, CCC, TUV ฯลฯ
