โค้ง C rcbo

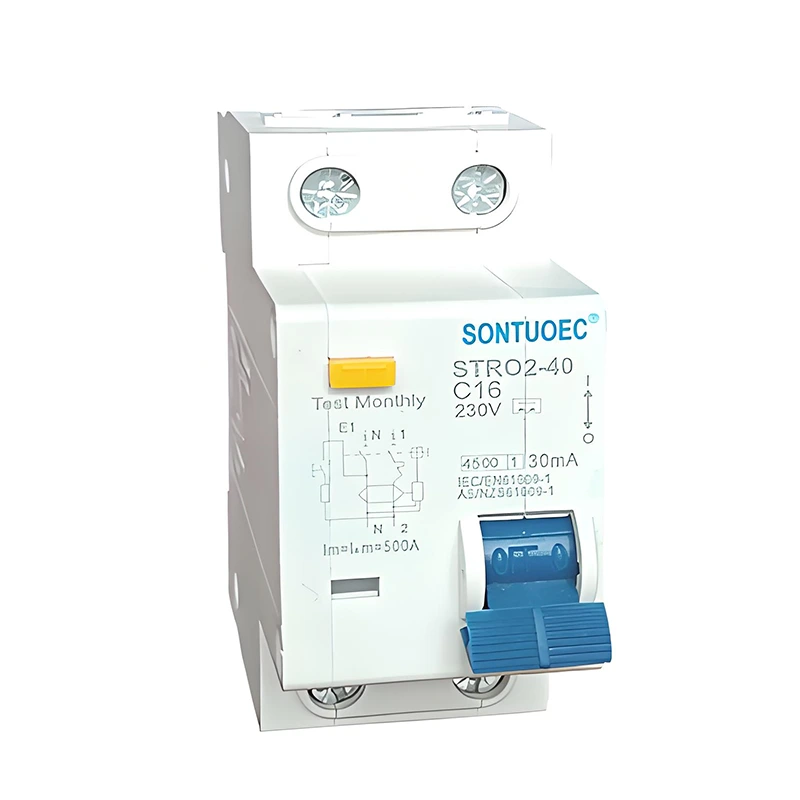

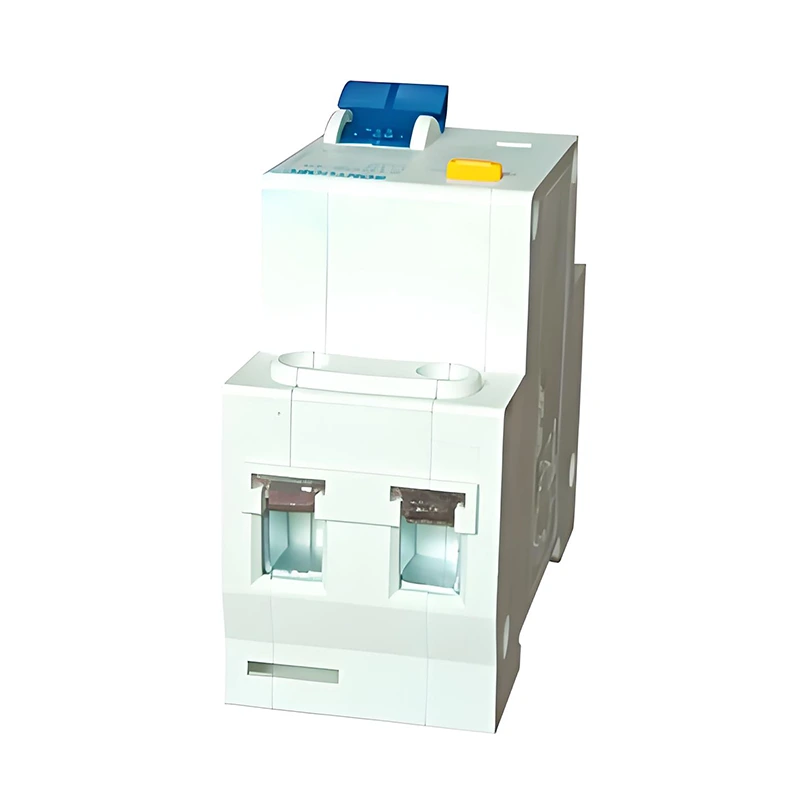

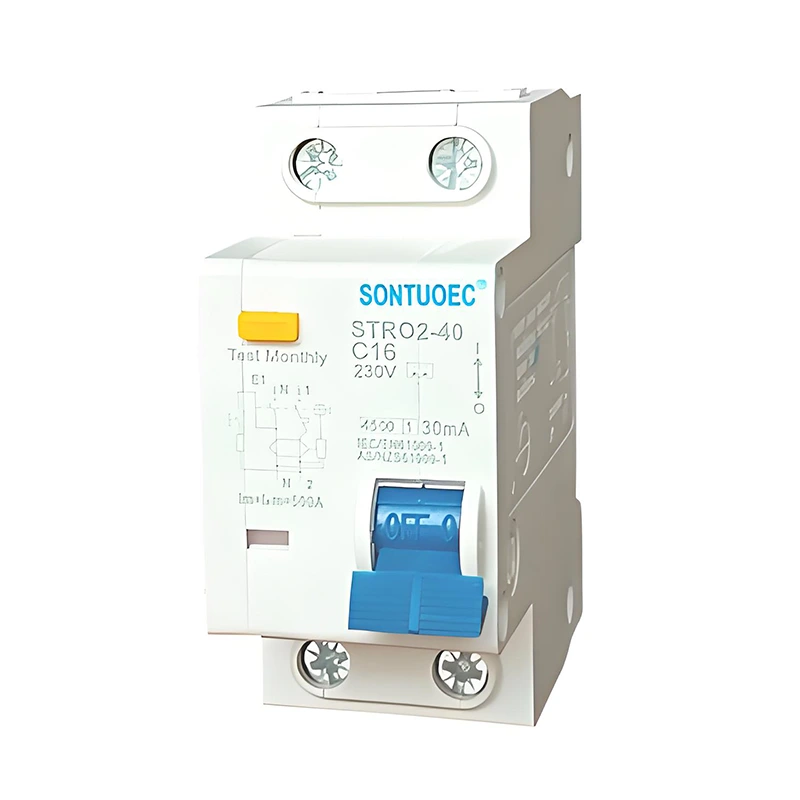

STR02-40 เส้นโค้ง C RCBO ส่วนใหญ่ใช้ในวงจรของ AC50/60Hz สองเสา 230V หรือสี่ขั้ว 400V ซึ่งจัดอันดับกระแสสูงถึง 6A-40A สำหรับการป้องกันการล้นหลามและการลัดวงจร สามารถปกป้องความปลอดภัยส่วนบุคคลได้อย่างมีประสิทธิภาพและหลีกเลี่ยงความเสียหายต่ออุปกรณ์ มันเหมาะสำหรับสถานที่ทุกประเภทเช่นอุตสาหกรรมการพาณิชย์การเพิ่มขึ้นและพำนักพลเรือน

แบบอย่าง:STRO2-40

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง	ประเภทอิเล็กทรอนิกส์
มาตรฐาน:	IEC 61009-1
ลักษณะปัจจุบันที่เหลืออยู่	และ/และ
เสาไม่	1p+n
ลักษณะการปลดปล่อย Thermo-Magnetiv	B; C; d;
จัดอันดับกระแส (a)	6a, 10a, 16a, 25a, 32a, 40a
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (V)	220,230,240V
จัดอันดับกระแสการดำเนินงานที่เหลืออยู่	10ma, 30ma, 100ma, 300ma, 500ma
จัดอันดับวงจรลัดวงจรที่ตกค้าง ปัจจุบัน	3KA;
ความอดทนทางไฟฟ้า-มาส	มากกว่า 4,000 รอบ

ผลิตภัณฑ์ Over View:

1. ให้การป้องกันกระแสไฟฟ้า/การรั่วไหลของโลกและฟังก์ชั่นการแยก

2. ความสามารถในการทนต่อกระแสไฟฟ้าลัดวงจรสูง

3. สามารถเชื่อมต่อกับเทอร์มินัลและพิน/ส้อมได้การเชื่อมต่อ busbar

4. ติดตั้งเทอร์มินัลการเชื่อมต่อแบบป้องกันนิ้ว

5. การตัดการเชื่อมต่อวงจรเมื่อเกิดความผิดปกติ/การรั่วไหลของโลกและเกินความไวที่ได้รับการจัดอันดับ

6. อิสระของแหล่งจ่ายไฟและแรงดันไฟฟ้าสายและปราศจากสัญญาณรบกวนภายนอกความผันผวนของแรงดันไฟฟ้า

เส้นโค้งการตัดการเชื่อมต่ออธิบายถึงลักษณะการกระทำของเบรกเกอร์วงจรภายใต้เงื่อนไขการโอเวอร์โหลดประเภท C เส้นโค้งการตัดการเชื่อมต่อส่วนใหญ่จะใช้เพื่อป้องกันวงจรแสงและโหลดบางอย่างที่ไวต่อการโอเวอร์โหลดทันที มันมีลักษณะโดยเวลาการกระทำที่ล่าช้าเป็นเวลานานเมื่อกระแสโอเวอร์โหลดมีขนาดเล็ก เมื่อกระแสเกินพิกัดเพิ่มขึ้นเวลาดำเนินการจะค่อยๆสั้นลง การออกแบบนี้มีวัตถุประสงค์เพื่อหลีกเลี่ยงการทำงานที่ผิดพลาดเนื่องจากมีหนามแหลมในปัจจุบันระหว่างการเริ่มต้นโหลดและเพื่อให้แน่ใจว่าวงจรสามารถตัดการเชื่อมต่อได้ในเวลาในช่วงที่มีการโอเวอร์โหลดเป็นเวลานาน

คุณสมบัติและฟังก์ชั่นหลัก

การป้องกันในปัจจุบันที่เหลือ: เส้นโค้ง C RCBO สามารถตรวจจับและตัดกระแสตกค้างที่เกิดจากการกระแทกไฟฟ้าของมนุษย์หรือการรั่วไหลของอุปกรณ์ทำให้เกิดอุบัติเหตุไฟฟ้าช็อตและไฟไฟฟ้า

การป้องกันโอเวอร์โหลด: เมื่อกระแสในวงจรเกินกระแสที่กำหนดของ RCBO จะสามารถตัดวงจรได้ภายในระยะเวลาที่กำหนดเพื่อป้องกันความเสียหายต่อวงจรหรืออุบัติเหตุไฟไหม้เนื่องจากการล้นเกิน เส้นโค้งการลอกประเภท C ทำให้มั่นใจได้ว่าการป้องกันนี้จะดำเนินการในเวลาที่เหมาะสม

การป้องกันการลัดวงจร: ในกรณีที่มีการลัดวงจรในวงจรเส้นโค้ง C RCBO สามารถดำเนินการได้อย่างรวดเร็วเพื่อตัดกระแสไฟฟ้าลัดวงจรและป้องกันวงจรและอุปกรณ์ความสามารถในการแตกหักสูง: ความสามารถในการแตกหักของ RCBO การติดตั้งและการประหยัดพื้นที่

Curve C RCBO
