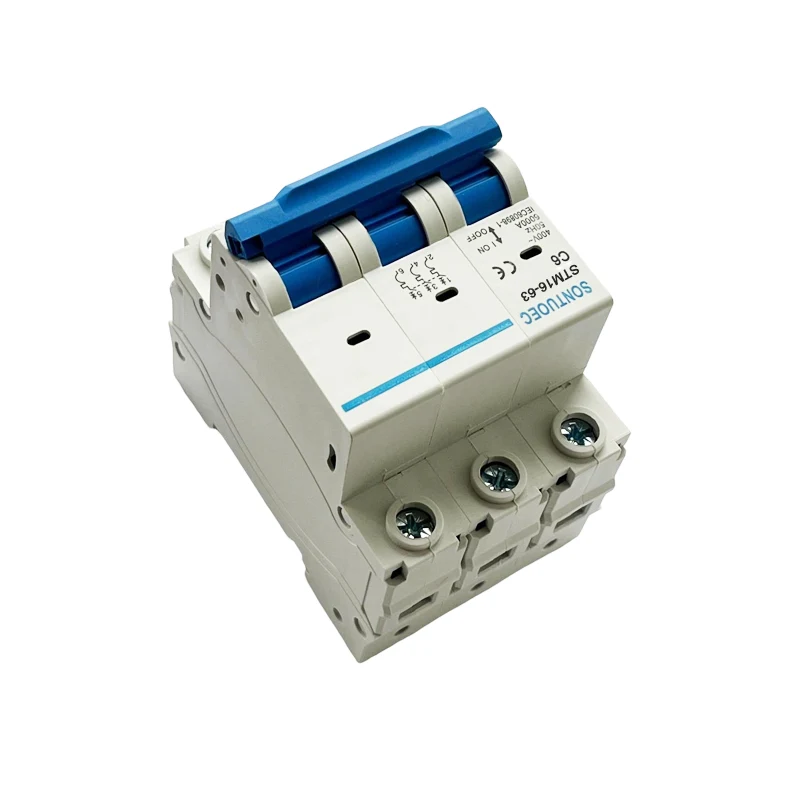

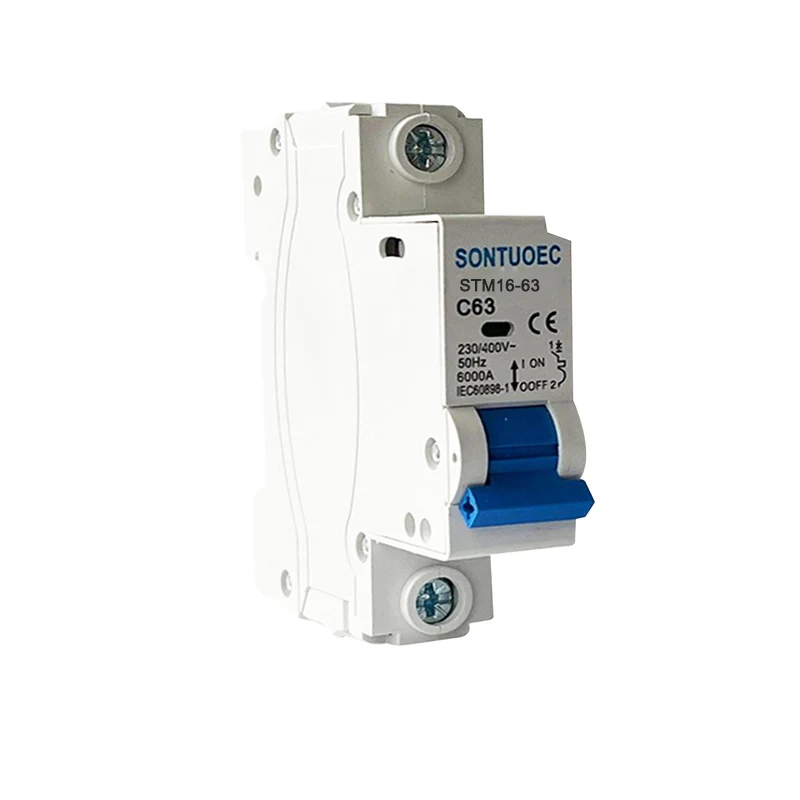

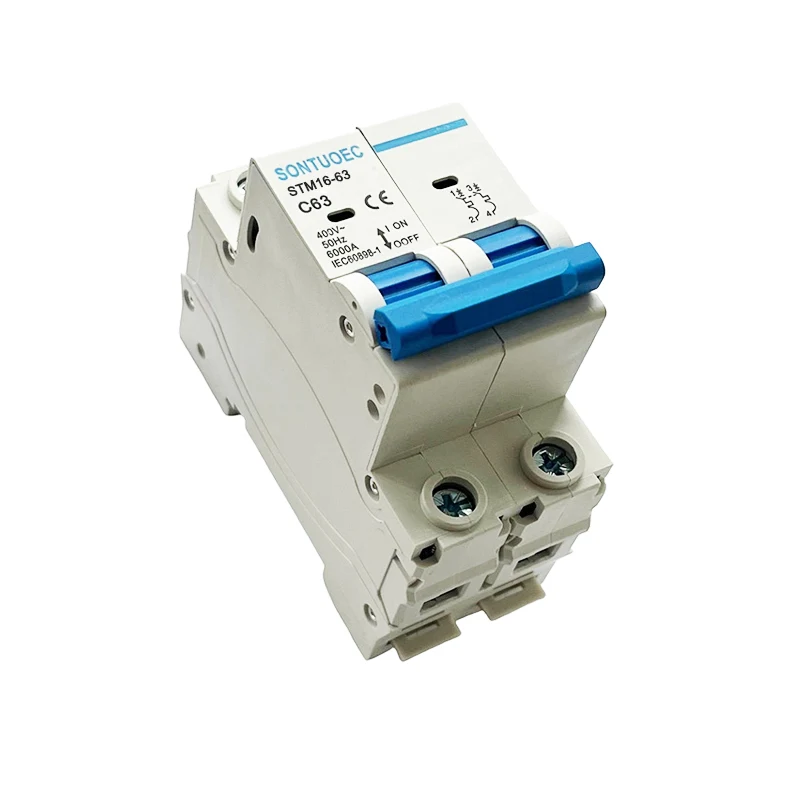

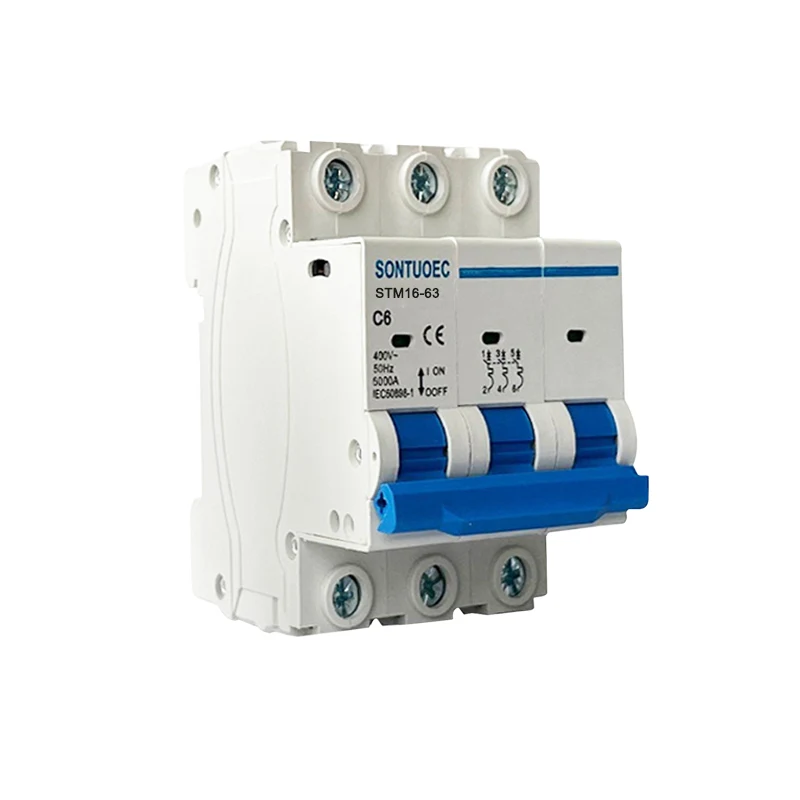

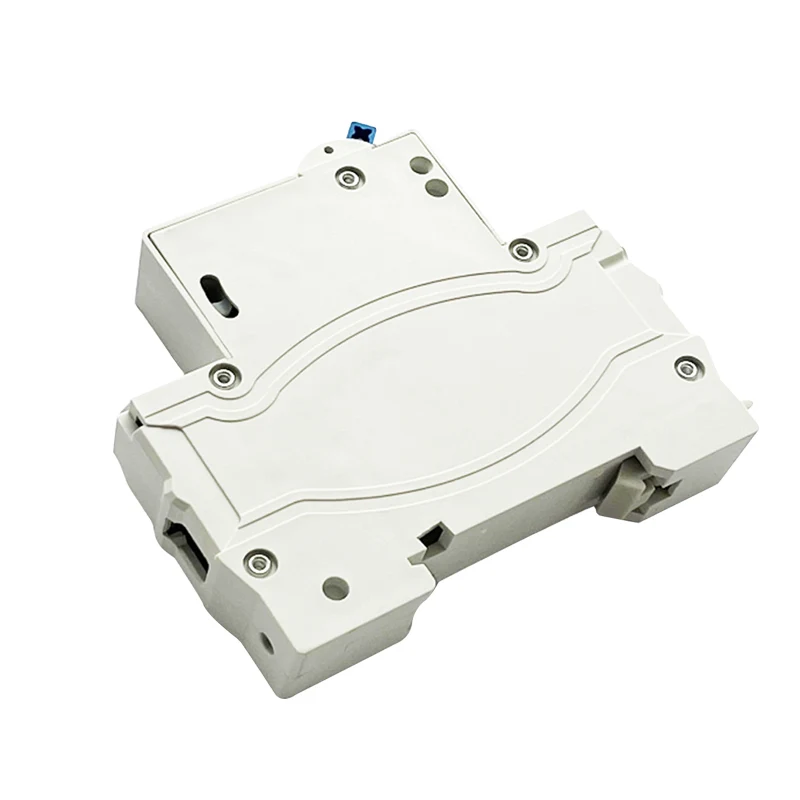

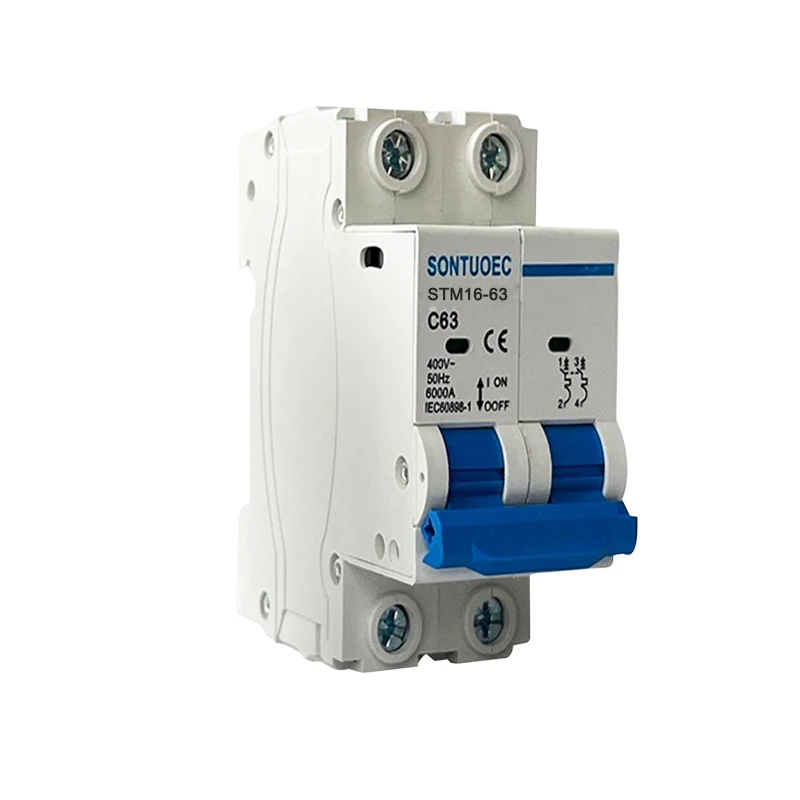

Curve C MCB Miniature Circuit Breaker

Curve C MCB Miniature Circuit Breaker เป็นเบรกเกอร์วงจรขนาดเล็กที่ใช้กันอย่างแพร่หลายในสถานที่ต่าง ๆ เช่นที่อยู่อาศัยอาคารพาณิชย์และสิ่งอำนวยความสะดวกในอุตสาหกรรมโดยเฉพาะอย่างยิ่งในวงจรที่จำเป็นต้องมีลักษณะการปล่อย Curve C เพื่อปกป้องอุปกรณ์ไฟฟ้าและความปลอดภัยส่วนบุคคล

แบบอย่าง:STM16-63

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง	STM16-63
มาตรฐาน	IEC60898-1
เสา	1p, 2p, 3p, 4p
ความสามารถในการทำลายวงจรลัดวงจร	3KA, 4.5KA, 6KA
ได้รับคะแนน ปัจจุบัน (ใน)	1,2,4,610,16,20,25,32,40,50,63a
ได้รับคะแนน แรงดันไฟฟ้า (UN)	AC230 (240)/400 (415) V
ได้รับคะแนน ความถี่	50/60Hz
เส้นโค้งสะดุด	B, C, D
เกี่ยวกับแม่เหล็ก ปล่อย	ข เส้นโค้ง: ระหว่าง 3in และ 5 ใน
	C เส้นโค้ง: ระหว่าง 5in และ 10in
	D Curve: ระหว่าง 10in ถึง 14in
เกี่ยวกับกลไกไฟฟ้า ความอดทน	เกิน 6000 รอบ

คุณสมบัติและประโยชน์

ขนาดเล็กและน้ำหนักเบา: Curve C MCB Miniature Circuit Breaker มีการออกแบบขนาดกะทัดรัดเพื่อการติดตั้งที่ง่ายและประหยัดพื้นที่

การทำงานที่เชื่อถือได้: ผ่านเส้นโค้งการปล่อยที่แม่นยำและอุปกรณ์ปล่อยแม่เหล็กไฟฟ้าที่เชื่อถือได้สามารถตัดวงจรที่ผิดพลาดได้อย่างรวดเร็วและป้องกันความเสียหายของอุปกรณ์ไฟฟ้า

ฟังก์ชั่นการป้องกันที่หลากหลาย: นอกเหนือจากการป้องกันการลัดวงจรแล้วยังมีการป้องกันโอเวอร์โหลดและฟังก์ชั่นการป้องกันแรงดันไฟฟ้ามากเกินไปซึ่งช่วยปกป้องความปลอดภัยของวงจรได้อย่างครอบคลุม

การบังคับใช้ที่แข็งแกร่ง: เส้นโค้งการปลดปล่อยประเภท C Curve C ใช้กับโหลดทั่วไปส่วนใหญ่เช่นแสงซ็อกเก็ต ฯลฯ ซึ่งสามารถตอบสนองความต้องการของวงจรที่แตกต่างกัน

หลักการปฏิบัติการ

หลักการปฏิบัติการของเส้นโค้ง C MCB ส่วนใหญ่ขึ้นอยู่กับการตรวจสอบกระแสและการกระทำของกลไกการตัดการเชื่อมต่อ เมื่อกระแสในวงจรเกินค่าที่กำหนดกลไกการปล่อยแม่เหล็กไฟฟ้าจะดำเนินการอย่างรวดเร็วเพื่อตัดวงจร ในเวลาเดียวกันการปลดปล่อยความร้อนก็ร้อนขึ้นในระหว่างการโอเวอร์โหลดในปัจจุบันการดัด bimetal และผลักกลไกการปล่อยฟรีเพื่อดำเนินการดังนั้นการตัดวงจรเส้นโค้งการปลดปล่อยประเภท C เส้นโค้ง C หมายถึงภายใต้สภาวะที่โอเวอร์โหลดเบรกเกอร์มีความเร็วในการปล่อยช้าลง

ข้อควรระวังการเลือกและการติดตั้ง

การจับคู่คะแนนปัจจุบันเพื่อโหลด: เมื่อซื้อเส้นโค้ง C MCBS จำเป็นต้องตรวจสอบให้แน่ใจว่าการจัดอันดับปัจจุบันของเบรกเกอร์นั้นตรงกับภาระของวงจรเพื่อหลีกเลี่ยงการใช้งานมากเกินไปซึ่งอาจส่งผลให้เกิดความเสียหายต่ออุปกรณ์หรือเรียกการตัดการเชื่อมต่อที่ผิดปกติ

การเลือกลักษณะการทำงาน: เส้นโค้ง CURVE C การลอกเหมาะสำหรับโหลดทั่วไปส่วนใหญ่ แต่การเลือกที่แน่นอนจะต้องถูกกำหนดโดยข้อกำหนดของแอปพลิเคชันของวงจร

ตำแหน่งการติดตั้ง: ควรติดตั้ง MCB ในกล่องแจกจ่ายหรือสวิตช์เพื่อให้แน่ใจว่าความปลอดภัยและความน่าเชื่อถือของวงจร ในเวลาเดียวกันควรติดตั้งในสถานที่ที่ใช้งานง่ายและตรวจสอบเพื่อให้สามารถใช้มาตรการที่เหมาะสมในกรณีที่ทำงานผิดปกติ

การตรวจสอบและบำรุงรักษาเป็นประจำ: เพื่อให้แน่ใจว่าการทำงานที่เหมาะสมของเส้นโค้ง C MCB จำเป็นต้องได้รับการตรวจสอบและดูแลรักษาเป็นประจำ ซึ่งรวมถึงการตรวจสอบว่าหน้าสัมผัสของเบรกเกอร์อยู่ในสภาพดีว่ากลไกการตัดการเชื่อมต่อมีความยืดหยุ่นและอื่น ๆ
