63A/100mA ส่วนที่เหลือวงจรเบรกเกอร์ RCCB

63A/100MA ที่เหลือวงจรเบรกเกอร์ RCCB เป็นกระแสในวงจรอื่นนอกเหนือจากกระแสการทำงานปกติซึ่งอาจเกิดขึ้นเนื่องจากความเสียหายของฉนวนกันความร้อนของอุปกรณ์การกระแทกไฟฟ้าของบุคลากรหรือความผิดพลาดของพื้นดิน ฯลฯ ฟังก์ชั่นหลักของ RCCB คือการตัดกระแสไฟฟ้าอย่างรวดเร็วเมื่อกระแสไฟฟ้าตกค้าง

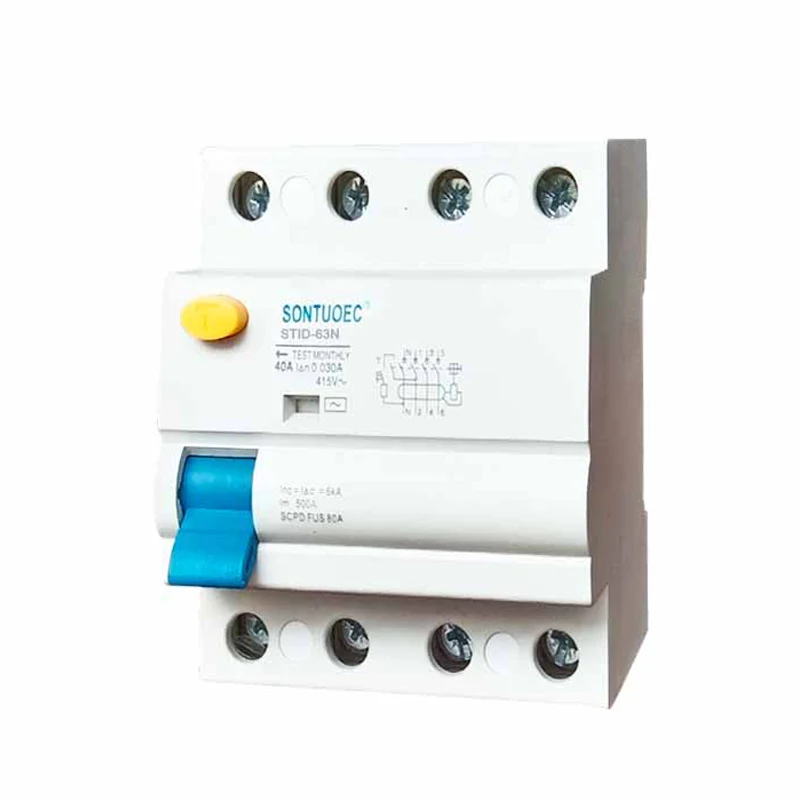

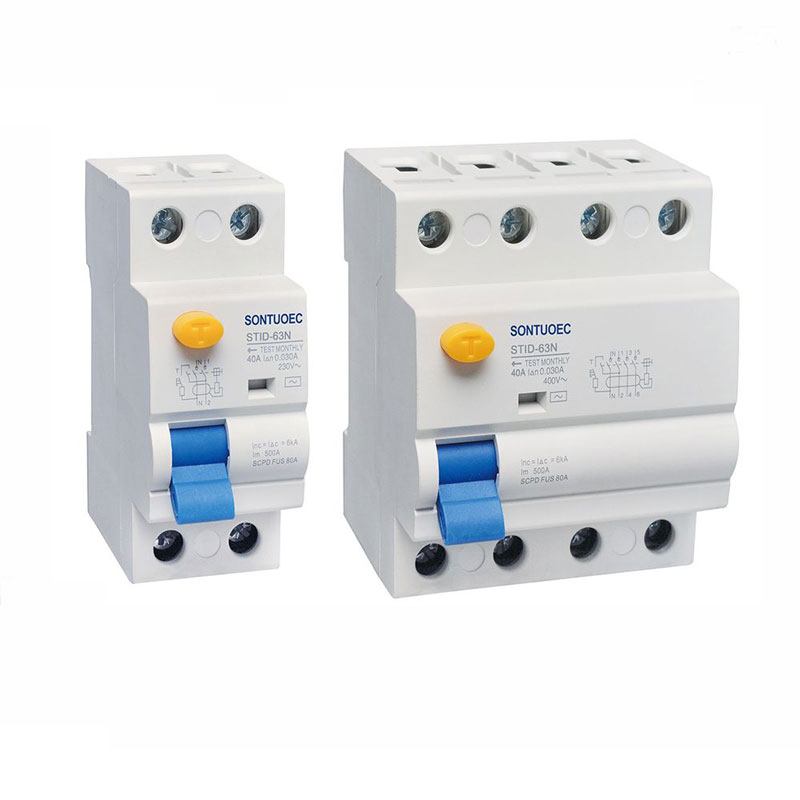

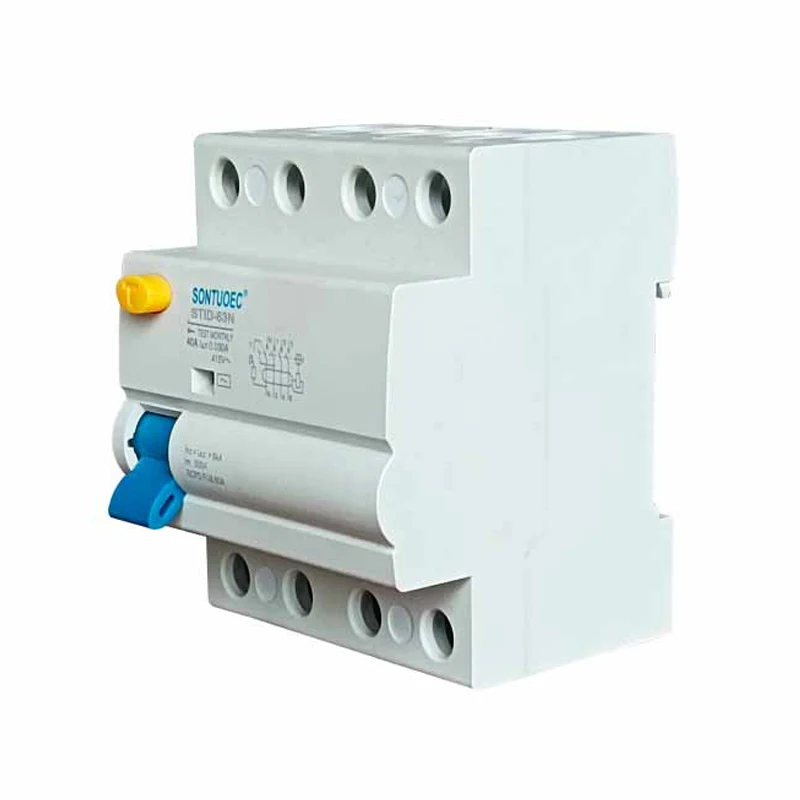

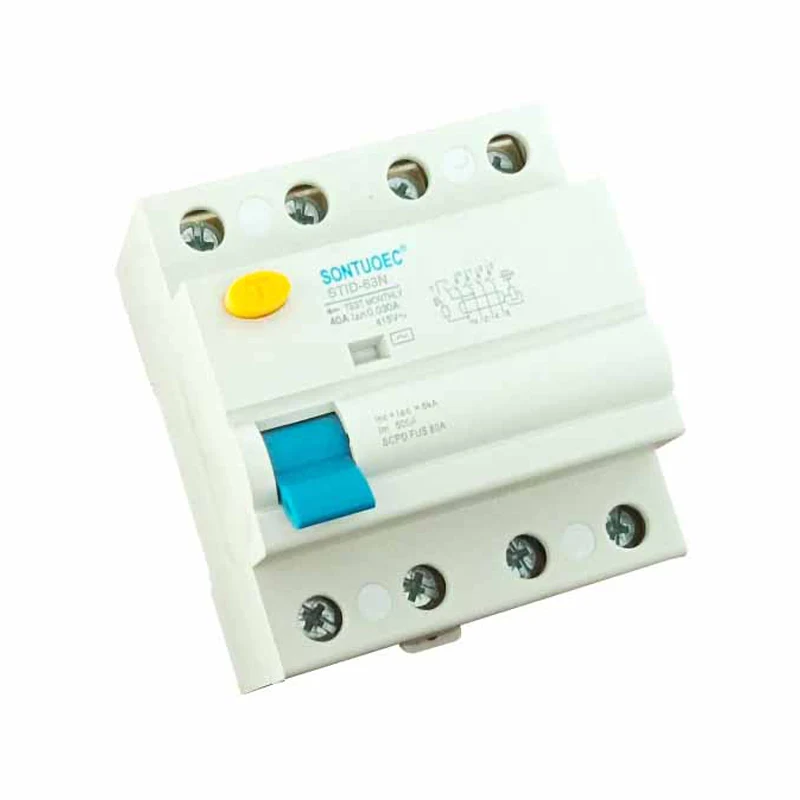

แบบอย่าง:STID-63N

ส่งคำถาม

รายละเอียดสินค้า

มาตรฐาน: IEC 61008-1

แบบอย่าง:

sign-63n

ลักษณะปัจจุบันที่เหลืออยู่:

และและและ

เสาหมายเลข:

2p, 4p

จัดอันดับปัจจุบัน:

16a, 25a, 32a, 40a, 63a;

คะแนนแรงดันไฟฟ้า:

230/400V AC

ความถี่จัดอันดับ:

50/60Hz

ให้คะแนนการทำงานที่เหลืออยู่ในปัจจุบันIΔN:

10ma, 30ma, 100ma, 300ma, 500ma

จัดอันดับกระแสที่ไม่ได้ทำงานที่เหลืออยู่ I ΔNO:

≤0.5iΔN

จัดอันดับว่ามีเงื่อนไขการลัดวงจรกระแสไฟฟ้า Inc:

6000a

จัดอันดับการลัดวงจรตกค้าง IΔCปัจจุบัน:

6000a

ระยะเวลาสะดุด:

การสะดุดstripping≤0.1secทันที

ช่วงปัจจุบันการสะดุดที่เหลือ:

0.5iΔn ~ iΔn

ความอดทนเชิงกลไฟฟ้า:

4000 รอบ

แรงบิดยึด:

2.0nm

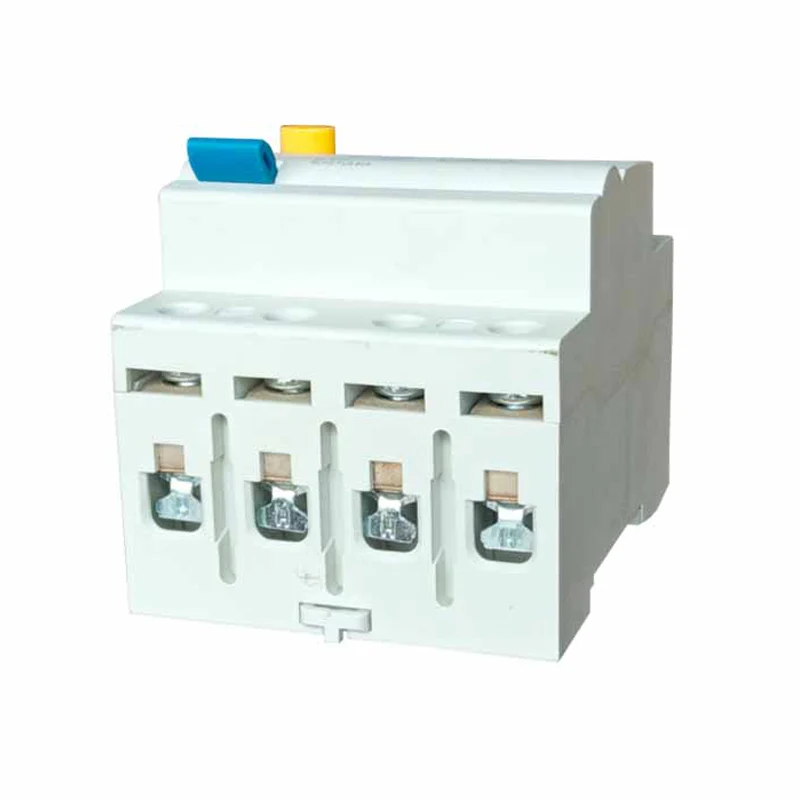

เทอร์มินัลการเชื่อมต่อ:

ขั้วเสาขั้ว

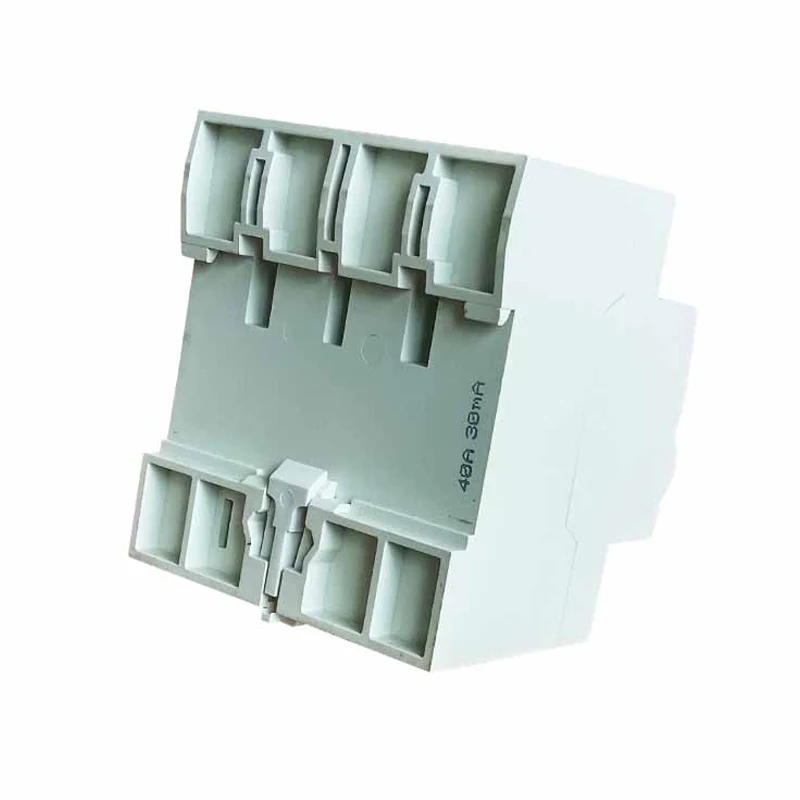

การติดตั้ง:

การติดตั้งรางดิน 35 มม.


หลักการปฏิบัติการ

หลักการปฏิบัติการของ RCCB ขึ้นอยู่กับหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าและความสมดุลในปัจจุบัน เมื่อกระแสที่เหลือในวงจรผ่านหม้อแปลงหม้อแปลงจะสร้างฟลักซ์แม่เหล็กที่สอดคล้องกัน ฟลักซ์แม่เหล็กนี้ถูกแปลงเป็นสัญญาณไฟฟ้าและประมวลผลโดยวงจรอิเล็กทรอนิกส์ เมื่อสัญญาณไฟฟ้าที่ประมวลผลถึงเกณฑ์ที่กำหนดไว้ล่วงหน้า RCCB จะกระตุ้นให้กลไกการปลดปล่อยทำหน้าที่ทำให้เบรกเกอร์สามารถตัดวงจรออกได้อย่างรวดเร็ว


คุณสมบัติหลัก

ความไวสูง: RCCB มีความสามารถในการตรวจจับกระแสตกค้างขนาดเล็กซึ่งมักจะน้อยกว่า 30mA (ค่าที่แน่นอนขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์) ซึ่งช่วยตัดวงจรในเวลาก่อนเกิดอุบัติเหตุไฟฟ้าเกิดขึ้น

การตอบสนองที่รวดเร็ว: RCCB สามารถตัดวงจรได้อย่างรวดเร็วภายในไม่กี่มิลลิวินาทีหลังจากตรวจจับกระแสที่เหลือซึ่งป้องกันอุบัติเหตุไฟฟ้าช็อตและการแพร่กระจายของไฟไฟฟ้าได้อย่างมีประสิทธิภาพ

ปลอดภัยและเชื่อถือได้: RCCB ใช้ส่วนประกอบอิเล็กทรอนิกส์ขั้นสูงและกลไกการตัดการเชื่อมต่อที่มีความน่าเชื่อถือและความเสถียรสูง ในขณะเดียวกันก็มีฟังก์ชั่นการป้องกันการลัดวงจรและการลัดวงจรซึ่งสามารถป้องกันความปลอดภัยของวงจรและอุปกรณ์ได้อย่างเต็มที่

ง่ายต่อการติดตั้งและบำรุงรักษา: RCCB มักจะใช้การออกแบบแบบแยกส่วนโครงสร้างขนาดกะทัดรัดและติดตั้งง่าย นอกจากนี้ยังมีการตรวจสอบง่ายและแทนที่ผู้ติดต่อเพื่อการบำรุงรักษาและการตรวจสอบตามปกติ


สถานการณ์แอปพลิเคชัน

RCCB วงจรปัจจุบัน 63A/100MA RCCB ใช้กันอย่างแพร่หลายในสถานการณ์ที่หลากหลายซึ่งจำเป็นต้องมีการป้องกันไฟฟ้ารวมถึง แต่ไม่ จำกัด เพียง::


อาคารที่อยู่อาศัยและเชิงพาณิชย์: เพื่อการป้องกันอุปกรณ์ไฟฟ้าและความปลอดภัยส่วนบุคคลจากอุบัติเหตุไฟฟ้าช็อตและไฟไฟฟ้า ในบ้าน RCCB มักจะติดตั้งในกล่องกระจายเป็นหลักหรือการป้องกันสาขาสำหรับวงจรบ้าน

สายการผลิตอุตสาหกรรม: มันถูกใช้เพื่อปกป้องการทำงานปกติของอุปกรณ์ไฟฟ้าเช่นมอเตอร์หม้อแปลง ฯลฯ และป้องกันความเสียหายของอุปกรณ์และการปิดระบบที่เกิดจากการรั่วไหลและโอเวอร์โหลด ในสนามอุตสาหกรรม RCCB มักจะติดตั้งที่ปลายพลังงานทางเข้าของอุปกรณ์ไฟฟ้าเป็นอุปกรณ์ป้องกันของอุปกรณ์


สิ่งอำนวยความสะดวกสาธารณะ: เช่นโรงพยาบาลโรงเรียนห้องสมุดและสถานที่อื่น ๆ RCCBs ใช้เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยของอุปกรณ์ไฟฟ้าและการใช้ไฟฟ้าอย่างปลอดภัยโดยบุคลากร สถานที่เหล่านี้มักจะมีข้อกำหนดที่สูงขึ้นเพื่อความปลอดภัยทางไฟฟ้าดังนั้น RCCBS จึงถูกใช้กันอย่างแพร่หลายมากขึ้น

63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB63A/100mA Residual Current Circuit Breaker RCCB
