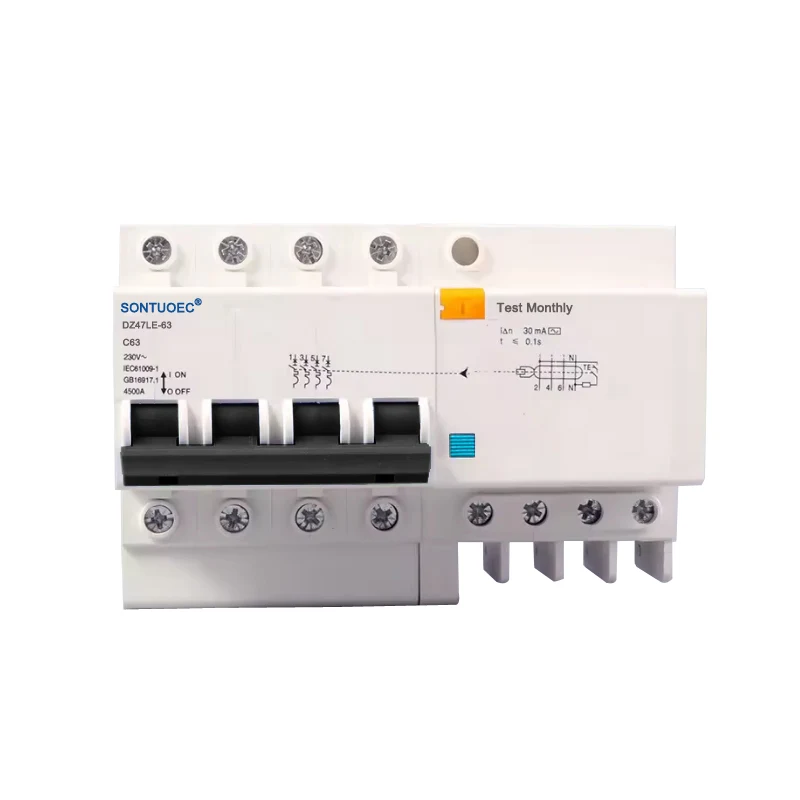

4P RCBO ชนิด AC

หลักการทำงาน

หลักการทำงานของประเภท 4P RCBO AC จะขึ้นอยู่กับผลรวมเวกเตอร์ของกระแสและหลักการทางแม่เหล็กไฟฟ้า เมื่อกระแสในวงจรบนสายไฟ (L) และสายศูนย์ (N) มีขนาดไม่เท่ากัน ผลรวมเวกเตอร์ของกระแสในด้านปฐมภูมิของวงจรหม้อแปลงไฟฟ้าจะไม่เป็นศูนย์ ซึ่งจะสร้างแรงดันไฟฟ้าเหนี่ยวนำในขดลวดด้านทุติยภูมิ แรงดันไฟฟ้าเหนี่ยวนำนี้จะถูกเพิ่มเข้าไปในรีเลย์แม่เหล็กไฟฟ้า ทำให้เกิดกระแสกระตุ้นที่สร้างแรงล้างอำนาจแม่เหล็กแบบย้อนกลับ เมื่อกระแสฟอลต์ถึงค่ากระแสการทำงานของ RCBO แรงล้างอำนาจแม่เหล็กแบบย้อนกลับนี้จะทำให้เกราะภายในรีเลย์แม่เหล็กไฟฟ้าหลุดออกจากแอก ซึ่งจะผลักดันกลไกการทำงานให้ทำงานและตัดวงจรกระแสฟอลต์

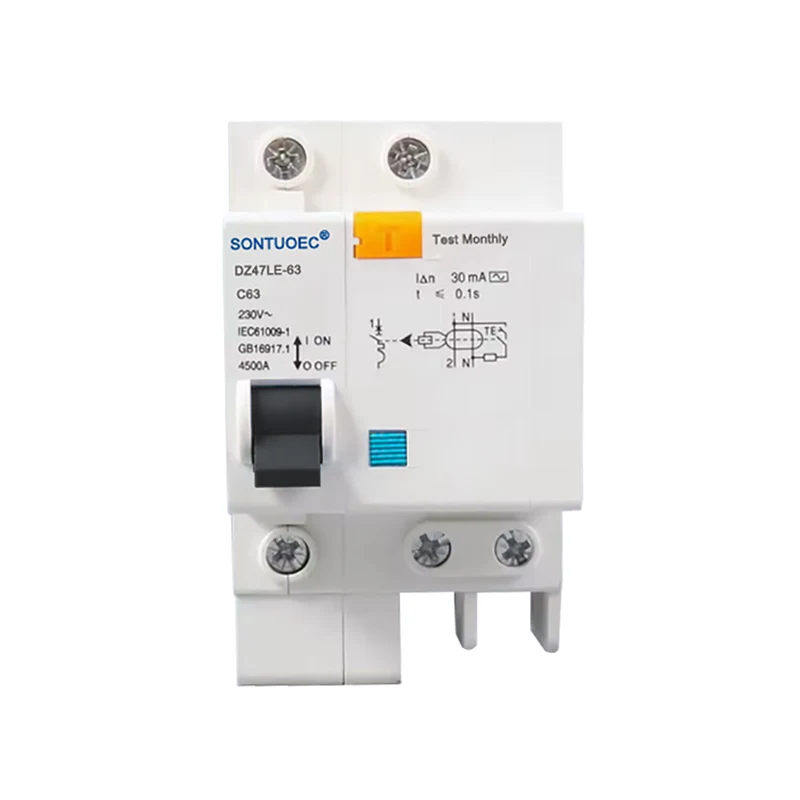

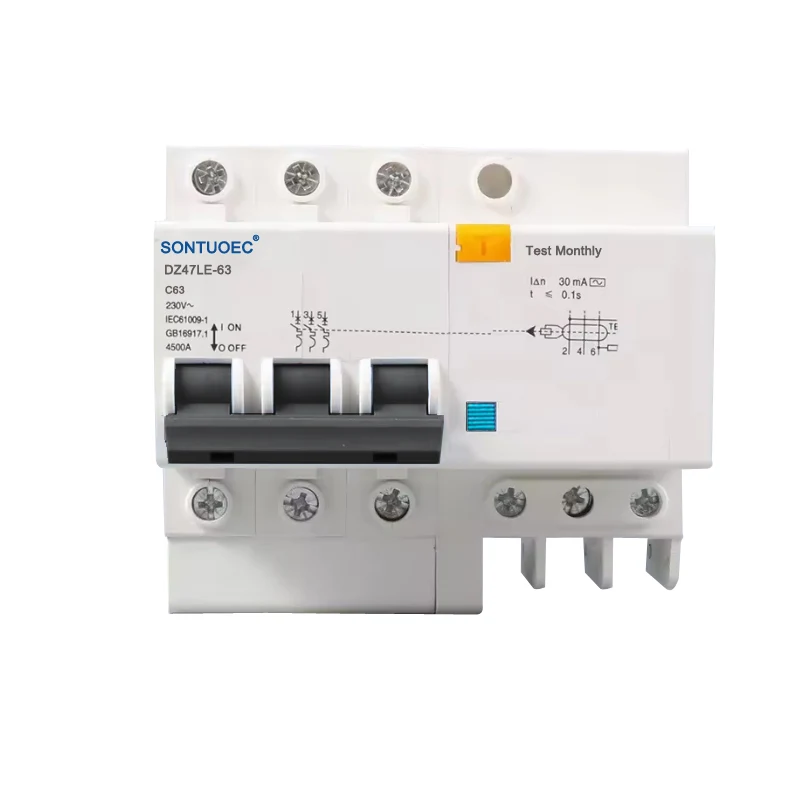

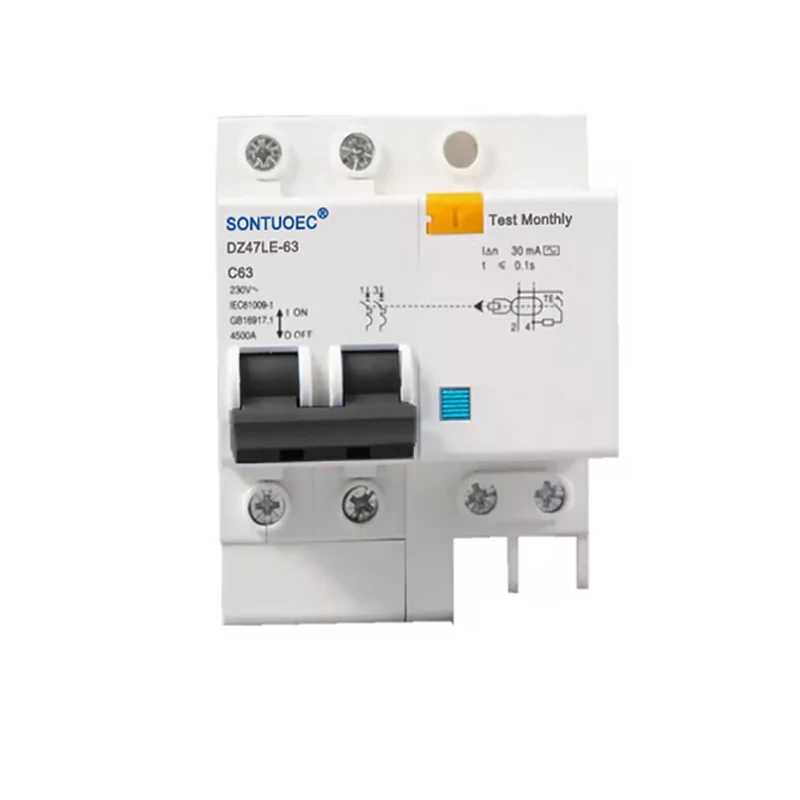

DZ47LE-63 ซีรีส์อิเล็กทรอนิกส์เบรกเกอร์ป้องกันการรั่วไหลของโลกเหมาะสำหรับวงจรที่อยู่อาศัยเฟสเดียวของ AC 50Hz / 60Hz, แรงดันไฟฟ้า 230V และกระแสไฟพิกัด 6A ~ 63A; 400V สำหรับวงจรสามเฟสของ AC 50Hz/60Hz สามารถป้องกันการโอเวอร์โหลดและการลัดวงจรของวงจรได้ ผลิตภัณฑ์นี้มีข้อดีคือมีขนาดเล็ก มีความสามารถในการทำลายสูง สายไฟที่มีกระแสไฟฟ้าและเส้นศูนย์ถูกตัดพร้อมกัน นอกจากนี้ยังป้องกันบุคคลจากไฟฟ้ารั่วในกรณีที่สายไฟดับเพลิงและเส้นศูนย์เชื่อมต่อแบบย้อนกลับ

เป็นไปตามมาตรฐาน IEC61009-1,GB16917.1

คุณสมบัติ:

1). ให้การป้องกันไฟฟ้าช็อต, ข้อผิดพลาดของโลก, กระแสรั่วไหล;

2). ให้ป้องกันการโอเวอร์โหลด, ไฟฟ้าลัดวงจรและแรงดันไฟฟ้าเกิน;

3). ปริมาณขนาดเล็ก ความสามารถในการทำลายสูง ลวดสดและเส้นศูนย์ถูกตัดพร้อมกัน

4) ขนาดเล็กและน้ำหนัก ติดตั้งง่ายและเดินสายไฟ ประสิทธิภาพสูงและทนทาน

5). ป้องกันสะดุดการทำงานผิดพลาดที่เกิดจากแรงดันไฟฟ้าชั่วขณะและกระแสไฟฟ้าชั่วขณะ

คุณสมบัติและคุณประโยชน์

การป้องกันอเนกประสงค์: ประเภท 4P RCBO AC รวมการป้องกันกระแสตกค้างและการป้องกันกระแสเกินเพื่อให้การป้องกันที่ครอบคลุมสำหรับวงจรและอุปกรณ์

ความไวสูง: การป้องกันที่มีความไวสูงต่อการใช้งานอย่างกะทันหันหรือกระแสไฟ AC ไซน์ซอยด์ตกค้างที่เพิ่มขึ้นอย่างช้าๆ ช่วยให้มั่นใจได้ถึงการแยกส่วน

ใช้งานได้หลากหลาย: เหมาะสำหรับวงจร AC ในระบบจำหน่ายไฟฟ้าภายในประเทศ อุตสาหกรรม และเชิงพาณิชย์ โดยเฉพาะอย่างยิ่งสำหรับการเดินสายแบบไฟจุดเดียวศูนย์

ติดตั้งและบำรุงรักษาง่าย: การออกแบบโครงสร้างที่เหมาะสม ติดตั้งง่าย และในขณะเดียวกันก็ง่ายต่อการบำรุงรักษาและยกเครื่อง

สถานการณ์การใช้งาน

ประเภท 4P RCBO AC ใช้กันอย่างแพร่หลายสำหรับการป้องกันวงจรไฟฟ้ากระแสสลับในบ้าน สำนักงาน สถานที่เชิงพาณิชย์ และโรงงานอุตสาหกรรม เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการป้องกันทั้งสายไฟ Fire และ Zero เช่น วงจรไฟส่องสว่าง วงจรปลั๊กไฟ และการป้องกันอุปกรณ์ เช่น มอเตอร์
