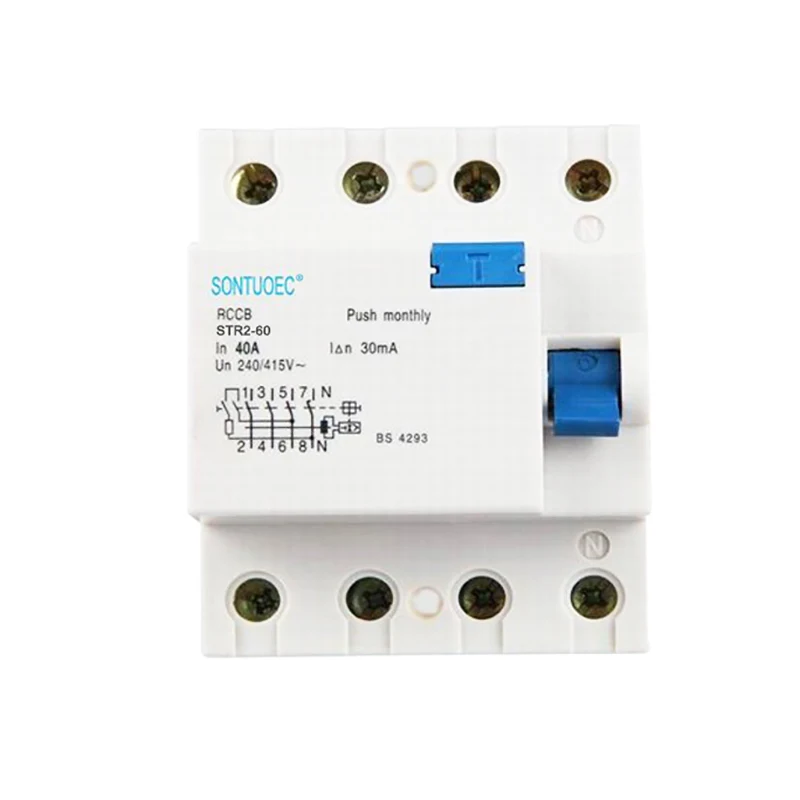

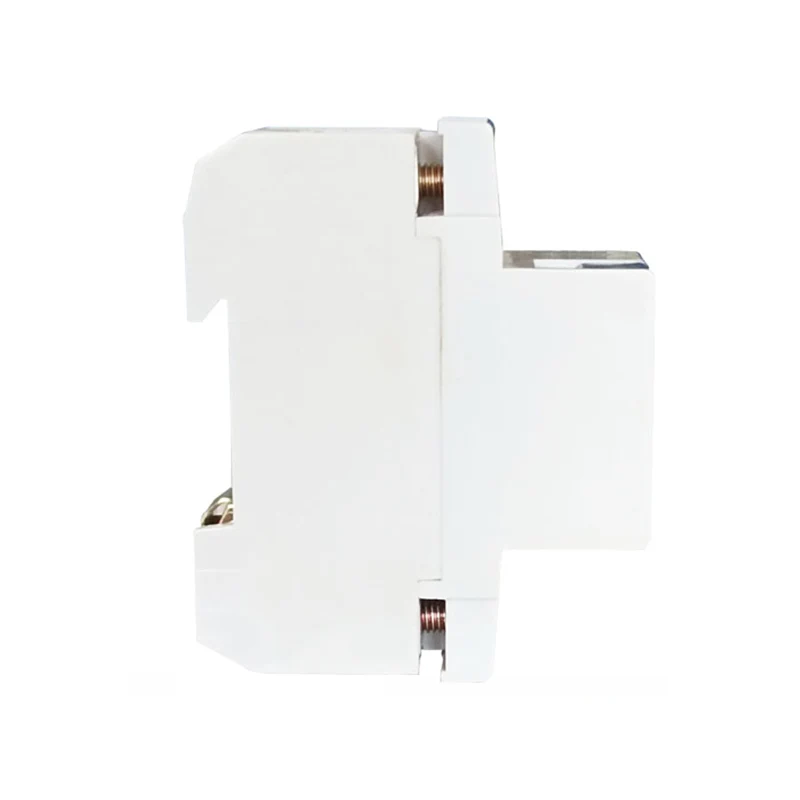

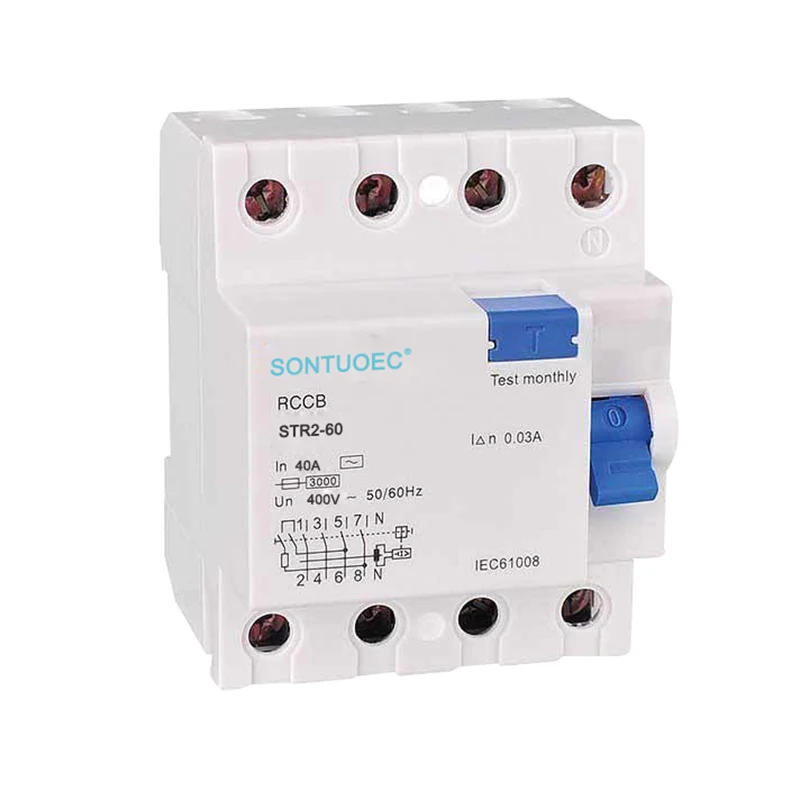

4P 63A /30MA RCD AC ประเภท

ประเภท 4P 63A /30MA RCD AC นี้ทำให้เกิดกลไกการตัดการเชื่อมต่อภายในของ RCD ทำให้ RCD สามารถตัดแหล่งจ่ายไฟออกได้อย่างรวดเร็วซึ่งจะช่วยปกป้องความปลอดภัยของอุปกรณ์ไฟฟ้าและบุคลากร

ส่งคำถาม

รายละเอียดสินค้า

มาตรฐาน	IEC61008-1

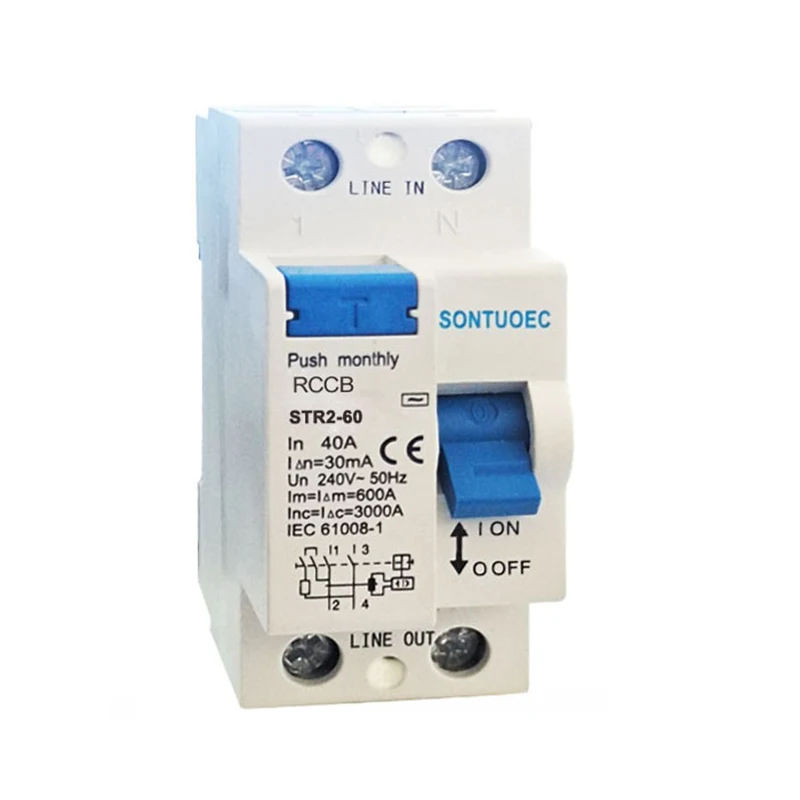

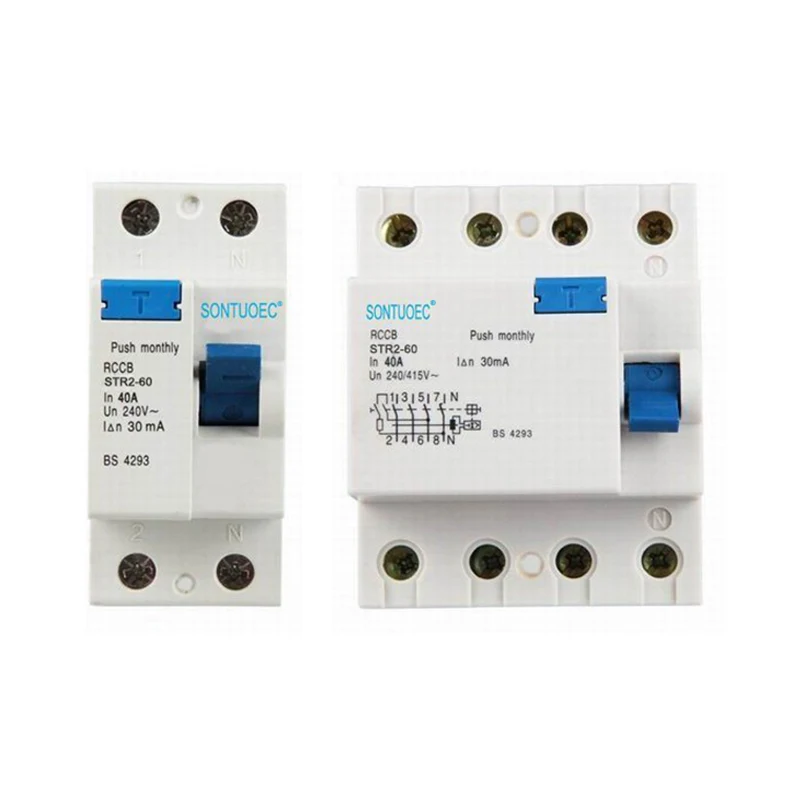

จำนวนเสา	2p, 4p
จัดอันดับกระแส (a)	16,, 25,32,40,63
จัดอันดับการดำเนินงานที่เหลือ ปัจจุบัน (ใน) (MA)	10,30,100,300,500
จัดอันดับที่เหลือ กระแสที่ไม่ใช่การสูญเสีย (INO) (MA)	≤0.5in
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (V)	AC 230/240
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (V)	AC 230/400
กระแสการทำงานที่เหลืออยู่ ขอบเขต	0.5in ~ ใน
กระแสที่เหลืออยู่นอกเวลา	≤0.3s
ลัดวงจร ความจุ (ICU)	6000a
ความอดทน	4000
ระดับการป้องกัน	IP20

แนวคิดพื้นฐาน

 4P: ระบุว่าประเภท 4P 63A /30MA RCD AC นี้เป็นสวิตช์สี่ขั้วเช่นสามารถควบคุมการเปิดปิดของสี่วงจรพร้อมกัน การออกแบบนี้มักจะใช้ในแอปพลิเคชันที่เฟส, ศูนย์และสายกราวด์สองสายต้องถูกตัดออกในเวลาเดียวกันเพื่อให้แน่ใจว่าในกรณีที่มีการรั่วไหลหรือความผิดพลาดวงจรสามารถตัดได้อย่างสมบูรณ์เพื่อให้การป้องกันความปลอดภัยทางไฟฟ้าที่สูงขึ้น

 63A: ระบุว่า RCD ได้รับการจัดอันดับที่ 63 แอมป์ซึ่งเป็นค่าปัจจุบันสูงสุดที่ RCD สามารถดำเนินการได้อย่างต่อเนื่องโดยไม่ทำให้เกิดความร้อนสูงเกินไปหรือความเสียหาย

 30mA: ระบุว่า RCD มีกระแสการรั่วไหลของกระแส 30 มิลลิแอมป์เช่นเมื่อกระแสการรั่วไหลในระบบไฟฟ้าเกินค่านี้ RCD จะตัดแหล่งจ่ายไฟอย่างรวดเร็วเพื่อป้องกันความปลอดภัยส่วนบุคคลและป้องกันอุบัติเหตุเช่นไฟไฟฟ้า

 RCD: อุปกรณ์ปัจจุบันที่เหลืออุปกรณ์ความปลอดภัยทางไฟฟ้าที่ใช้ในการตรวจจับกระแสที่เหลือ (เช่นกระแสรั่วไหล) ในระบบไฟฟ้าและตัดแหล่งจ่ายไฟออก

ประเภท: หมายความว่า RCD เป็นประเภทเช่นสามารถทำหน้าที่ได้อย่างถูกต้องทั้ง AC และกระแสตกค้าง DC ที่ตกค้าง (กระแส DC ที่ราบรื่นของ≤6mAสามารถได้รับอนุญาตให้ซ้อนทับ) RCD ประเภทนี้เหมาะสำหรับวงจรที่มีอุปกรณ์อิเล็กทรอนิกส์จำนวนมากเช่นเครื่องใช้ในครัวเรือนเครื่องใช้ในสำนักงานคอมพิวเตอร์และสถานที่อื่น ๆ

หลักการปฏิบัติการ

หลักการปฏิบัติการของ RCD ขึ้นอยู่กับหม้อแปลงกระแสที่เหลือ เมื่อกระแสไฟฟ้าที่ไม่สมดุล (เช่นการรั่วไหล) เกิดขึ้นในระบบไฟฟ้าหม้อแปลงกระแสที่เหลือจะตรวจพบกระแสที่ไม่สมดุลนี้และสร้างฟลักซ์แม่เหล็กตามสัดส่วนกับกระแสรั่วไหล ฟลักซ์แม่เหล็กนี้ทำให้เกิดกลไกการตัดการเชื่อมต่อภายในของ RCD ทำให้ RCD สามารถตัดแหล่งจ่ายไฟออกได้อย่างรวดเร็วซึ่งจะช่วยปกป้องความปลอดภัยของอุปกรณ์ไฟฟ้าและบุคลากร

สถานการณ์แอปพลิเคชัน

พลังงานอุตสาหกรรม: ในสภาพแวดล้อมอุตสาหกรรมเนื่องจากมีอุปกรณ์ไฟฟ้าจำนวนมากและระบบวงจรที่ซับซ้อนจำเป็นต้องใช้ RCD 4P 63A /30MA RCD เพื่อให้การป้องกันความปลอดภัยทางไฟฟ้าที่ครอบคลุม

เชิงพาณิชย์: ในสถานที่เชิงพาณิชย์เช่นห้างสรรพสินค้าโรงแรม ฯลฯ ซึ่งมีผู้คนและอุปกรณ์ไฟฟ้าเข้มข้นสูง RCD ประเภทนี้จำเป็นต้องมีความปลอดภัยทางไฟฟ้า

ที่อยู่อาศัยระดับไฮเอนด์: ในที่อยู่อาศัยระดับไฮเอนด์บางประเภท, 4p 63a /30ma RCD ประเภทถูกเลือกเพื่อให้การป้องกันความปลอดภัยทางไฟฟ้าในระดับที่สูงขึ้น
