2p rcbo b ประเภท

2P RCBO B Type เป็นเบรกเกอร์วงจรปัจจุบันที่เหลือสองตัวที่มีการป้องกันกระแสเกิน (เบรกเกอร์วงจรปัจจุบันที่เหลือพร้อมการป้องกันการโอเวอร์โหลด) มันสามารถควบคุมการเปิดออกของสายไฟ 2P (L1) และเส้นศูนย์ (N); และ 4P (L1, L2, L3) และสายศูนย์ (N) ในเวลาเดียวกัน ประเภท” มักจะหมายถึงประเภทหรือข้อกำหนดเฉพาะของเบรกเกอร์วงจรซึ่งอาจเกี่ยวข้องกับลักษณะการทำงานกระแสไฟฟ้าที่ได้รับการจัดอันดับแรงดันไฟฟ้าที่ได้รับการจัดอันดับและพารามิเตอร์อื่น ๆ ของเบรกเกอร์วงจร

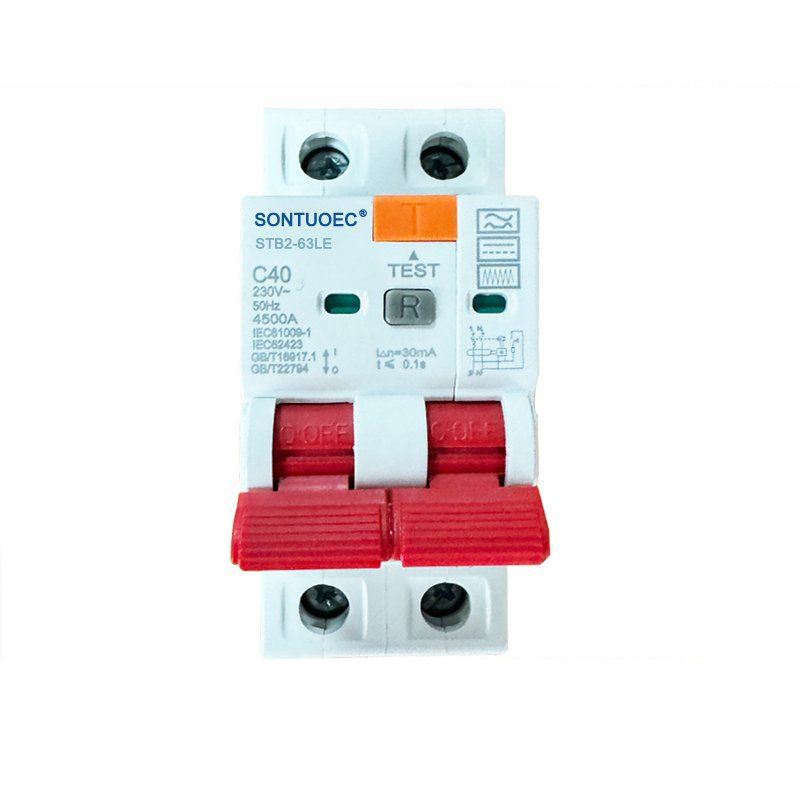

แบบอย่าง:STB2-63LE

ส่งคำถาม

รายละเอียดสินค้า

	มาตรฐาน	หน่วย	IEC/EN 61009-1 และ IEC/EN62423
เกี่ยวกับไฟฟ้า คุณสมบัติ	โหมด		ประเภทอิเล็กทรอนิกส์
	ประเภท (รูปแบบคลื่นของโลก สัมผัสการรั่วไหล)		B
	การปล่อยเทอร์โม-แม่เหล็ก ลักษณะ		B, C, D
	ได้รับการจัดอันดับกระแส ln	A	6,10,16,20,25,32,40; 63,80a
	เสา	P	1P+N, 3P+N
	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ue	V	AC 230, 400
	อันดับความไวฉัน△ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	จัดอันดับการทำและการทำลายที่เหลือ ความจุ l △ m	A	500
	ความจุลัดวงจรจัดอันดับ ICN	A	6000
	เวลาพักภายใต้ i △ n	S	≤0.1
	ความถี่ที่ได้รับการจัดอันดับ	Hz	50/60
	จัดอันดับ impulsewithstand แรงดันไฟฟ้า (1.2/50) UIMP	V	4000
	แรงดันไฟฟ้าทดสอบอิเล็กทริกที่ ind.freq เป็นเวลา 1 นาที	KV	2
	แรงดันไฟฟ้าฉนวน UI	V	250
	ระดับมลพิษ		2
เกี่ยวกับกลไก คุณสมบัติ	ชีวิตไฟฟ้า		4000
	ชีวิตเชิงกล		10000
	ตัวบ่งชี้กระแสไฟฟ้าข้อผิดพลาด		ใช่
	ระดับการป้องกัน		IP20
	อุณหภูมิแวดล้อม (ด้วยค่าเฉลี่ยรายวันปั๊ม	ºC	-5 ~+40 (แอปพลิเคชันพิเศษโปรดดู การแก้ไขการชดเชยอุณหภูมิ)
	อุณหภูมิการจัดเก็บ	ºC	-25 ~+70
การติดตั้ง	ประเภทการเชื่อมต่อเทอร์มินัล		สายเคเบิล/พิน busbar/u-type บัสบาร์
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับ สายเคเบิล	MM2	25
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับ สายเคเบิล	ที่น่ากลัว	18-5
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับ บัสบาร์	MM2	25
	ขนาดเทอร์มินัลด้านบน/ล่างสำหรับ บัสบาร์	ที่น่ากลัว	18-3
	การติดตั้ง		บน DIN Rail EN 60715 (35 มม.) โดยค่าเฉลี่ย ของอุปกรณ์คลิปที่รวดเร็ว
	การเชื่อมต่อ		จากด้านบน

คุณสมบัติหลักและพารามิเตอร์

ลักษณะการกระทำ: 2p 4p RCBO B ประเภทมีฟังก์ชั่นการป้องกันปัจจุบันที่เหลือเมื่อกระแสที่เหลือ (เช่นกระแสรั่วไหล) ในวงจรถึงค่าที่ตั้งไว้ล่วงหน้าเบรกเกอร์จะดำเนินการอย่างรวดเร็วเพื่อตัดวงจรเพื่อป้องกันอุบัติเหตุไฟฟ้าช็อกไฟฟ้าและไฟไฟฟ้า

ปัจจุบันได้รับการจัดอันดับ: ขึ้นอยู่กับโมเดลและข้อกำหนดเฉพาะช่วงกระแสไฟฟ้าที่ได้รับการจัดอันดับ 2p 4p RCBO B ประเภทอาจแตกต่างกันไป แต่มักจะมีข้อกำหนดที่หลากหลายเช่น 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A และอื่น ๆ

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: ประเภท 2P 4P RCBO B จะได้รับการจัดอันดับที่ 240V AC สำหรับสภาพแวดล้อมไฟฟ้าในประเทศและเชิงพาณิชย์

ความถี่ที่ได้รับการจัดอันดับ: ความถี่ที่จัดอันดับของเบรกเกอร์นี้มักจะเป็น 50/60Hz ซึ่งตรงกับความถี่ของแหล่งจ่ายไฟในประเทศและภูมิภาคส่วนใหญ่

ความจุวงจรลัดระยะสั้น: ประเภท 2p 4p RCBO B มีความจุลัดระยะสั้นที่ได้รับการจัดอันดับสูงเช่น 6ka หรือ 10ka ซึ่งสามารถทนต่อแรงกระแทกในปัจจุบันขนาดใหญ่ได้โดยไม่ได้รับความเสียหายในกรณีที่มีข้อผิดพลาดของวงจรลัดวงจร

การกระทำของการรั่วไหลในปัจจุบัน: กระแสการรั่วไหลของเบรกเกอร์วงจรนี้มักจะ 30mA หรือน้อยกว่าซึ่งเป็นไปตามข้อกำหนดของคณะกรรมาธิการไฟฟ้านานาชาติ (IEC) และมาตรฐานแห่งชาติที่เกี่ยวข้องและสามารถปกป้องความปลอดภัยส่วนบุคคลได้อย่างมีประสิทธิภาพ

RCBO ส่วนใหญ่ใช้ใน AC 50Hz (60Hz), แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 230/400V, จัดอันดับกระแส 6A ถึง 40A ระบบการกระจายเทอร์มินัลแรงดันไฟฟ้าต่ำ RCBO เท่ากับฟังก์ชั่น MCB+RCD; มันถูกใช้สำหรับการป้องกันการกระแทกไฟฟ้าและการป้องกันการสัมผัสทางอ้อมของมนุษย์การป้องกันอุปกรณ์ไฟฟ้าเมื่อร่างกายมนุษย์สัมผัสกระแสไฟฟ้าหรือเครือข่ายไฟฟ้ารั่วไหลเกินค่าที่กำหนดและเกินโหลดและการป้องกันการลัดวงจร นอกจากนี้ยังสามารถเป็นผู้ให้บริการที่ไม่ได้มีความถี่ในวงจรที่ใช้อย่างดุเดือดในย่านที่อยู่อาศัยและการค้า มันสอดคล้องกับมาตรฐานของ IEC61009-1

แอปพลิเคชันและการติดตั้ง

แอปพลิเคชัน: 2P 4P RCBO B ประเภทเหมาะสำหรับการป้องกันวงจรการกระจายพลังงานที่ต้องมีการควบคุมทั้งไฟและสายไฟเช่นแสง, ซ็อกเก็ต, เครื่องปรับอากาศและวงจรอื่น ๆ ในประเทศ, อุตสาหกรรม, อุตสาหกรรมและสถานที่อื่น ๆ

การติดตั้ง: เบรกเกอร์วงจรมักจะใช้การติดตั้ง DIN-RAIL แบบสมมาตรหรือการติดตั้งแผงซึ่งสะดวกสำหรับการติดตั้งอย่างรวดเร็วและถอดออกในกล่องแจกจ่ายหรือตู้แจกจ่าย

การเดินสาย: 2P 4P RCBO B ประเภทมีความยืดหยุ่นในการเดินสายและสามารถเชื่อมต่อกับวงจรสามเฟสสามเฟสสามเฟสสี่สายหรือเฟสเดี่ยว เมื่อเดินสายตรวจสอบให้แน่ใจว่าไฟศูนย์และสายไฟมีการเชื่อมต่ออย่างเหมาะสมเพื่อหลีกเลี่ยงความเสี่ยงของการช็อกไฟฟ้าและไฟไฟฟ้า
