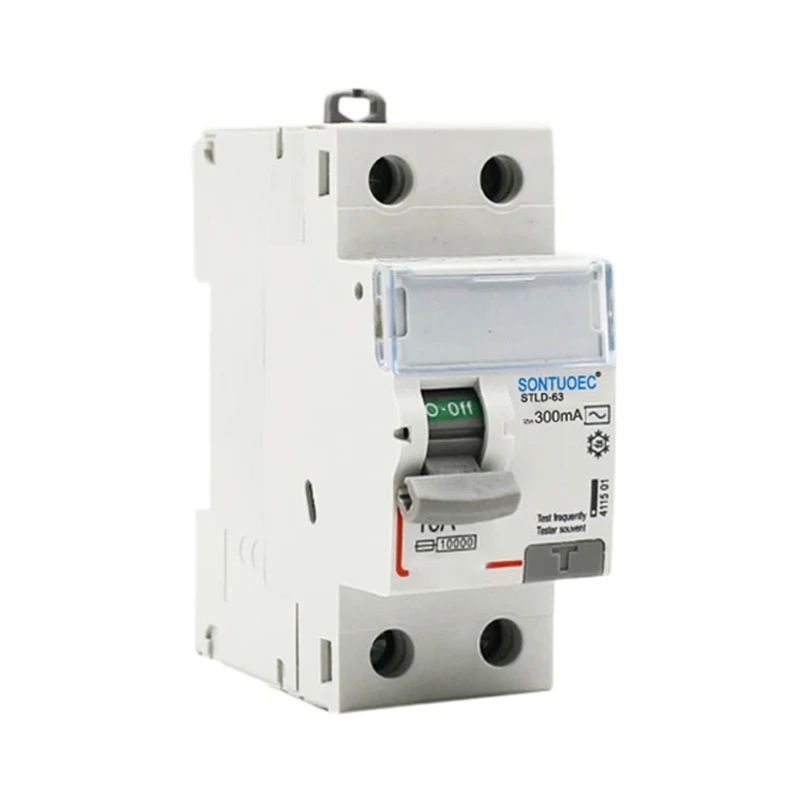

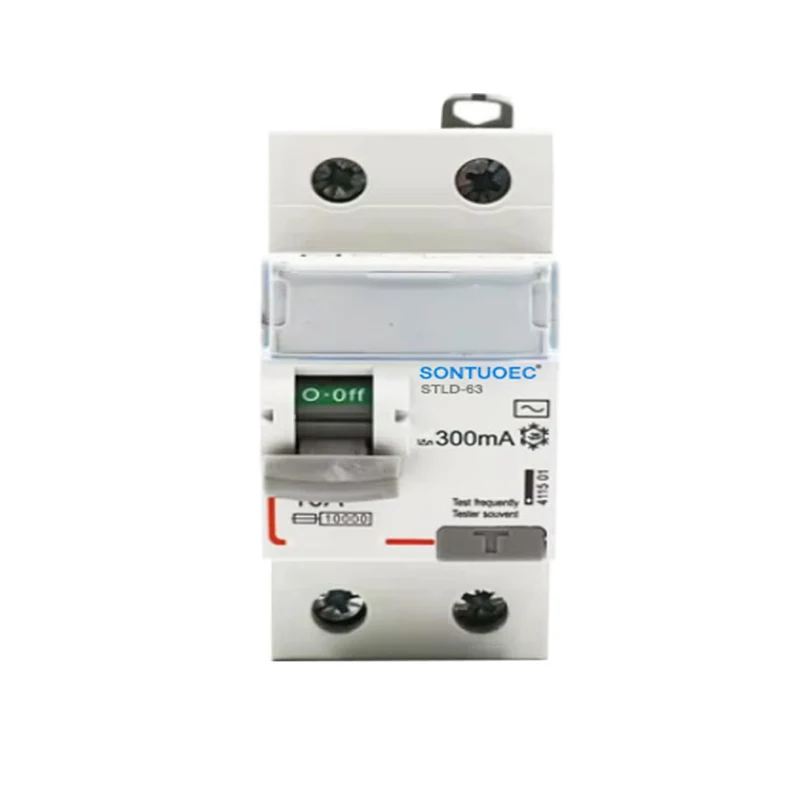

2p 63a/30ma RCD AC ประเภท

หลักการปฏิบัติการของประเภท 2p 63a/30ma RCD AC นั้นขึ้นอยู่กับหม้อแปลงกระแสที่เหลือ เมื่อกระแสไฟฟ้าที่ไม่สมดุล (เช่นการรั่วไหล) เกิดขึ้นในระบบไฟฟ้าหม้อแปลงกระแสที่เหลือจะตรวจพบกระแสที่ไม่สมดุลนี้และสร้างฟลักซ์แม่เหล็กตามสัดส่วนกับกระแสรั่วไหล ฟลักซ์แม่เหล็กนี้ทำให้เกิดกลไกการปลดปล่อยภายในของ RCD ทำให้ RCD สามารถตัดแหล่งจ่ายไฟออกได้อย่างรวดเร็ว

ส่งคำถาม

รายละเอียดสินค้า

แบบอย่าง:	ประเภทไฟฟ้า-แม่เหล็ก; ประเภทอิเล็กทรอนิกส์
มาตรฐาน	IEC 61008-1
ลักษณะปัจจุบันที่เหลืออยู่:	และและและ

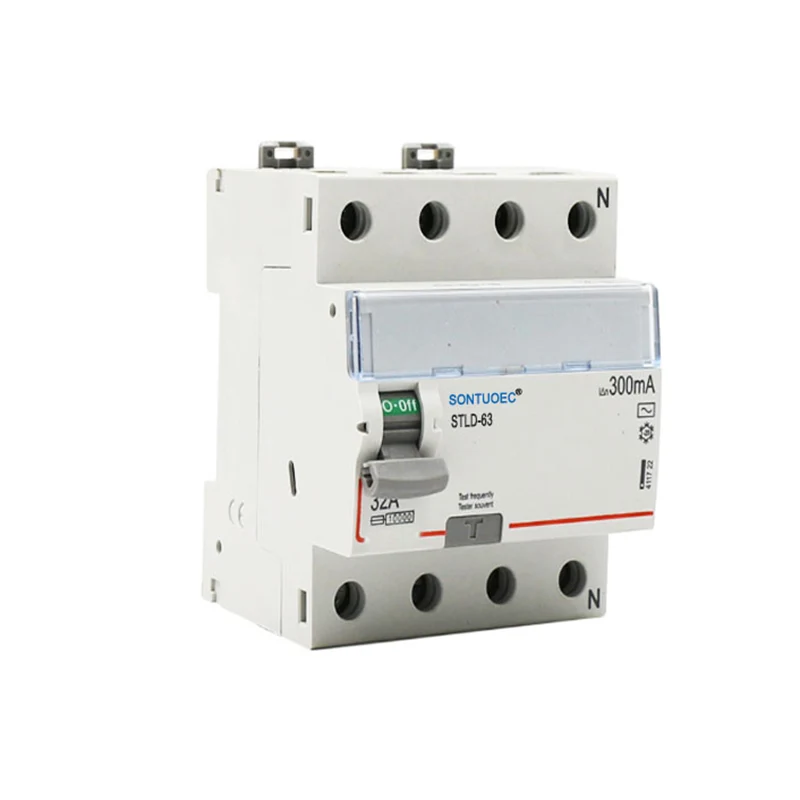

เสาหมายเลข:	2p, 4p
จัดอันดับปัจจุบัน:	16a, 25a, 32a, 40a, 63a;
คะแนนแรงดันไฟฟ้า:	230/400V AC
ความถี่จัดอันดับ:	50/60Hz
ให้คะแนนการทำงานที่เหลืออยู่ในปัจจุบันIΔN:	10ma, 30ma, 100ma, 300ma, 500ma
จัดอันดับกระแสที่ไม่ได้ทำงานที่เหลืออยู่ I ΔNO:	≤0.5iΔN
จัดอันดับว่ามีเงื่อนไขการลัดวงจรกระแสไฟฟ้า Inc:	6000a
จัดอันดับการลัดวงจรตกค้าง IΔCปัจจุบัน:	6000a
ระยะเวลาสะดุด:	การสะดุดstripping≤0.1secทันที
ช่วงปัจจุบันการสะดุดที่เหลือ:	0.5iΔn ~ iΔn
ความอดทนเชิงกลไฟฟ้า:	4000 รอบ
แรงบิดยึด:	2.0nm
เทอร์มินัลการเชื่อมต่อ:	ขั้วเสาขั้ว

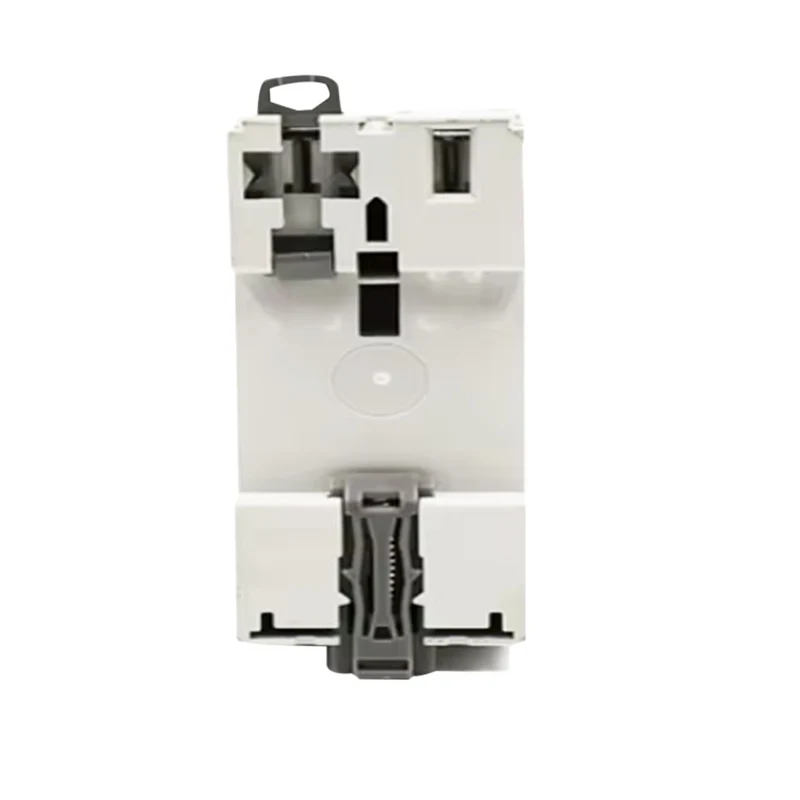

การติดตั้ง:	การติดตั้งรางดิน 35 มม.

แนวคิดพื้นฐาน

 2p: ระบุว่า RCD (อุปกรณ์ปัจจุบันที่เหลือ) นี้เป็นสวิตช์สองขั้วนั่นคือสามารถควบคุมการเปิดปิดของสองบรรทัดในเวลาเดียวกัน การออกแบบนี้มักจะใช้ในกรณีที่ทั้งเฟสและศูนย์จะต้องถูกตัดออกในเวลาเดียวกันเพื่อให้แน่ใจว่าวงจรสามารถถูกตัดออกได้อย่างสมบูรณ์ในกรณีที่มีการรั่วไหลหรือความผิดพลาดป้องกันอุบัติเหตุด้านความปลอดภัยเช่นไฟฟ้าหรือไฟไฟฟ้า

 63A: ระบุว่า RCD ได้รับการจัดอันดับที่ 63 แอมป์ กระแสไฟฟ้าที่ได้รับการจัดอันดับคือค่าปัจจุบันสูงสุดที่ RCD สามารถดำเนินการได้อย่างต่อเนื่องโดยไม่ทำให้เกิดความร้อนสูงเกินไปหรือความเสียหาย ในการใช้งานจริงควรเลือกกระแสไฟฟ้าที่เหมาะสมตามโหลดของระบบไฟฟ้า

 30mA: ระบุว่ากระแสการรั่วไหลของ RCD นี้คือ 30 mA กระแสการกระทำการรั่วไหลเป็นค่าปัจจุบันขั้นต่ำที่ RCD ตรวจพบกระแสการรั่วไหลและกระตุ้นการกระทำ เมื่อกระแสการรั่วไหลในระบบไฟฟ้าเกินค่านี้ RCD จะตัดแหล่งจ่ายไฟออกอย่างรวดเร็วเพื่อป้องกันความปลอดภัยส่วนบุคคลและป้องกันอุบัติเหตุเช่นไฟไฟฟ้า

 RCD: อุปกรณ์ปัจจุบันที่เหลือเป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าที่ใช้ในการตรวจจับกระแสที่เหลือ (เช่นกระแสรั่วไหล) ในระบบไฟฟ้าและตัดแหล่งจ่ายไฟออก มีการใช้กันอย่างแพร่หลายในระบบไฟฟ้าแรงดันไฟฟ้าต่ำเพื่อให้การป้องกันที่ครอบคลุมสำหรับอุปกรณ์ไฟฟ้าและบุคลากร

ประเภท AC: ระบุว่า RCD นี้เหมาะสำหรับระบบสลับกระแส (AC) การสลับกระแส (AC) เป็นวิธีทั่วไปในการส่งกระแสไฟฟ้าและมีลักษณะเป็นระยะเวลาการเปลี่ยนแปลงเป็นระยะในทิศทางของแรงดันไฟฟ้าและกระแสเมื่อเทียบกับกระแสตรง (DC) ดังนั้นเมื่อเลือก RCD ควรเลือกรุ่นที่เหมาะสมตามประเภทของระบบไฟฟ้า (AC หรือ DC)

1. ให้การป้องกันกระแสไฟฟ้า/การรั่วไหลของโลกและฟังก์ชั่นการแยก

2. ความสามารถในการทนต่อกระแสไฟฟ้าลัดวงจรสูง

3. สามารถเชื่อมต่อกับเทอร์มินัลและพิน/ส้อมได้การเชื่อมต่อ busbar

4. ติดตั้งเทอร์มินัลการเชื่อมต่อแบบป้องกันนิ้ว

5. การตัดการเชื่อมต่อวงจรเมื่อเกิดความผิดปกติ/การรั่วไหลของโลกและเกินความไวที่ได้รับการจัดอันดับ

6. อิสระของแหล่งจ่ายไฟและแรงดันไฟฟ้าสายและปราศจากสัญญาณรบกวนภายนอกความผันผวนของแรงดันไฟฟ้า ---------- ลวดเชื่อมต่อขนาดใหญ่ (สายเชื่อมต่อ 35 มม.)

2P 63A/30mA RCD AC Type
