1p+n ประเภทอิเล็กทรอนิกส์ rcbo

1P+N ประเภทอิเล็กทรอนิกส์ RCBOIS ชนิดพิเศษของเบรกเกอร์วงจรซึ่งใช้หลักการแม่เหล็กไฟฟ้าในการตรวจจับและตัดกระแสไฟฟ้าตกค้าง (กระแสรั่วไหล) ในวงจรดังนั้นป้องกันไฟไฟฟ้าและอุบัติเหตุไฟฟ้าช็อกไฟฟ้าส่วนบุคคล ในเวลาเดียวกันมันยังมีฟังก์ชั่นการป้องกันกระแสเกินซึ่งสามารถตัดแหล่งจ่ายไฟโดยอัตโนมัติเมื่อวงจรถูกล้นหรือลัดวงจรเพื่อป้องกันความปลอดภัยของวงจรและอุปกรณ์

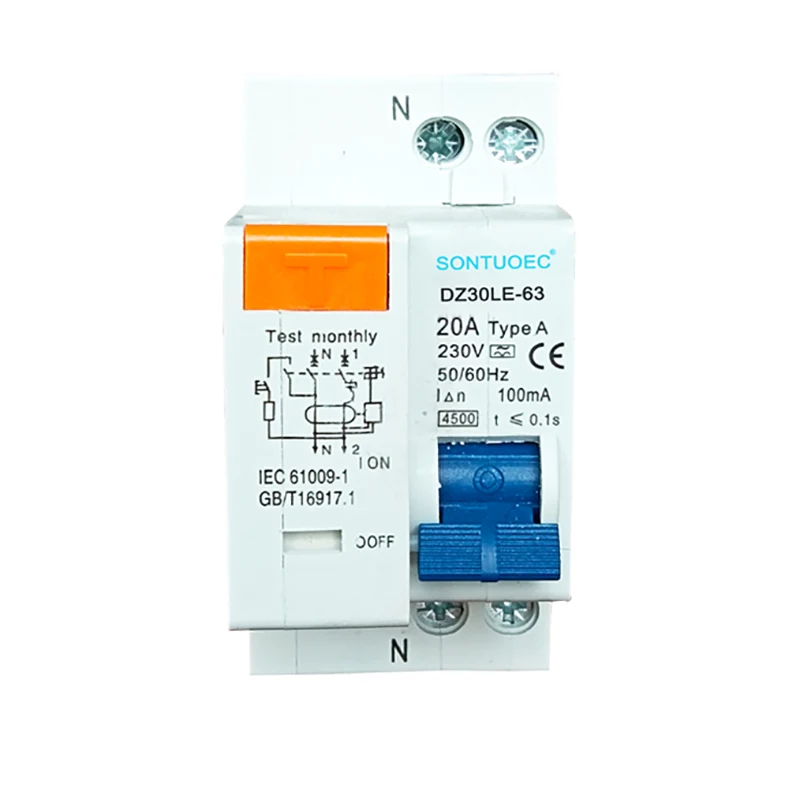

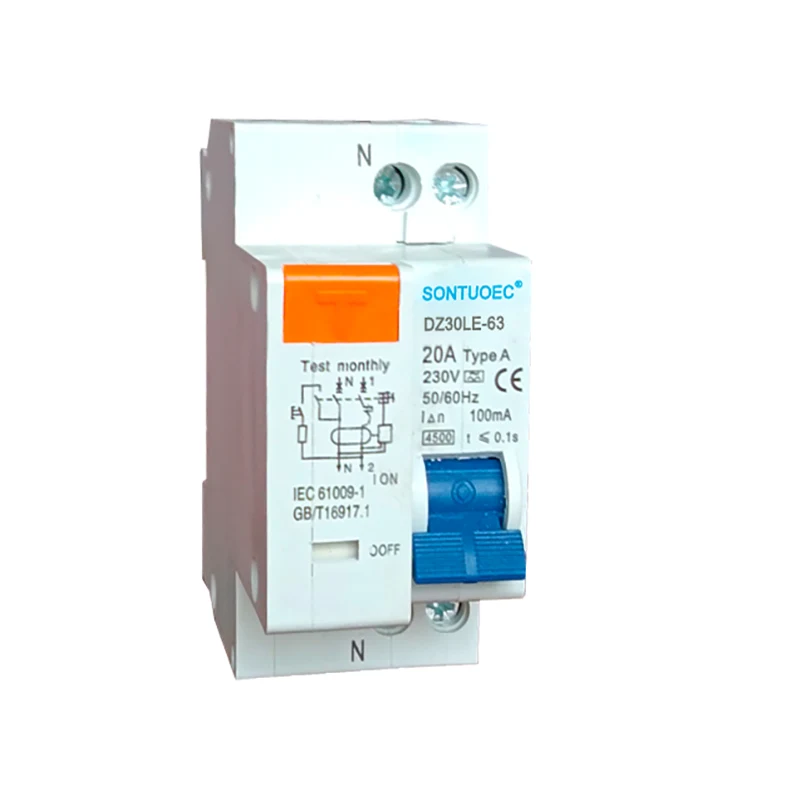

แบบอย่าง:DZ30LE-63

ส่งคำถาม

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์	DZ30L-63
แบบอย่าง	ประเภทอิเล็กทรอนิกส์ (MCB+RCD)
เสา	1p+n	1p+n
จัดอันดับกระแส (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
จัดอันดับกระแสไฟฟ้าลัดวงจรตกค้าง	3KA, 4.5KA; 6ka
มาตรฐาน	IEC61009-1
ความอดทนทางไฟฟ้า-มาส	มากกว่า 4,000 รอบ
จัดอันดับกระแสการดำเนินงานที่เหลืออยู่	10ma, 30ma, 100ma, 300ma, 500ma

หลักการทำงาน

การตรวจจับกระแสที่เหลือ: เมื่อมีกระแสตกค้างในวงจรหม้อแปลงกระแสไฟฟ้าซีโร่ใน RCBO จะตรวจจับสัญญาณนี้และแปลงเป็นสัญญาณไฟฟ้าสำหรับการประมวลผล

การประมวลผลและการเปรียบเทียบสัญญาณ: สัญญาณปัจจุบันที่ตรวจพบจะถูกขยายกรองและประมวลผลแล้วเปรียบเทียบกับค่าปัจจุบันการกระทำที่ตั้งไว้ล่วงหน้า

การดำเนินการสะดุด: เมื่อกระแสที่เหลือถึงหรือสูงกว่าค่ากระแสการกระทำที่ตั้งไว้ล่วงหน้า RCBO จะกระตุ้นกลไกการสะดุดเพื่อตัดกำลังวงจรหลักออก

คุณสมบัติและข้อดี

หลักการแม่เหล็กไฟฟ้า: การใช้หลักการแม่เหล็กไฟฟ้าสำหรับการตรวจจับกระแสตกค้างมันมีความไวสูงและความเร็วในการตอบสนองที่รวดเร็ว

การป้องกันอเนกประสงค์: นอกเหนือจากฟังก์ชั่นการป้องกันปัจจุบันที่เหลือแล้วยังมีฟังก์ชั่นการป้องกันกระแสเกินซึ่งสามารถปกป้องความปลอดภัยของวงจรและอุปกรณ์ได้อย่างครอบคลุม

ปลอดภัยและเชื่อถือได้: RCBO ใช้ส่วนประกอบอิเล็กทรอนิกส์ขั้นสูงและกลไกการปล่อยซึ่งมีความน่าเชื่อถือและความปลอดภัยสูง

ง่ายต่อการติดตั้งและบำรุงรักษา: โครงสร้างของ RCBO ได้รับการออกแบบอย่างสมเหตุสมผลติดตั้งง่ายและในขณะเดียวกันก็ง่ายต่อการบำรุงรักษาและยกเครื่อง

ฟังก์ชั่น RCBO แบบอิเล็กทรอนิกส์ 1P+N นี้เป็นการรวมกันของเบรกเกอร์และอุปกรณ์ปัจจุบันที่เหลือซึ่งปกป้องมนุษย์จากความผิดปกติของไฟฟ้าเนื่องจากกระแสไฟฟ้าลัดวงจรกระแสไฟฟ้าลัดวงจร มันมีการป้องกันตัวเองถึงกระแสไฟฟ้าลัดวงจรสูงสุด 32A หรือ 63A และปฏิบัติตามมาตรฐาน IEC/EN 61009.1

1. ให้การป้องกันกระแสไฟฟ้า/การรั่วไหลของโลกและฟังก์ชั่นการแยก

2. ความสามารถในการทนต่อกระแสไฟฟ้าลัดวงจรสูง

3. สามารถเชื่อมต่อกับเทอร์มินัลและพิน/ส้อมได้การเชื่อมต่อ busbar

4. ติดตั้งเทอร์มินัลการเชื่อมต่อแบบป้องกันนิ้ว

5. การตัดการเชื่อมต่อวงจรเมื่อเกิดความผิดปกติ/การรั่วไหลของโลกและเกินความไวที่ได้รับการจัดอันดับ

6. อิสระของแหล่งจ่ายไฟและแรงดันไฟฟ้าสายและปราศจากสัญญาณรบกวนภายนอกความผันผวนของแรงดันไฟฟ้า
