คอนแทคปรับอากาศ AC AC 1.5p 25a

1.5p 25a Air Conditioning Contactors เป็นคอนแทคเลนส์ AC วัตถุประสงค์ที่แน่นอนได้รับการออกแบบมาเพื่อใช้ในการทำความเย็นเครื่องปรับอากาศและระบบทำความร้อนไฟฟ้า การเชื่อมต่อพลังงานสามารถทำได้ด้วยขั้วสกรูที่มีการเชื่อมต่ออย่างรวดเร็วหรือขั้วดึงด้วยการเชื่อมต่ออย่างรวดเร็ว พวกเขาปฏิบัติตาม IEC60947-4-1

ส่งคำถาม

รายละเอียดสินค้า

โมเดลหมายเลข	โหลดเต็ม	แอมป์ต้านทาน (a)	เสาหมายเลข	แรงดันคอยล์ ( v)	แรงดันไฟฟ้าสาย (V)	สูงสุด HP		-
โมเดลหมายเลข	แอมป์ (a)	แอมป์ต้านทาน (a)	เสาหมายเลข	50/60Hz	แรงดันไฟฟ้าสาย (V)	แรงดันไฟฟ้า (v)	เดี่ยว ขั้นตอน	สาม ขั้นตอน
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

วัสดุฉนวน	บล็อกติดต่อและผู้ให้บริการมีคุณภาพสูง เรซิ่นเทอร์โมเซตติ้งเกรดไฟฟ้า
ช่วงอุณหภูมิ	-40 ° F ถึง 150 ° F; -5-+40
ชีวิตเชิงกล (ไม่มีภาระ)	เป็นไปตามมาตรฐานข้อกำหนดของ UL และ ARI
ชีวิตไฟฟ้า	เป็นไปตามข้อกำหนดของ UL และ ARI มาตรฐาน
น้ำหนัก (โดยประมาณ)	9.25 ออนซ์
ความถี่ขดลวด	50/60Hz
ฉนวนกันความเป็นขดลวด	คลาส B (130ºC)
การเลิก	ขั้วต่อแรงดันและสองครั้ง 1/4 Q.C
ดำเนินงาน	85% ของ coltage ขดลวดเล็กน้อย; 110% สูงสุดปลอดภัย ดำเนินงาน
วงจรหน้าที่	ต่อเนื่อง

หลักการปฏิบัติการ

เมื่อขดลวดของคอนแทคปรับอากาศ AC AC 1.5p 25a นั้นมีพลังแกนเหล็กจะกลายเป็นแม่เหล็กและดึงดูดระบบสัมผัสให้ปิดดังนั้นจึงเชื่อมต่อโหลดไฟฟ้าเข้ากับแหล่งพลังงาน เมื่อขดลวดถูกยกเลิกการใช้พลังงานแกนเหล็กจะสูญเสียแม่เหล็กและระบบสัมผัสจะถูกคั่นด้วยสปริงดังนั้นจึงตัดการเชื่อมต่อโหลดจากแหล่งพลังงาน ด้วยวิธีนี้คอนแทคอนุญาตการควบคุมระยะไกลของโหลดไฟฟ้า

แอปพลิเคชันคอนแทคเลนวัตถุประสงค์ที่แน่นอน:

• cjx9 (หรือ STA) ซีรี่ส์คอนแทค AC AC ส่วนใหญ่ใช้กับสาย AC 50Hz หรือ 60Hz แรงดันฉนวนที่ได้รับการจัดอันดับคือ 240V และจัดอันดับการทำงานกระแสสูงถึง 60A ใช้เพื่อปิดหรือปิดเส้น

•คอนแทคเตอร์เครื่องปรับอากาศเป็นคอนแทคเลนส์ AC ที่มีวัตถุประสงค์ได้รับการออกแบบมาเพื่อใช้ในการทำความเย็นเครื่องปรับอากาศและระบบทำความร้อนไฟฟ้า

•การเชื่อมต่อพลังงานสามารถทำได้ด้วยขั้วสกรูที่มีการเชื่อมต่ออย่างรวดเร็วหรือขั้วดึงด้วยการเชื่อมต่ออย่างรวดเร็ว

•พวกเขาปฏิบัติตาม IEC60947-4-1

โครงสร้างและคุณสมบัติ

โครงสร้าง:

ระบบแม่เหล็กไฟฟ้า: รวมถึงขดลวดแกนและส่วนประกอบอื่น ๆ ที่ใช้ในการสร้างฟลักซ์แม่เหล็กเพื่อขับเคลื่อนการเปิดและปิดระบบสัมผัส

ระบบการติดต่อ: รวมถึงการติดต่อหลักและการติดต่อเสริมการติดต่อหลักจะใช้ในการพกพากระแสสูงและการติดต่อเสริมใช้เพื่อรับรู้การส่งและข้อเสนอแนะของสัญญาณควบคุม

อุปกรณ์ดับเพลิงอาร์ค: ใช้เพื่อดับส่วนโค้งที่สร้างขึ้นเมื่อผู้ติดต่อถูกตัดการเชื่อมต่อเพื่อป้องกันการติดต่อจากความเสียหาย

เชลล์: ใช้เพื่อปกป้องส่วนประกอบภายในจากสภาพแวดล้อมภายนอกในขณะที่ให้การกระจายความร้อน

คุณสมบัติ:

ด้วยวัตถุประสงค์ที่กำหนดไว้อย่างดีและการออกแบบที่เฉพาะเจาะจงสำหรับระบบพลังงานเฉพาะและประเภทโหลด

ระบบการติดต่อผลิตจากวัสดุคุณภาพสูงที่มีการนำไฟฟ้าที่ดีและความต้านทานการสึกหรอ

ระบบแม่เหล็กไฟฟ้ามีแรงดูดเพียงพอที่จะมีส่วนร่วมและปล่อยผู้ติดต่อได้อย่างน่าเชื่อถือ

อุปกรณ์ดับเพลิงอาร์คสามารถดับส่วนโค้งได้อย่างมีประสิทธิภาพและป้องกันผู้ติดต่อจากความเสียหาย

เปลือกได้รับการออกแบบอย่างสมเหตุสมผลด้วยความแข็งแรงและประสิทธิภาพการกระจายความร้อน

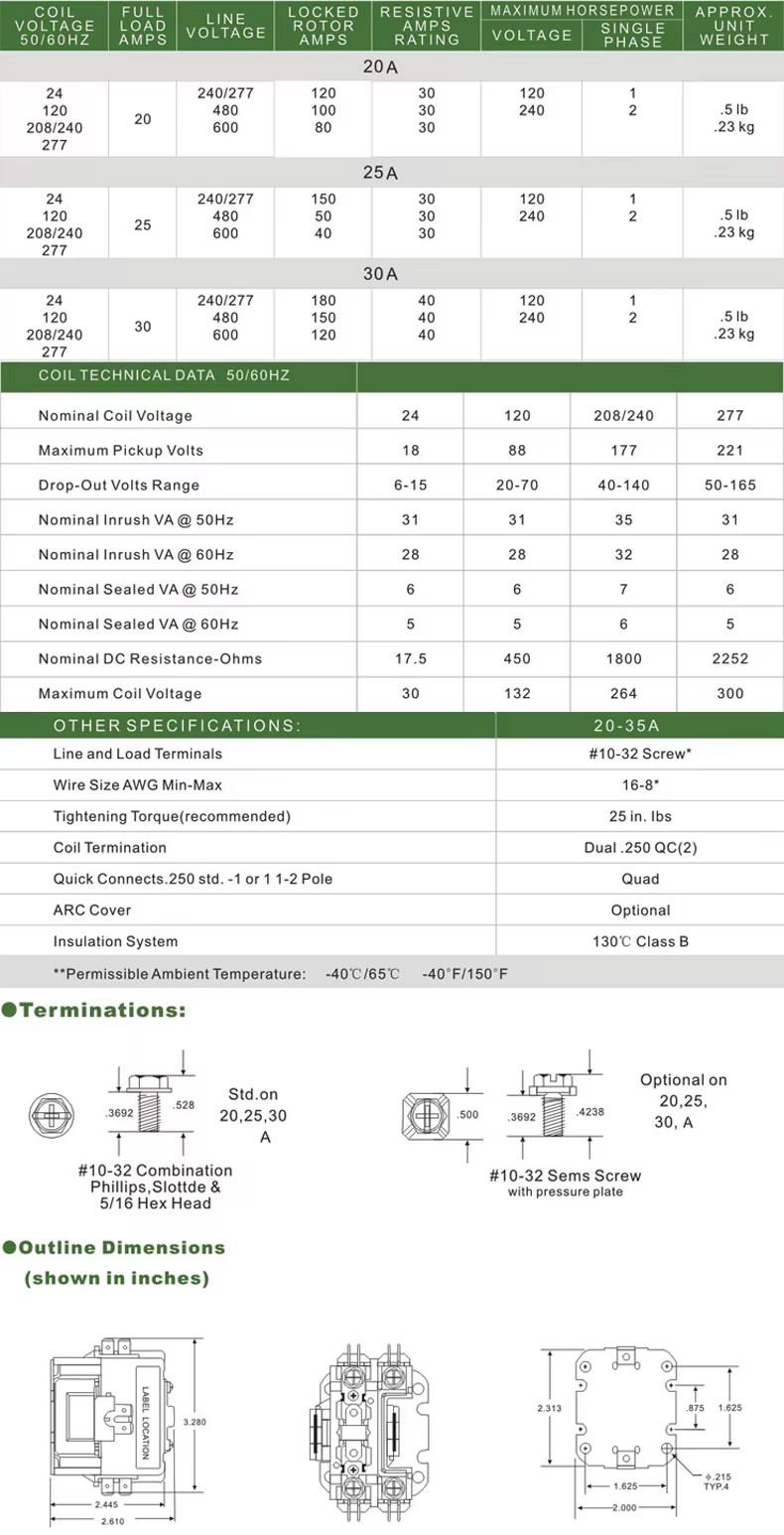

1.5P 25A Air AC Conditioning Contactor
