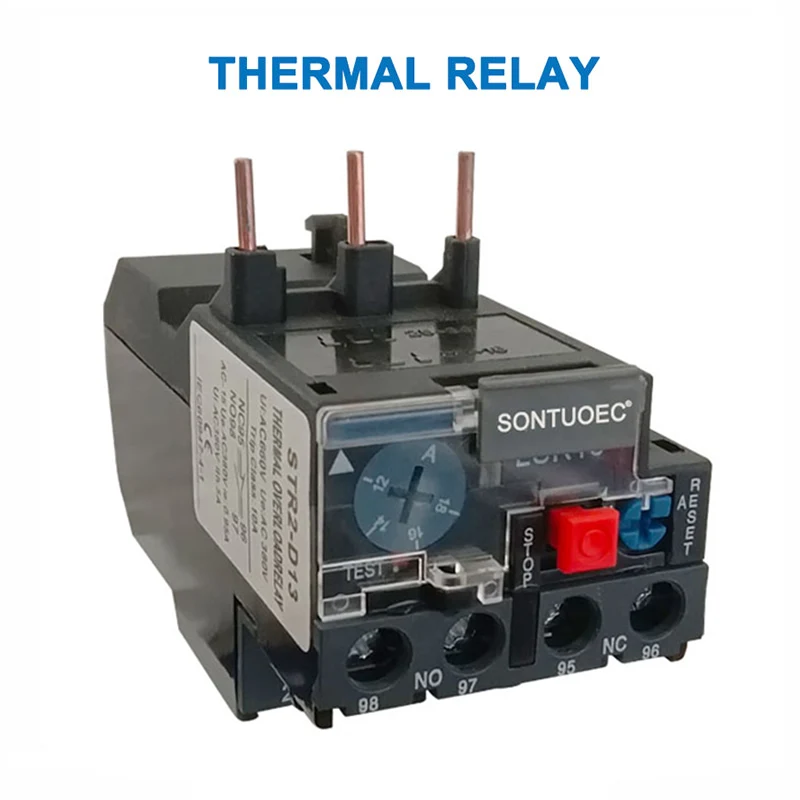

หลักการทำงานของรีเลย์ความร้อนและข้อควรระวังในการเลือก

รีเลย์ความร้อนเป็นสมาชิกที่สำคัญของตระกูลรีเลย์ ซึ่งใช้บ่อยในการผลิตและมีความสำคัญอย่างมาก

หลักการทำงานของรีเลย์ความร้อน

องค์ประกอบความร้อนในรีเลย์ความร้อนซึ่งสร้างความร้อนควรเชื่อมต่อแบบอนุกรมกับวงจรมอเตอร์ ช่วยให้รีเลย์ความร้อนตรวจจับกระแสโอเวอร์โหลดของมอเตอร์ได้โดยตรง องค์ประกอบการตรวจจับของรีเลย์ความร้อนโดยทั่วไปจะเป็นแถบโลหะคู่ แถบโลหะคู่คือส่วนประกอบของแผ่นโลหะสองแผ่นที่มีค่าสัมประสิทธิ์การขยายตัวเชิงเส้นต่างกัน โดยกดด้วยกลไกเข้าด้วยกัน ชั้นที่มีค่าสัมประสิทธิ์การขยายตัวมากกว่าเรียกว่าชั้นที่ใช้งานอยู่ ในขณะที่ชั้นที่มีค่าสัมประสิทธิ์การขยายตัวน้อยกว่าเรียกว่าชั้นพาสซีฟ เมื่อถูกความร้อน แถบโลหะคู่จะขยายตัวเป็นเส้นตรง เนื่องจากค่าสัมประสิทธิ์การขยายตัวเชิงเส้นที่แตกต่างกันของชั้นโลหะทั้งสองและการสัมผัสกันอย่างใกล้ชิด แถบโลหะคู่จึงโค้งงอไปทางชั้นพาสซีฟ แรงทางกลที่เกิดจากการดัดงอนี้ทำให้หน้าสัมผัสทำงาน

ผ่ารีเลย์ความร้อน

Aรีเลย์ความร้อนประกอบด้วยองค์ประกอบความร้อน แถบโลหะคู่ หน้าสัมผัส และกลไกการส่งผ่านและการปรับ องค์ประกอบความร้อนเป็นลวดตัวต้านทานความต้านทานต่ำที่เชื่อมต่อแบบอนุกรมกับวงจรหลักของมอเตอร์ที่ได้รับการป้องกัน แถบโลหะคู่เกิดขึ้นจากการกดแผ่นโลหะสองแผ่นที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่างกันเข้าด้วยกัน เมื่อมอเตอร์โอเวอร์โหลด กระแสที่ไหลผ่านองค์ประกอบความร้อนเกินกระแสที่ตั้งไว้ ส่งผลให้แถบโลหะคู่โค้งงอขึ้นเนื่องจากความร้อน แยกออกจากแผ่นและเปิดหน้าสัมผัสที่ปิดตามปกติ เนื่องจากหน้าสัมผัสแบบปิดตามปกติเชื่อมต่อกับวงจรควบคุมของมอเตอร์ การเปิดจะตัดการทำงานของขดลวดคอนแทคเตอร์ที่เชื่อมต่ออยู่ ดังนั้นจึงเป็นการเปิดหน้าสัมผัสหลักของคอนแทคเตอร์และตัดการทำงานของวงจรหลักของมอเตอร์ จึงช่วยป้องกันโอเวอร์โหลดได้

ฟังก์ชั่นของรีเลย์ความร้อน

ส่วนใหญ่จะใช้เพื่อป้องกันการโอเวอร์โหลดสำหรับมอเตอร์อะซิงโครนัส หลักการทำงานของมันคือเมื่อกระแสเกินโหลดผ่านองค์ประกอบความร้อน แถบโลหะคู่จะร้อนและโค้งงอ ผลักแอคชูเอเตอร์และสั่งงานหน้าสัมผัส ดังนั้นจึงตัดการเชื่อมต่อวงจรควบคุมของมอเตอร์และปิดมอเตอร์ จึงให้การป้องกันโอเวอร์โหลด เนื่องจากการถ่ายเทความร้อนจากแถบโลหะคู่ในระหว่างกระบวนการดัดงอใช้เวลานาน จึงไม่สามารถใช้รีเลย์ความร้อนเพื่อป้องกันไฟฟ้าลัดวงจรได้ สามารถใช้เป็นการป้องกันโอเวอร์โหลดสำหรับรีเลย์ความร้อนป้องกันการโอเวอร์โหลดเท่านั้น

วัตถุประสงค์ของการถ่ายทอดความร้อน

รีเลย์ความร้อนใช้ซ้ำเพื่อป้องกันวงจรโอเวอร์โหลดเป็นหลัก

 หลักการทำงานของพวกมันคือเมื่อกระแสเกินโหลดผ่านองค์ประกอบความร้อน แถบโลหะคู่จะร้อนและโค้งงอ ผลักแอคชูเอเตอร์และสั่งงานหน้าสัมผัส ดังนั้นจึงตัดการเชื่อมต่อวงจรและหยุดโหลด จึงให้การป้องกันโอเวอร์โหลด เนื่องจากการถ่ายเทความร้อนจากแถบโลหะคู่ในระหว่างกระบวนการดัดงอใช้เวลานาน รีเลย์ความร้อนจึงไม่สามารถใช้ป้องกันการลัดวงจรได้ แต่ใช้สำหรับป้องกันการโอเวอร์โหลดเท่านั้น
